Современные методы изучения вещества просвечивающий электронный микроскоп

Методы электронной микроскопии завоевали такую популярность, что в настоящее время невозможно представить себе лабораторию, занимающуюся исследованием материалов, их не применяющую. Первые успехи электронной микроскопии следует отнести к 30-м годам, когда с ее помощью была выявлена структура ряда органических материалов и биологических объектов. В исследованиях неорганических материалов, в особенности металлических сплавов, позиции электронной микроскопии укрепились с появлением микроскопов с высоким напряжением (100 кВ и выше) и еще в большей мере благодаря совершенствованию техники получения объектов, позволившей работать непосредственно с материалом, а не со слепками-репликами. Именно так называемой просвечивающей электронной микроскопии обязана своим появлением и постоянным развитием теория дислокаций – механизма пластической деформации материалов. Прочные позиции занимает электронная микроскопия и в ряде других разделов материаловедения.

Усиление интереса к электронной микроскопии объясняется рядом обстоятельств. Это, во-первых, расширение возможностей метода благодаря появлению самых различных приставок: для исследований при низких (до – 150°С) и высоких (до 1200°С) температурах, наблюдения деформации непосредственно в микроскопе, исследования рентгеновских спектров микроучастков (до 1 мкм и менее) объектов, получения изображений в рассеянных электронах и др. Во-вторых, существенное повышение (до 1 Å и менее) разрешающей способности электронных микроскопов, что сделало их конкурентоспособными с автоионными микроскопами в получении прямых изображений кристаллической решетки. Наконец, возможность параллельно с микроскопическими исследованиями детально изучать дифракционные картины вплоть до наблюдения таких тонких деталей, как диффузионное рассеяние электронов.

Все шире шагает и растровая электронная микроскопия, сконцентрировавшая все достижения просвечивающей электронной микроскопии.


1. ИСТОРИЧЕСКАЯ СПРАВКА

История микроскопии – это история непрерывных поисков человека, стремившегося проникнуть в тайны природы. Микроскоп появился в XVII в., и с этих пор наука стала быстро продвигаться вперед. Многие поколения исследователей проводили за микроскопом долгие часы, изучая не видимый глазу мир. Сегодня трудно себе представить биологическую, медицинскую, физическую, металлографическую, химическую лаборатории без оптического микроскопа: исследуя капельки крови и срез ткани, медики составляют заключение о состоянии здоровья человека. Установление структуры металла и органических веществ позволило разработать целый ряд новых высокопрочных металлических и полимерных материалов.

Наше столетие часто называют электронным веком. Проникновение в тайны атома позволило сконструировать электронные приборы – лампы, электронно-лучевые трубки и др. В начале 20-х годов у физиков возникла идея использовать пучок электронов для формирования изображения предметов. Реализация этой идеи породила электронный микроскоп.

Широкие возможности получения самой разнообразной информации, в том числе и с участков объектов, соизмеримых с атомом, послужили стимулом к совершенствованию электронных микроскопов и применению их практически во всех областях науки и техники в качестве приборов для физических исследований и технического контроля.

Современный электронный микроскоп способен различать столь малые детали изображения микрообъекта, которые не в состоянии обнаружить ни один другой прибор. В еще большей степени, чем размеры и форма изображения, ученых интересует структура микрообъекта; и электронные микроскопы могут рассказать не только о структуре, но и о химическом составе, несовершенствах строения участков микрообъекта размером в доли микрометра. Благодаря этому сфера применения электронного микроскопа непрерывно расширяется и сам прибор усложняется.

Первые просвечивающие электронные микроскопы работали с напряжением, ускоряющим электроны, в 30 – 60 кВ; толщина исследуемых объектов едва достигала 1000 Å (1 Å – 10-10 м). В настоящее время созданы электронные микроскопы с ускоряющим напряжением в 3 МВ, что позволило наблюдать объекты толщиной уже в несколько микрометров. Однако успехи электронной микроскопии не ограничились только количественным ростом ускоряющего напряжения. Этапным стало создание серийного растрового электронного микроскопа (РЭМ), который сразу же завоевал популярность у физиков, химиков, металлургов, геологов, медиков, биологов и даже у криминалистов. Наиболее существенные особенности этого прибора – большая глубина резкости изображения, которая на несколько порядков выше, чем у микроскопа оптического, и возможность исследования массивных образцов практически без какой-либо их специальной подготовки. Эволюция идей физики неразрывно связана с развитием методов исследования, позволяющих объяснить явления, происходящие в микромире. В развитии любой науки, изучающей реальные физические тела, два вопроса являются основными: как ведет себя тело в тех или иных условиях? Почему оно ведет себя определенным образом? Наиболее полный на эти вопросы ответ можно получить, если рассматривать структуру тела и его поведение комплексно, т. е. от микросвязей и микроструктуры до макроструктуры в макропроцессор. В XIX в, окончательно была сформулирована теория изображения, и физикам стало очевидно, что для улучшения разрешения микроскопа нужно уменьшать длину волны излучения, формирующего изображение. Сначала это открытие не привело к практическим результатам. Только благодаря работе Луи де Бройля (1924 г.)(1), в которой связывалась длина волны частицы с ее массой и скоростью, из чего следовало, что и для электронов (как и для световых золи) должно иметь место явление дифракции; и Буша (1926 г.), показавшего, что электрические и магнитные поля действуют почти как оптические линзы, стало возможным вести конкретный разговор об электронной оптике.

В 1927 г. американские ученые К. Девиссои и Л. Джермер наблюдали явление дифракции электронов, а английский физик Д. Томсон и со- ветский физик П. С. Тартаковский провели первые исследования этого явления. В начале 30-х годов академик А. А. Лебедев разработал теорию дифракции в приложении к электронографу (2).

На основе этих основополагающих работ стало возможным создать электронно-оптический прибор, и де Бройль предложил заняться этим одному из своих учеников, Л. Сциларду (2) . Тот в разговоре с известным физиком Д. Табором рассказал ему о предложении де Бройля, однако Габор убедил Сциларда в том, что любой предмет, находящийся на пути электронного луча, сгорит дотла и, кроме того, живые объекты в вакуум помешать нельзя.

Сцилард отказался от предложения своего учителя, но к тому времени уже не существовало трудностей в получении электронов. Физики и радиотехники успешно работали с электронными лампами, в которых электроны получали за счет термоэлектронной эмиссии, или, попросту говоря, за счет нагревания нити (катода), а направленное движение электронов к аноду (т. е. прохождение тока через лампу) формировалось приложением напряжения между анодом и катодом. В 1931 г. А. А. Лебедев предложил схему электронографа с магнитной фокусировкой пучка электронов, которая легла в основу большинства приборов, изготовленных в нашей стране и за рубежом.

В 1931 Р.Руденберг подал патентную заявку на просвечивающий электронный микроскоп, а в 1932 М.Кнолль и Э.Руска построили первый такой микроскоп, применив магнитные линзы для фокусировки электронов. Этот прибор был предшественником современного ОПЭМ. (Руска был вознагражден за свои труды тем, что стал лауреатом Нобелевской премии по физике за 1986.) (2)

В 1938 Руска и Б. фон Боррис построили прототип промышленного ОПЭМ для фирмы "Сименс-Хальске" в Германии; этот прибор в конце концов позволил достичь разрешения 100 нм. Несколькими годами позднее А.Пребус и Дж.Хиллер построили первый ОПЭМ высокого разрешения в Торонтском университете (Канада).

Широкие возможности ОПЭМ почти сразу же стали очевидны. Его промышленное производство было начато одновременно фирмой "Сименс-Хальске" в Германии и корпорацией RCA в США. В конце 1940-х годов такие приборы стали выпускать и другие компании.

РЭМ в его нынешней форме был изобретен в 1952 Чарльзом Отли. Правда, предварительные варианты такого устройства были построены Кноллем в Германии в 1930-х годах и Зворыкиным с сотрудниками в корпорации RCA в 1940-х годах, но лишь прибор Отли смог послужить основой для ряда технических усовершенствований, завершившихся внедрением в производство промышленного варианта РЭМ в середине 1960-х годов. Круг потребителей такого довольно простого в обращении прибора с объемным изображением и электронным выходным сигналом расширился с быстротой взрыва. В настоящее время насчитывается добрый десяток промышленных изготовителей РЭМ'ов на трех континентах и десятки тысяч таких приборов, используемых в лабораториях всего мира. В 1960-х годах разрабатывались сверхвысоковольтные микроскопы для исследования более толстых образцов. Лидером этого направления разработок был Г.Дюпуи во Франции, где в 1970 был введен в действие прибор с ускоряющим напряжением, равным 3,5 млн. вольт. РТМ был изобретен Г.Биннигом и Г.Рорером в 1979 в Цюрихе. Этот весьма простой по устройству прибор обеспечивает атомное разрешение поверхностей. За свою работу по созданию РТМ Бинниг и Рорер (одновременно с Руской) получили Нобелевскую премию по физике.

Широкое развитие методов электронной микроскопии в нашей стране связано с именами ряда ученых: Н. Н. Буйнова, Л. М. Утевского, Ю. А. Скакова (просвечивающая микроскопия), Б. К. Вайнштейна (электронография), Г. В. Спивака (растровая микроскопия), И. Б. Боровского, Б. Н. Васичева (рентгеновская спектроскопия) и др. Благодаря им электронная микроскопия вышла, из стен научно-исследовательских институтов и находит все более широкое применение в заводских лабораториях.


2. ПРОСВЕЧИВАЮЩАЯ ЭЛЕКТРОННАЯ МИКРОСКОПИЯ

Электронный микроскоп –прибор, который позволяет получать сильно увеличенное изображение объектов, используя для их освещения электроны. Электронный микроскоп (ЭМ) дает возможность видеть детали, слишком мелкие, чтобы их мог разрешить световой (оптический) микроскоп. Электронный микроскоп – один из важнейших приборов для фундаментальных научных исследований строения вещества, особенно в таких областях науки, как биология и физика твердого тела.

Познакомимся с конструкцией современного просвечивающего электронного микроскопа.

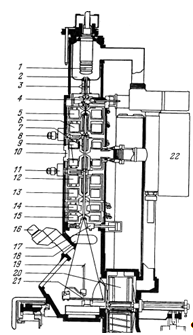

Рисунок 1 – Разрез, показывающий основные узлы просвечивающего электронного микроскопа (2)

1 – электронная пушка; 2 –анод; 3 – катушка для юстировки пушки; 4 – клапан пушки; 5 – 1-я конденсорная линза; 6 – 2-я конденсорная линза; 7 – катушка для наклона пучка; 8 – конденсор 2 диафрагмы; 9 – объективная линза; 10 – блок образца; 11 – дифракционная диафрагма; 12 – дифракционная линза; 13 – промежуточная линза; 14 – 1-я проекционная линза; 15 – 2-я проекционная линза;

16 – бинокуляр (увеличение 12); 17вакуумный блок колонны; 18 – камера для 35-миллиметровой катушечной пленки; 19 – экран для фокусировки; 20 – камера для пластинок; 21 – главный экран; 22 – ионный сорбционный насос.

Принцип его построения (2) в общем аналогичен принципу микроскопа оптического, имеются осветительная (электронная пушка), фокусирующая (линзы) и регистрирующая (экран) системы. Тем не менее он сильно отличается в деталях. Например, свет беспрепятственно распространяется в воздухе, тогда как электроны легко рассеиваются при взаимодействии с любым веществом и, следовательно, беспрепятственно могут перемещаться только в вакууме. Иными словами, микроскоп помещают в вакуумную камеру.

Рассмотрим более детально узлы микроскопа. Система из нити накала и ускоряющих электродов носит название электронной пушки (1). В сущности, пушка напоминает триодную лампу. Поток электронов испускается раскаленной вольфрамовой проволочкой (катодом), собирается в пучок и ускоряется в поле двух электродов. Первый – управляющий электрод, или так называемый "цилиндр Венельта", окружает катод, и на него подается напряжение смещения, небольшой отрицательный относительно катода потенциал в несколько сотен вольт. Благодаря наличию такого потенциала на "цилиндре Венельта" фокусируется электронный пучок, выходящий из пушки. Второй электрод – анод (2), пластинка с отверстием в центре, через которое электронный пучок попадает в колонну микроскопа. Между нитью накала (катодом) и анодом приложено ускоряющее напряжение, обычно до 100 кВ. Как правило, имеется возможность ступенчато менять напряжение от 1 до 100 кВ.

Задача пушки – создание стабильного потока электронов при малой испускающей области катода. Чем меньше площадь, испускающая электроны, тем проще получить их тонкий параллельный пучок. Для этого применяют V-образные или специально остро заточенные катоды.

Далее в колонне микроскопа размещены линзы. Большинство современных электронных микроскопов имеют от четырех до шести линз. Выходящий из пушки электронный пучок направляется через пару конденсорных линз (5,6) на объект. Конденсорная линза позволяет в широких пределах изменять условия освещения объекта. Обычно конденсорные линзы представляют собой электромагнитные катушки, в которых токонесущие обмотки окружены (за исключением узкого канала диаметром около 2 – 4 см) сердечником из мягкого железа (рис.2) (3).

При изменении тока, протекающего через катушки, изменяется фокусное расстояние линзы, вследствие этого пучок расширяется или сужается, увеличивается или уменьшается площадь объекта, освещаемая электронами.

электронный микроскоп коррекция астигматизм

Рисунок 2 – Упрощенная схема магнитной электронной линзы

Обозначены геометрические размеры полюсного наконечника; штриховой линией показан контур, фигурирующий в законе Ампера. Штриховой линией показана так же линия магнитного потока, которая качественно определяет фокусирующее действие линзы. Врнапряженность поля в зазоре вдали от оптической оси. На практике обмотки линзы имеют водяное охлаждение, а полюсный наконечник съемный

Чтобы получить большое увеличение, необходимо облучать объект потокам большой плотности. Конденсор (линза) обычно освещает площадь объекта, много большую интересующей нас при данном увеличении. Это может привести к перегреву образца и загрязнению его продуктами разложения масляных паров. Температуру объекта можно снизить, уменьшая приблизительно до 1 мкм облучаемую область с помощью второй конденсорной линзы, которая фокусирует изображение, образуемое первой конденсорной линзой. При этом увеличивается поток электронов через исследуемую площадь образца, повышается яркость изображения, образец меньше загрязняется.

Образец (объект) обычно помещают в специальный объектодержатель на тонкой металлической сетке диаметром 2 – 3 мм. Объектодержатель перемещается системой рычагов в двух взаимоперпендикулярных направлениях, наклоняется в разные стороны, что особенно важно при исследовании среза тканей либо таких дефектов кристаллической решетки, как дислокации и включения.

Рисунок 3 – Конфигурация полюсного наконечника высокоразрешающего объектива электронного микроскопа Siemens-102 (4).

В этой удачной промышленной конструкции диаметр отверстия верхнего полюсного наконечника 2R1=9 мм, диаметр отверстия нижнего полюсного наконечника 2R2=3 мм и межполюсный зазор S=5 мм (R1, R2 и S определены на рис.2): 1 – объектодержатель, 2 – столик образца, 3 – образец, 4 – объективная диафрагма, 5 – термисторы, 6 – обмотка линзы, 7 – верхний полюсный наконечник, 8 – охлаждаемый стержень, 9 – нижний полюсный наконечник, 10 – стигматор, 11 – каналы системы охлаждения, 12 – охлаждаемая диафрагма

В колонне микроскопа с помощью вакуумной системы откачки создается относительно низкое давление, примерно 10-5 мм рт. ст. На это уходит довольно много времени. Чтобы ускорить подготовку прибора к работе, к камере объектов присоединяется специальное устройство для быстрой смены объекта. В микроскоп при этом попадает лишь очень небольшое количество воздуха, которое удаляется вакуумными насосами. Смена образца обычно занимает 5 мин.

Изображение. При взаимодействии электронного пучка с образцом электроны, проходящие вблизи атомов вещества объекта, отклоняются в направлении, определяемом его свойствами. Этим главным образом и обусловлен видимый контраст изображения. Кроме того, электроны могут еще претерпеть неупругое рассеяние, связанное с изменением их энергии и направления, пройти через объект без взаимодействия или быть поглощенными объектом. При поглощения электронов веществом возникает световое или рентгеновское излучение либо выделяется тепло. Если образец достаточно тонок, то доля рассеянных электронов невелика. Конструкции современных микроскопов позволяют использовать для формирования изображения все эффекты, возникающие при взаимодействии электронного луча с объектом.

Электроны, прошедшие через объект, попадают в объективную линзу (9), предназначенную для получения первого увеличенного изображения. Объективная линза – одна из наиболее важных частей микроскопа, "ответственная" за разрешающую способность прибора. Эта связано с тем, что электроны входят под сравнительно большим углом наклона к оси и вследствие этого даже незначительные аберрации существенно ухудшают изображение объекта.

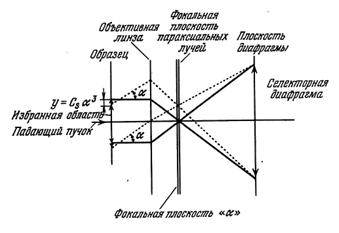

Рисунок 4 – Образование первого промежуточного изображения объективной линзой и эффект аберрации (5).

Окончательное увеличенное электронное изображение преобразуется в видимое посредством люминесцентного экрана, который светится под действием электронной бомбардировки. Это изображение, обычно слабоконтрастное, как правило, рассматривают через бинокулярный световой микроскоп. При той же яркости такой микроскоп с увеличением 10 может создавать на сетчатке глаза изображение, в 10 раз более крупное, чем при наблюдении невооруженным глазом. Иногда для повышения яркости слабого изображения применяется люминофорный экран с электронно-оптическим преобразователем. В этом случае окончательное изображение может быть выведено на обычный телевизионный экран, что позволяет записать его на видеоленту. Видеозапись применяется для регистрации изображений, меняющихся во времени, например, в связи с протеканием химической реакции. Чаще всего окончательное изображение регистрируется на фотопленке или фотопластинке. Фотопластинка обычно позволяет получить более четкое изображение, чем наблюдаемое простым глазом или записанное на видеоленте, так как фотоматериалы, вообще говоря, более эффективно регистрируют электроны. Кроме того, на единице площади фотопленки может быть зарегистрировано в 100 раз больше сигналов, чем на единице площади видеоленты. Благодаря этому изображение, зарегистрированное на фотопленке, можно дополнительно увеличить примерно в 10 раз без потери четкости.

Электронные линзы, как магнитные, так и электростатические, несовершенны. Они имеют те же дефекты, что и стеклянные линзы оптического микроскопа – хроматическая, сферическая аберрация и астигматизм. Хроматическая аберрация возникает из-за непостоянства фокусного расстояния при фокусировке электронов с различными скоростями. Эти искажения уменьшают, стабилизируя ток электронного луча и ток в линзах.

Сферическая аберрация обусловлена тем, что периферийные и внутренние зоны линзы формируют изображение на разных фокусных расстояниях. Намотку катушки магнита, сердечник электромагнита и канал в катушке, через который проходят электроны, нельзя выполнить идеально. Асимметрия магнитного поля линзы приводит к значительному искривлению траектории движения электронов.

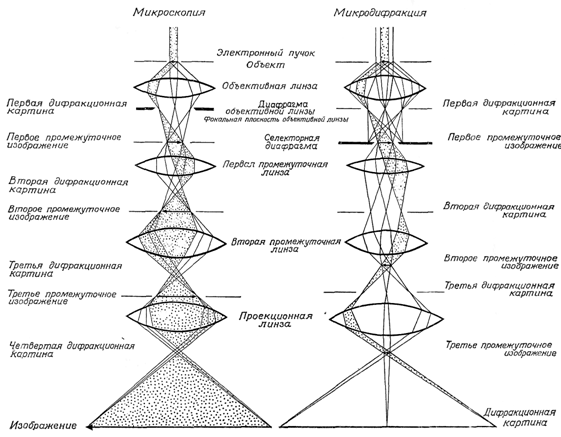

Работа в режимах микроскопии и дифракции. Затененные области отмечают ход эквивалентных пучков в обоих режимах (5).

Если магнитное поле несимметрично, то линза искажает изображение (астигматизм). То же самое можно отнести и к электростатическим линзам. Процесс изготовления электродов и их центровка должны быть в высокой степени точны, ибо от этого зависит качество линз.

В большинстве современных электронных микроскопов нарушения симметрии магнитных и электрических полей устраняют с помощью стигматоров. В каналы электромагнитных линз помещают небольшие электромагнитные катушки, изменяя ток, протекающий через них, они исправляют поле. Электростатические линзы дополняют электродами: подбирая потенциал, удается компенсировать асимметрию основного электростатического поля. Стигматоры весьма тонко регулируют поля, позволяют добиваться высокой их симметрии.

Рисунок 5 – Ход лучей в электронном микроскопе просвечивающего типа

В объективе есть еще два важных устройства – апертурная диафрагма и отклоняющие катушки. Если в формировании конечного изображения участвуют отклоненные (дифрагированные) лучи, то качество изображения будет плохим вследствие сферической аберрации линзы. В объективную линзу вводят апертурную диафрагму с диаметром отверстия 40 – 50 мкм, которая задерживает лучи, дифрагированные под углом более 0,5 градуса. Лучи, отклоненные на небольшой угол, создают светлопольное изображение. Если апертурной диафрагмой заблокировать проходящий луч, то изображение формируется дифрагированным лучом. Оно в этом случае получается в темном поле. Однако метод темного поля дает менее качественное изображение, чем светлопольный, поскольку изображение формируется лучами, пересекающимися под углом к оси микроскопа, сферическая аберрация и астигматизм проявляются в большей степени. Отклоняющие же катушки служат для изменения наклона электронного луча. Для получения окончательного изображения нужно увеличить первое увеличенное изображение объекта. Для этой цели применяется проекционная линза. Общее увеличение электронного микроскопа должно меняться в широких пределах, от небольшого соответствующего увеличению лупы (10, 20), при котором можно исследовать не только часть объекта, но и увидеть весь объект, до максимального увеличения, позволяющего наиболее полно использовать высокую разрешающую способность электронного микроскопа (обычно до 200000). Здесь уже недостаточно двухступенчатой системы (объектив, проекционная линза). Современные электронные микроскопы, рассчитанные на предельную разрешающую способность, должны иметь по крайней мере три увеличивающие линзы – объектив, промежуточную и проекционную линзы. Такая система гарантирует изменение увеличения в широком диапазоне (от 10 до 200000).

Изменение увеличения осуществляется регулировкой тока промежуточной линзы.

Еще один фактор, способствующий получению большего увеличения, – изменение оптической силы линзы. Чтобы увеличить оптическую силу линзы, в цилиндрический канал электромагнитной катушки вставляют специальные так называемые "полюсные наконечники". Они изготовляются из мягкого железа или сплавов е большой магнитной проницаемостью и позволяют сконцентрировать магнитное поле в небольшом объеме. В некоторых моделях микроскопов предусмотрена возможность смены полюсных наконечников, таким образом добиваются дополнительного увеличения изображения объекта.

На конечном экране исследователь видит увеличенное изображение объекта. Различные участки объекта по-разному рассеивают падающие на них электроны. После объективной линзы (как уже указывалось выше) будут фокусироваться только электроны, которые при прохождении объекта отклоняются на малые углы. Эти же электроны фокусируются промежуточной и проекционной линзами на экране для конечного изображения. На экране соответствующие детали объекта будут светлые. В том случае, когда электроны при прохождении участков объекта отклоняются на большие углы, они задерживаются апертурной диафрагмой, расположенной в объективной линзе, и соответствующие участки изображения будут на экране темными.

Изображение становится видимым на флюоресцентном экране (светящимся под действием падающих на него электронов). Фотографируют его либо на фотопластинку, либо на фотопленку, которые расположены на несколько сантиметров ниже экрана. Хотя пластинка помещается ниже экрана, благодаря тому что электронные линзы имеют довольно большую глубину резкости и фокуса, четкость изображения объекта на фотопластинке не ухудшается. Смена пластинки – через герметичный люк. Иногда применяют фотомагазины (от 12 до 24 пластинок), которые устанавливают также через шлюзовые камеры, что позволяет избежать разгерметизации всего микроскопа.

Разрешение. Электронные пучки имеют свойства, аналогичные свойствам световых пучков. В частности, каждый электрон характеризуется определенной длиной волны. Разрешающая способность электронного микроскопа определяется эффективной длиной волны электронов. Длина волны зависит от скорости электронов, а следовательно, от ускоряющего напряжения; чем больше ускоряющее напряжение, тем больше скорость электронов и тем меньше длина волны, а значит, выше разрешение. Столь значительное преимущество электронного микроскопа в разре-

шающей способности объясняется тем, что длина волны электронов намного меньше длины волны света. Но поскольку электронные линзы не так хорошо фокусируют, как оптические (числовая апертура хорошей электронной линзы составляет всего лишь 0,09, тогда как для хорошего оптического объектива эта величина достигает 0,95), разрешение электронного микроскопа равно 50 – 100 длинам волн электронов. Даже со столь слабыми линзами в электронном микроскопе можно получить предел разрешения около 0,17 нм, что позволяет различать отдельные атомы в кристаллах. Для достижения разрешения такого порядка необходима очень тщательная настройка прибора; в частности, требуются высокостабильные источники питания, а сам прибор (который может быть высотой около 2,5 м и иметь массу в несколько тонн) и его дополнительное оборудование требуют монтажа, исключающего вибрацию.

Для достижения разрешения по точкам лучше чем 0,5 нм необходимо поддерживать прибор в отличном состоянии и, кроме того, использовать микроскоп, который специально предназначен для работ, связанных с получением высокого разрешения. Нестабильность тока объективной линзы и вибрации объектного столика следует свести к минимуму. Исследователь должен быть уверен, что в полюсном наконечнике объектива отсутствуют остатки объектов, оставшихся от предыдущих исследований. Диафрагмы должны быть чистыми. Микроскоп следует устанавливать в месте, удовлетворительном с точки зрения вибраций, посторонних магнитных полей, влажности, температуры и пыли. Постоянная сферической аберрации должна быть меньше 2 мм. Однако самыми важными факторами при работе с высоким разрешением являются стабильность электрических параметров и надежность микроскопа. Скорость загрязнения объекта должна быть меньше, чем 0,1 нм/мин, и это особенно важно для работы с высоким разрешением в темном поле.

Температурный дрейф должен быть минимальным. Для того чтобы свести к минимуму загрязнение и максимально увеличить стабильность высокого напряжения, необходим вакуум причем его следует измерять в конце линии откачки. Внутренность микроскопа, в особенности объем камеры электронной пушки, должны быть скрупулезно чистыми.

Удобными объектами для проверки микроскопа являются тест-объекты с маленькими частичками частично графитизированного угля, в которых видны плоскости кристаллической решетки. Во многих лабораториях такой образец всегда держат под рукой, чтобы проверять состояние микроскопа, и каждый день, прежде чем начать работу с высоким разрешением, на этом образце получают четкие изображения системы плоскостей с межплоскостным расстоянием 0,34 нм, используя держатель образца без наклона. Такая практика проверки прибора настоятельно рекомендуется. Больших затрат времени и энергии требует поддержание микроскопа в наилучшем состоянии. Не следует планировать исследования, требующие высокого разрешения, до тех пор пока не обеспечено поддержание состояния прибора на соответствующем уровне, и, что еще более важно, до тех пор пока микроскопист не вполне уверен, что результаты, полученные с помощью изображений высокого разрешения, оправдают затраченные время и усилия.

Современные электронные микроскопы оборудуются рядом приспособлений. Весьма важна приставка для изменения наклона образца во время наблюдения (гониометрическое устройство). Так как контраст изображения получается главным образом за счет дифракции электронов, то даже малые наклоны образца могут существенно влиять на него. Гониометрическое устройство имеет две взаимно перпендикулярные оси наклона, лежащие в плоскости образца, и приспособленные для его вращения на 360°. При наклоне устройство обеспечивает неизменность положения объекта относительно оси микроскопа. Гониометрическое устройство также необходимо при получении стереоснимков для изучения рельефа поверхности излома кристаллических образцов, рельефа костных тканей, биологических молекул и т. п.

Стереоскопическая пара получается съемкой в электронном микроскопе одного и того же места объекта в двух положениях, когда он повернут на небольшие углы к оси объектива (обычно ±5°).

Интересная информация об изменении структуры объектов может быть получена при непрерывном наблюдении за нагревом объекта. С помощью приставки удается изучить поверхностное окисление, процесс разупорядочения, фазовые превращения в многокомпонентных сплавах, термические превращения некоторых биологических препаратов, провести полный цикл термической обработки (отжиг, закалка, отпуск), причем с контролируемыми высокими скоростями нагрева и охлаждения. Вначале были разработаны устройства, которые герметично присоединялись к камере объектов. Специальным механизмом объект извлекался из колонны, термообрабатывался, а затем вновь помещался в камеру объектов. Преимущество метода – отсутствие загрязнения колонны и возможность длительной термообработки.

В современных электронных микроскопах имеются устройства для нагревания объекта непосредственно в колонне. Часть объектодержателя окружена микропечью. Нагрев вольфрамовой спирали микропечек осуществляется постоянным током от небольшого источника. Температура объекта изменяется при изменении тока нагревателя иопределяется по градуировочной кривой. В устройстве сохраняется высокое разрешение при нагреве вплоть до 1100°С – порядка 30 Å.

В последнее время разработаны устройства, позволяющие нагревать объект электронным пучком самого микроскопа. Объект располагается на тонком вольфрамовом диске. Диск нагревается расфокусированным электронным лучом, небольшая часть которого проходит через отверстие в диске и создает изображение объекта. Температуру диска можно менять в широких пределах, изменяя его толщину и диаметр электронного луча.

Есть в микроскопе и столик для наблюдения объектов в процессе охлаждения до –140° С. Охлаждение – жидким азотом, который заливается в сосуд Дьюара,соединенный со столиком специальным хладопроводом. В этом устройстве удобно исследовать некоторые биологические и органические объекты, которые без охлаждения под воздействием электронного луча разрушаются.

С помощью приставки для растяжения объекта можно исследовать движение дефектов в металлах, процесс зарождения и развития трещины в объекте. Создано несколько типов подобных устройств. В одних использовано механическое нагружение перемещением захватов, в которых крепится объект, или передвижением нажимного стержня, в других – нагрев биметаллических пластин. Образец приклеивается или крепится захватами к биметаллическим пластинам, которые расходятся в стороны, когда их нагревают. Устройство позволяет деформировать образец на 20% и создавать усилие в 80 г.

Самой важной приставкой электронного микроскопа можно считать микродифракционное устройство для электронографических исследований какого-либо определенного участка объекта, представляющего особый интерес. Причем микродифракционную картину на современных микроскопах получают без переделки прибора. Дифракционная картина состоит из серии либо колец, либо пятен. Если в объекте многие плоскости ориентированы благоприятным для дифракции образом, то изображение состоит из сфокусированных пятен. Если электронный луч попадает сразу на несколько зерен беспорядочно ориентированного поликристалла, дифракция создается многочисленными плоскостями, образуется картина из дифракционных колец. По местоположению колец или пятен можно установить структуру вещества (например, нитрид или карбид), его химический состав, ориентацию кристаллографических плоскостей и расстояние между ними.

2.1 Источники электронов

Обычно используются четыре типа источников электронов: вольфрамовые V-образные катоды, вольфрамовые точечные (острийные) катоды, источники из гексаборида лантана и автоэлектронные источники. В данной главе кратко рассматриваются преимущества каждого вида источника электронов для просвечивающей электронной микроскопии высокого разрешения и их характеристики. К источникам электронов, используемым в электронной микроскопии высокого разрешения, предъявляются следующие основные требования:

1. Высокая яркость (плотность тока на единицу телесного угла). Выполнение этого требования существенно для экспериментов при получении изображений высокого разрешения с фазовым контрастом, когда необходимо сочетать малую апертуру освещения с достаточной величиной плотности тока, что дает возможность точно фокусировать изображение при большом увеличении.

2. Высокая эффективность использования электронов (отношение яркости к полной величине тока первичного пучка электронов), которая достигается за счет малого размера источника. Уменьшение освещаемой области образца снижает его нагревание и тепловой дрейф в процессе экспозиции.

3. Большое время жизни при имеющемся вакууме.

4. Стабильная эмиссия при длительной (до минуты) экспозиции, характерной в микроскопии высокого разрешения.

Идеальной системой освещения для обычного просвечивающего микроскопа высокого разрешения была бы система, позволяющая оператору независимо контролировать размер освещаемой области образца, интенсивность освещения и когерентность пучка. Такие возможности достигаются только при работе с автоэлектронным источником. Однако для большинства лабораторий использование вольфрамового точечного катода является наилучшим компромиссом, приемлемым как по стоимости, так и по рабочим характеристикам для просвечивающей микроскопии высокого разрешения. В настоящее время рассматривается также возможность использования источников из гексаборида лантана. Перспективным является также катод, нагреваемый лучом лазера, яркость которого, как сообщается, в 3000 раз превосходит яркость V-образного катода при эффективном диаметре источника порядка 10 нм. Эти катоды работают при умеренном вакууме (10-4 Тор).

2.2. Система освещения

Образец

Рисунок 6 – Осветительная система современного электронного микроскопа

Система имеет две конденсорные линзы С1 (сильная линза) и С2 (слабая линза). F – катод; W – цилиндр Вепельта; S – мнимый источник электронов, S' и S" – его изоб
