Классификация усилителей

Электронным усилителем называется устройство, позволяющее преобразовывать входные электрические сигналы в сигналы большей мощности на выходе без существенного искажения их формы. Эффект увеличения мощности возможен при наличии в устройстве некоторого внешнего источника, энергия которого используется для создания повышенной мощности на выходе. Этот источник энергии, преобразуемой усилителем в энергию усиленных сигналов, называется источником питания.

Энергия источника питания преобразуется в энергию полезного сигнала при помощи усилительных, или активных элементов. Устройство, являющееся потребителем усиленных сигналов, называют нагрузкой усилителя, а цепь усилителя, к которой нагрузка подключена, – выходной цепью, или выходом усилителя. Источник входного сигнала, который нужно усилить, называется источником сигнала, или входным источником или генератором, а цепь усилителя, в которую вводят входной сигнал, называется входной цепью, или входом усилителя.

Любой усилитель модулирует энергию источника питания входным управляющим сигналом. Этот процесс осуществляется при помощи управляемого нелинейного элемента.

Обобщенная структурная схема усилительного устройства приведена на рисунке 3.1. Для обеспечения усиления сигнала усилитель (У), последовательно с которым соединен источник питания Еп, должен включать в себя нелинейный элемент, управляемый входным электрическим сигналом U1. К входной (управляющей) цепи усилителя подключен источник ЕС усиливаемого сигнала (при этом Zc – комплексное значение внутреннего сопротивления источника), а к выходной – нагрузочное устройство с сопротивлением Zн.


Рисунок 3.1. Обобщенная структурная схема усилительного устройства

Обычно, в первом приближении, сопротивления считают активными, учитывая их комплексность только при рассмотрении специфических вопросов.

Усилительные устройства находят очень широкое применение. Они являются основными узлами различной электронной аппаратуры, широко используются в устройствах автоматики и телемеханики, в следящих, управляющих и регулирующих системах, счетно-решающих и вычислительных машинах, контрольно-измерительных приборах и т.п.

Деление усилителей на типы обычно осуществляют по назначению усилителя, характеру входного сигнала, полосе и абсолютному значению усиливаемых частот, виду используемых активных элементов.

По своему назначению усилители условно делятся на усилители напряжения, усилители тока и усилители мощности. Если основное требование – усиление входного напряжения до необходимого значения, то такой усилитель относят к усилителям напряжения. Если основное требование – усиление входного тока до нужного уровня, то такой усилитель относят к усилителям тока. Следует отметить, что в усилителях напряжения и усилителях тока одновременно происходит усиление мощности сигнала (иначе вместо усилителя достаточно было бы применить трансформатор). В усилителях мощности в отличие от усилителей напряжения и тока требуется обеспечить в нагрузке заданный или максимально возможный уровень мощности сигнала. Ниже будут приведены необходимые соотношения, характеризующие усиление напряжения, тока и мощности.

В зависимости от характера входного сигнала различают усилители гармонических (непрерывных) сигналов и усилители импульсных сигналов. К первой группе относятся устройства для усиления непрерывных электрических сигналов, гармонические составляющие которых изменяются много медленнее всех нестационарных процессов в цепях усилителя. Ко второй группе усилителей относятся устройства для усиления электрических импульсов различной формы и амплитуды с допустимыми искажениями их формы. В этих усилителях входной сигнал изменяется настолько быстро, что процесс установления колебаний является определяющим при нахождении формы выходного сигнала. В пределах данного курса мы будем изучать усилители гармонических сигналов.

Полоса и абсолютные значения усиливаемых частот позволяют разделить усилители на следующие типы.

Усилители постоянного тока (УПТ) (точнее, усилители медленно меняющихся напряжений и токов) предназначены для усиления электрических колебаний в пределах от низшей частоты fн, равной нулю, до верхней рабочей частоты fв усилителя, составляющей нередко десятки и сотни килогерц. Эти усилители широко применяются в измерительной аппаратуре, устройствах автоматики и вычислительной техники. Они позволяют усиливать как переменные составляющие сигнала, так и его постоянную составляющую.

Усилители переменного тока предназначены для усиления лишь переменных составляющих входного сигнала. В зависимости от граничных значений рабочего диапазона частот усилители переменного тока могут быть низкой и высокой частоты. Для усилителей низкой частоты (УНЧ) справедливо неравенство fв – fн >> fн. Частотный спектр (УНЧ) лежит в пределах от десятков герц до десятков (сотен) килогерц. В усилителях высокой частоты усиление сигнала осуществляется в диапазоне частот, определяемых неравенством fв – fн << fв.

По ширине полосы усиливаемых частот выделяют избирательные усилители, усиливающие электрические сигналы в узкой полосе частот fв / fн < 1,1. За пределами этой полосы усиление резко падает. Эти усилители могут использоваться как на низких, так и на высоких частотах и выступают в качестве своеобразных частотных фильтров, позволяющих выделить (или подавить) заданный диапазон частот электрических колебаний. Узкая полоса частотного диапазона во многих случаях обеспечивается применением в качестве нагрузки таких усилителей одного или нескольких колебательных (резонансных) контуров. В связи с этим избирательные усилители часто называют резонансными, или полосовыми.

Широкополосные усилители, усиливающие электрические сигналы в очень широком диапазоне частот fв / fн > 1000. Эти усилители предназначены для усиления сигналов в устройствах импульсной связи, радиолокации и телевидения. Во многих случаях усиленные сигналы воспроизводятся на экране электронно-лучевой трубки и регистрируются визуально. Поэтому часто широкополосные усилители называют видеоусилителями. Помимо своего основного назначения, эти усилители с успехом используются также в устройствах автоматики, и вычислительной техники.

По роду применяемых активных элементов усилители делятся на транзисторные, магнитные, диодные, ламповые, параметрические и др. В качестве активных элементов в настоящее время в усилителях чаще используются полевые или биполярные транзисторы либо интегральные схемы. Широко применявшиеся ранее усилительные лампы в разработке новой усилительной аппаратуры практически не используются. Значительно реже, чем транзисторы и интегральные схемы, применяются активные элементы в виде нелинейных емкостей или индуктивностей и специальные типы полупроводниковых диодов.

Приведенная классификация рассматривает усилительные устройства с разных позиций. Поэтому для полной характеристики конкретного усилителя необходимо знание всех его основных признаков.


Основные технические показатели усилителей

Важнейшими техническими показателями усилителя являются: коэффициенты усиления (по напряжению, току и мощности), входное и выходное сопротивления, выходная мощность, коэффициент полезного действия, номинальное входное напряжение (чувствительность), диапазон усиливаемых частот, динамический диапазон амплитуд и уровень собственных помех, а также показатели, характеризующие нелинейные, частотные и фазовые искажения усиливаемого сигнала.

Коэффициент усиления – отношение установившихся значений выходного и входного сигналов усилителя. В зависимости от типа усиливаемой величины различают коэффициенты усиления:

по напряжению Ku = DU2 / DU1;

по току Ki = DI2 /DI1;

по мощности Кр = Р2 / Р1,

где U1, U2, I1, I2 – действующие (или амплитудные) напряжения и токи.

Так как P1 = U1 I1 и P2 = U2 I2, то коэффициент усиления по мощности Kp = Ku Ki.

Значение коэффициента усиления К у различных усилителей напряжения может иметь величину порядка десятков и сотен. Но и этого в ряде случаев недостаточно для получения на выходе усилителя сигнала требуемой мощности. Тогда прибегают к последовательному (каскадному) включению ряда усилительных каскадов (рисунок 3.2). Для многокаскадных усилителей(1) общий коэффициент усиления равен произведению коэффициентов усиления отдельных каскадов. При последовательном соединении нескольких усилительных устройств произведение их коэффициентов усиления определяет общий коэффициент усиления системы, т.е.

Кобщ = К1 К2…. . Кn. (3.1)

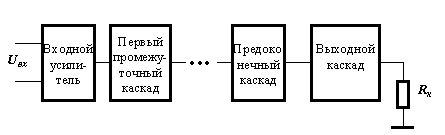

Рисунок 3.2. Структурная схема многокаскадного усилителя

Коэффициент усиления, вычисленный по формуле (3.1), представляет собой безразмерную величину. Учитывая, что в современных усилительных схемах коэффициент усиления, выраженный в безразмерных единицах, получается довольно громоздким числом, в электронике получил распространение способ выражения усилительных свойств в логарифмических единицах – децибелах (дБ). Коэффициент усиления по мощности, выраженный в децибелах, равен

KP (дБ) = 10 lg (P2/P1) = 10 lg KP. (3.2)

Поскольку мощность пропорциональна квадрату тока или напряжения, для коэффициентов усиления по току и напряжению можно записать соответственно:

KI (дБ) = 20 lg (I2/I1) = 20 lg KI,

KU (дБ) = 20 lg (U2/U1) = 20 lg KU. (3.2*)

Обратный переход от децибел к безразмерному числу производится при помощи выражения

,

где N = 10 при расчете коэффициента усиления по мощности и N = 20 – при расчетах по напряжению и току.

Широкому использованию логарифмического представления коэффициентов усиления способствует и то, что многие направления, в которых применяются усилители, связаны с техникой, воздействующей на чувства человека. А восприятие человека описываются логарифмическими зависимостями. Например, громкость звукового сигнала, по ощущениям человека, увеличится в два раза при увеличении его мощности в 10 раз.

Если принять Кu = 1 дБ, то при определении коэффициента усиления по напряжению

.

Следовательно, усиление равно одному децибелу, если напряжение на выходе усилителя в 1,12 раза (на 12%) больше, чем напряжение на входе.

В технике электронных усилителей наиболее часто рассматривают коэффициент усиления по напряжению, поэтому при его написании индекс часто опускается. Это будет делаться также в данном пособии в дальнейшем.

Полезно помнить, что удвоение коэффициента усиления К означает увеличение этого показателя в децибелах KдБ на 6 дБ, а увеличение K в 10 раз – увеличение КдБ на 20 дБ. Изменение коэффициента усиления на 3 дБ соответствует его увеличению в Ö2 раз, а на минус 3 дБ – уменьшению в Ö2 раз (примерно 0,707 от исходной величины).

Логарифмическая мера оценки удобна при анализе многокаскадных усилителей. Действительно, общий коэффициент усиления многокаскадного усилителя при переходе к логарифмическим единицам измерения определяется в отличие от (3.2) суммой коэффициентов усиления отдельных каскадов, т.е.

Kобщ (дБ) = K1 (дБ) + +К2 (дБ) +... + Кn (дБ).

Коэффициенты усиления по напряжению и току являются величинами комплексными, что отражает наличие фазовых сдвигов усиливаемого сигнала. Например, для коэффициента усиления по напряжению имеем:

,

или

,

где Кm = (Uвых / Uвх) – модуль коэффициента усиления;

j = (jвых – jвх) – угол сдвига фаз между выходным и входным напряжениями.

Обычно, когда рассматривают коэффициент усиления, имеют ввиду его модуль. Фазовый сдвиг (аргумент коэффициента усиления) анализируют отдельно. Значения, как модуля, так и фазы зависят как от величины параметров схемы усилителя, так и от частоты усиливаемого сигнала. Для их описания используют так называемые амплитудно-частотную и фазо-частотную характеристики.

Частотная и фазовая характеристики

Амплитудно-частотной характеристикой (АЧХ) называется зависимость модуля коэффициента усиления К усилителя от частоты входного сигнала f (либо от круговой частоты w = 2 p f).

Примерный вид частотной характеристики изображен на рис.1.4,a.

Для оси абсцисс обычно используют логарифмический масштаб. Это вызвано тем, что частотный диапазон современных усилителей может быть очень велик и, если применить линейный масштаб по частоте, то такая характеристика будет неудобна для использования, так как все нижние частоты будут сжаты у начала координат, а область верхних частот окажется слишком растянутой. Поэтому при построении амплитудно-частотных характеристик частоту по оси абсцисс удобнее откладывать не в линейном, а в логарифмическом масштабе – для каждой частоты фактически по оси откладывается величина lg f, а подписывается значение частоты f.
