Основные правила оформления схем

Создание изделий радиоэлектронной аппаратуры начинается с разработки конструкторской документации, выполняемой в соответствии с требованиями соответствующих стандартов. Действующий в настоящее время комплекс стандартов ЕСКД, устанавливающий единые взаимосвязанные правила и положения по составлению, оформлению и обращению конструкторской документации, удовлетворяет требованиям современного производства и обеспечивает разработку конструкторской документации (чертежей, схем и пр.) на изделия при минимальных затратах труда» средств и времени. Основным видом конструкторских документов в различных областях электроники и радиоэлектроники являются схемы. Правила выполнения и оформления схем, условные графические обозначения (УГО) элементов, применяемых в схемах, регламентируются ГОСТами.

Целью данных методических указаний является:

— ознакомление с типами электрических схем и их назначением и применением;

— рассмотрение необходимых ГОСТов и соответствующих стандартов по изображению и оформлению структурной, функциональной и принципиальной схем электрорадиотехнических устройств;

— представление УГО элементов, наиболее часто встречающихся в схемах радиоэлектронной аппаратуры, с указанием их размеров и особенностей оформления электрических схем цифровой вычислительной техники и обозначений элементов аналоговой техники.


І Теоретические основы оформления схем

1 Типизация и основные виды схем

Электрические схемы всех видов выполняются в соответствии с требованиями ГОСТ 2.702-75 "Правила выполнения электрических схем", ГОСТ 2.710-81 "Обозначения буквенно-цифровые в электрических схемах", а также стандартов, регламентирующих условные графические обозначения в схемах. Классификацию Электрических схем, термины и определения устанавливают ГОСТ 2.701-76 "Схемы. Виды и типы. Общие требования к выполнению"

2 Глосаррий

Электрическая схема - графический конструкторский документ, на котором с помощью графических обозначений изображены электрические составные части объекта и связи между ними.

Элемент - составная часть объекта, которая имеет самостоятельное, а графическое обозначение, а также определенное функциональное назначение и не может быть разделена на части, имеющие самостоятельное функциональное назначение (резистор, конденсатор и др.).

Устройство - совокупность элементов, представляющих единую конструкцию (блок, плата). Может не иметь в объекте строго определенного функционального назначения.

Функциональная группа - совокупность элементов, выполняющих в объекте определенную функцию и не объединенных в единую конструкцию.

Функциональная часть - элемент, устройства или функциональная группа, имеющая в объекте строго определенное функциональное назначение.

Функциональная цепь - линия, канал, тракт определенного назначения (канал звука, видеоканал, канал СВЧ).

Линия взаимосвязи - линия на схеме, указывающая путь прохождения тока, сигнала и т.д.

Объект – это условное наименование изделия, устройства, сети применяемое в качестве общего понятия.

Схемы в зависимости от назначения подразделяются на типы, входящие в четыре группы. Каждому типу присваивается шифр, состоящий, из трех цифр: первая цифра указывает группу, вторая и третья цифры - тип в данной группе, например, 101 - схема структурная (группа 1, тип 0). -

Схемы группы 1 предназначены для общего ознакомления с электрическими составными частями объекта и для изучения общих принципов их работы и взаимосвязей. Эта группа содержит структурные (шифр -101) и функциональные (102) схемы.

Схемы группы 2 предназначены для определения полного состава и подробного изучения принципов работы объекта, а также для его расчета. Схемы служат основанием для разработки других конструкторских документов (чертежей и схем группы 3 и 4), а также при наладке, регулировке, контроле и ремонте изделий, В данную группу входят принципиальная (201) и эквивалентная (202) схемы.

Схемы группы 3 предназначены для представления сведений об электрических соединениях составных частей объекта или объекта в целом: схема соединений (301), общая схема соединений (302), схема подключений (303);

Схемы группы 4 предназначены для определения относительного расположения объектов или составных частей объекта, а при необходимости также электрических соединений (проводов, жгутов, кабелей).

Комбинирование схем. На схемах одного типа допускается изображать фрагменты схем других типов с использованием соответствующих правил выполнения. Тип такой схемы классифицируется по ее основному назначению в соответствии с ГОСТ 2.701 -76. в технически обоснованных случаях допускается совмещать схемы различных типов; Выполнение схем должно удовлетворять правилам ГОСТ 2.702-75 для соответствующих типов схем. Совмещенной схеме присваивают все шифры типов схем, совмещенных в данной схеме, начиная с наименьшего.

3 Обозначение и построение схем

Схемы обозначаются в соответствии с ГОСТ 2.201-80 "Обозначение изделий и конструкторских документов", устанавливающим единую обезличенную классификационную систему обозначения изделий и их конструкторских документов.

Обозначения присваивают каждому изделию. Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа, схемы и т.д.). Обозначение изделия и его конструкторского документа не должно повторно использоваться для обозначения другого изделия и конструкторского документа.

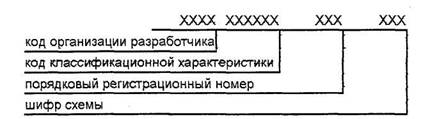

Рис.1

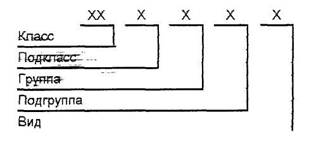

Рис.2

Структура обозначения изделия и основного конструкторского документа включает в себя четырехзначный буквенный код организации-разработчика, шестизначный код классификационной характеристики, трехзначный порядковый регистрационный номер. Обозначение схемы должно состоять из обозначения изделия и шифра схемы (см. рис. 1) Структуракода классификационной характеристики включает класс, подкласс, группу, подгруппу и вид изделия (рис. 2).

Например, обозначение схемы электрической принципиальной (201) на изделие с порядковым номером 514 выглядит следующим образом: АБВГ.ХХХХХХ.514201

4 Основные правила форматирования

ГОСТ 2.301-68 "Форматы" устанавливает основные и дополнительные форматы листов. Для выполнения схем рекомендуются основные форматы, обозначения и размеры которых приведены в таблице 1.

Таблица 1

Основные форматы

Обозначение форматаАОА1А2A3А4
Размер стороны формата, мм1189x841594x841594x420297x420297x210
