Изготовление печатного модуля средствами САПР конструкторско-технологического назначения

«Изготовление печатного модуля средствами САПР конструкторско-технологического назначения»


Цель работы

Сформировать исходную информацию для изготовления печатного модуля средствами САПР конструкторско-технологического назначения.

Метод исследования – средства САПР конструкторско-технологического назначения (на основе редактора ACCEL EDA).

Для формирования исходной информации для изготовления печатного модуля средствами САПР конструкторско-технологического назначения необходимо:

- создание новых компонентов интегрированной библиотеки САПР PCAD;

- для формирования графического изображения схемы электрической принципиальной необходимо изучить и воспользоваться редактором ACCEL Schematic;

- для трассировки связей печатной платы необходимо воспользоваться редактором ACCEL PCB;

- для получения управляющей программы на ЧПУ используют ПЕОМ, програмно совместную IBM PC, операционную систему Windows NT/2000/XP.


Содержание

1. Анализ задания

2. Формирование компонентов средствами САПР конструкторско-технологического назначения

2.1 Формирование библиотек системы ACCEL EDA

2.2 Создание электрической схемы

2.3 Расчет размеров ПП

3. Конструкторско-технологическое проектирование печатного модуля с применением САПР конструкторско-технологического назначения

3.1 Формирование списка соединений

3.2 Автоматическая трассировка схемы

3.3 Верификация печатного модуля

4. Автоматизированная технологическая подготовка производства средствами САПР конструкторско-технологического назначения

4.1 Полученная управляющая программа для работы на ЧПУ

Выводы

Перечень использованных источников


1.Анализ задания

Вариант задания

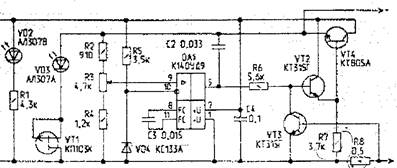

Рисунок 1.1 – Вариант задания

Анализируя исходное задание, было определенно количество необходимых элементов, их габаритные размеры, а так же посадочные места. Прочие элементы использовались в соответствии с заданием. По итогам работы была составлена таблица, содержащая все компоненты, используемые в схеме электрической принципиальной.

Таблица 1.1 – Конструктивные параметры электрорадиоэлементов

Наименование

элемента

Тип

элемента

Схемный

символ

Описание

элемента

Корпус, посадочное местоКоличество
РезисторМЛТ-0,25

10 кОм

6
РезисторМЛТ-1

10 кОм

1
Резистор переменныйСП-1

20 кОм

1
КонденсаторК10-17

0,1нФ

3
Светоизлучающий диодАЛ307

U=2В

2
Полевой транзисторКП103Х

S=3.8мА/В

1
ТранзисторКТ315Г

f=270 МГц

2
ТранзисторКТ805А

f=20 МГц

1
СтабилитронКС133А

U=3.3В

1
МикросхемаК140УД9

12вывод.

1
