Средства измерения расхода и количества

СОДЕРЖАНИЕ

1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗМЕРЕНИИ РАСХОДА И МАССЫ ВЕЩЕСТВ

2. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ

3. РАСХОДОМЕРЫ ОБТЕКАНИЯ

4. ТАХОМЕТРИЧЕСКИЕ РАСХОДОМЕРЫ

5. ЭЛЕКТРОМАГНИТНЫЕ РАСХОДОМЕРЫ

6. РАСХОДОМЕРЫ ПЕРЕМЕННОГО УРОВНЯ

7. ТЕПЛОВЫЕ РАСХОДОМЕРЫ

8. ВИХРЕВЫЕ РАСХОДОМЕРЫ

9. АКУСТИЧЕСКИЕ РАСХОДОМЕРЫ

10. СЧЕТЧИКИ ШТУЧНЫХ ИЗДЕЛИЙ

11. НЕКОТОРЫЕ ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ РАСХОДА И МАССЫ ВЕЩЕСТВ

ЛИТЕРАТУРА


1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗМЕРЕНИИ РАСХОДА И МАССЫ ВЕЩЕСТВ

Измерение расхода и массы веществ (жидких., газообразных, сыпучих, твердых, паров и т. п.) широко применяется как в товароучетных и отчетных операциях, так и при контроле, регулировании и управлении технологическими процессами. В пищевой промыш­ленности (оптимальное управление многими технологическими про­цессами основывается на смешивании различных компонентов и ингредиентов, входящих в состав изготовляемого целевого продук­та, в строго определенных соотношениях, изменение которых мо­жет привести к нарушению хода процессов и получению некачест­венного готового продукта.

Расход вещества — это масса или объем вещества, проходяще­го через данное сечение канала средства измерения расхода в еди­ницу времени. В зависимости от того, в каких единицах измеряет­ся расход, различают объемный расход или массовый расход. Объемный расход измеряется в м3/с (м3/ч и т. д.), а массовый — в кг/с (кг/ч, т/ч и т. д.).

Расход вещества измеряется с помощью расходомеров, представляющих собой средства измерений или измерительные при­боры расхода. Многие расходомеры предназначены не только для измерения расхода, но и для измерения массы или объема веще­ства, проходящего через средство измерения в течение любого, про­извольно взятого промежутка времени. В этом случае они называ­ются расходомерами со счетчиками или просто счетчиками. Масса или объем вещества, прошедшего через счетчик, определяется по разности двух последовательных во времени показаний отсчетного устройства или интегратора. Расходомеры, наиболее широко рас­пространенные в пищевой промышленности, по принципу действия

разделяются на следующие основные группы: переменного пере­пада давления; обтекания — постоянного перепада давления; тахометрические; электромагнитные; переменного уровня; тепловые; вихревые; акустические. Кроме того, известны расходомеры, осно­ванные на других принципах действия: резонансные, оптические, ионизационные, меточные и др. Однако многие из них находятся в стадии разработки и широкого применения пока не получили.

В пищевой промышленности большое распространение получают также измерительные устройства, предназначенные для счета еди­ниц готовой продукции, выпускаемой в виде отдельных изделий (булок, батонов), упаковок (бутылок, коробок, ящиков) и т. п. Кроме того, очень широко используются различные автоматические весы и весовые дозаторы.


2. РАСХОДОМЕРЫ ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ

Одним из наиболее распространенных средств измерений расхо­да жидкостей и газов (паров), протекающих по трубопроводам, яв­ляются расходомеры переменного перепада давления, состоящие из стандартного сужающего устройст­ва, дифманометра, приборов для изме­рения параметров среды и соедини­тельных линий. В комплект расходомерного устройства также входят пря­мые участки трубопроводов до и после сужающего устройства с местными со­противлениями.

Сужающее устройство расходомера является первичным измерительным преобразователем расхода, в котором в результате сужения сечения потока из­меряемой среды (жидкости, газа, пара) образуется перепад (разность) давле­ния, зависящий от расхода. В качестве стандартных (нормализованных) сужа­ющих устройств применяются измерительные диафрагмы, сопла, сопла Вентури и трубы- Вентури. В качестве измерительных прибо­ров применяются различные дифференциальные манометры, рас­смотренные в главе VII, снабженные показывающими, записываю­щими, интегрирующими, сигнализирующими и другими устройствами, обеспечивающими выдачу измерительной информации о рас­ходе в соответствующей форме и виде.

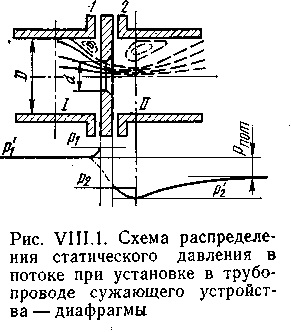

Измерительная диафрагма представляет собой диск, установ­ленный так, что центр его лежит на оси трубопровода (рис. VIII.1). При протекании потока жидкости или газа (пара) в трубопроводе с диафрагмой сужение его начинается до диафрагмы. На некотором расстоянии за ней под действием сил инерции поток сужается до минимального сечения, а далее постепенно расширяется до полного сечения трубопровода. Перед диафрагмой и после нее образуются
