Зануление

Задание

Помещение вычислительного центра размерами 9 на 7 м, высотой 4 м оснащено 10 персональными компьютерами, работает 10 человек. Вредный производственный фактор – повышенное значение напряжения в сети.

1. Разработать систему человек «Человек-Машина-Среда».

2. Выполнить расчёт повторного заземления нулевого провода либо расчёт зануления. Рассчитать при этом сечение провода.

3. Показать правильное размещение рабочих мест.

напряжение повышенный зануление провод

Построение системы Ч-М-С для вычислительного центра

На рис. 1 представлена схема системы Ч-М-С вычислительного центра.

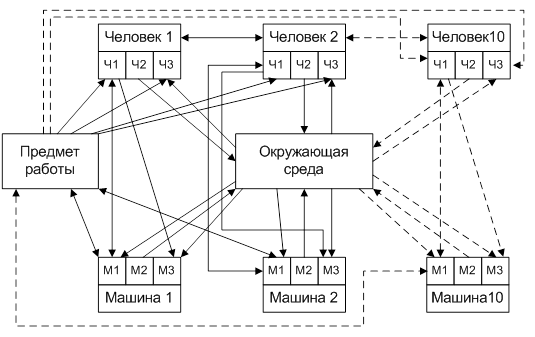

Рис. 1 – Схема системы Ч-М-С вычислительного центра

Обозначения на схеме приведены ниже:

Ч1 – человек выполняющий целенаправленные действия по управлению машиной в процессе труда;

Ч2 – человек влияющий в процессе труда на окружающую среду;

Ч3 – человек с точки зрения физиологического процесса под влиянием окружающей среды и трудового процесса (тепло- и влагоотделение, потребление кислорода);

М1 – компьютер, выполняющий основную технологическую функцию;

М2 – влияние компьютера на окружающую среду и человека;

М3 – защитные свойства компьютера, включает элемент функции аварийной защиты;

ОС – окружающая среда;

ПР – предмет работы.

В табл. 1 представлены описания связей в системе на рис. 1.

Табл. 1 – Перечень связей в системе Ч-М-С
