Исследование биполярного транзистора МП-40А

Задание для РГЗ

1.      Выписать из справочника параметры транзистора МП – 40А. Нарисовать чертёж выводов транзистора.

2.      Зарисовать входную и выходную характеристики транзистора.

3.      Нарисовать схему с общим эмиттером. Определить графически h-параметры для схемы с общим эмиттером.

4. Нарисовать схему с общим коллектором и общей базой. Рассчитать h-параметры для схем включения с общим коллектором и общей базой.

5. Анализ по полученным результатам.

транзистор коллектор схема

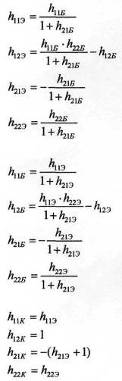

Связь между h-параметрами в различных схемах включения

Справочные параметры транзистора МП – 40А

Промышленностью выпускается 4 группы транзисторов МП – 40А – «В, Г, Д, Е» – В справочниках приводятся параметры и характеристики на группу транзистора. Для проведения расчета выбираю транзистор группы «Д», т.е. транзистор МП – 40А.

Условное наименование транзистора имеет 5 элементов

1 элемент2 элемент3 элемент4 элемент5 элемент
МП40А
Обозначает исходный полупроводниковый материал, из которого изготовлен транзистор. М – Кремниевый сплавной.Буква определяющая подкласс (или группу) транзистора п – полевой.Характеризует назначение прибора. 2 – 3. 30 МГц (средней частоты).Число обозначающее номер разработки транзистора.Буква, условно определяющая классификацию транзисторов по параметрам.
