Современные электронные системы автоматической коммутации

Московский технический университет связи и информатики

Кафедра автоматической электросвязи

КУРСОВОЙ ПРОЕКТ

по курсу

Современные электронные системы автоматической коммутации

МОСКВА

2010 г.


ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ

1. Составить конфигурацию телефонной сети по заданному числу действующих АТС, АМТС, узла спецслужб и проектируемой АТСЭ С-12 с подстанциями

2. Произвести нумерацию абонентских линий для каждой АТС сети.

3. Вычертить структурную схему АТСЭ типа С-12, показав на ней коммутационное поле системы на максимальную емкость и максимальную пропускную способность.

4. Произвести расчет интенсивности нагрузки и ее распределение по направлениям.

5. Составить матрицу и схему распределения интенсивности нагрузки.

6. Определить число каналов и линий в каждом из направлений.

7. Составить таблицу распределения МАЛ и МЦЛ в СД и ЦК.

8. Вычертить функциональную схему проектируемой АТС С-12.

9. Привести пример размещения оборудования на стативах.

10. Разработать схему размещения станционного оборудования С-12 в автоматном зале.

телефонная сеть абонентская линия


ИСХОДНЫЕ ДАННЫЕ

На сети имеются:

АТС-1 (АТСЭ) – 5 тыс. номеров;

АТС-2 (АТСК) – 8 тыс. номеров;

АТС-3 (АТСДШ) – 9 тыс. номеров.

Проектируются:

АТС-4 (АТСЭ С-12) – 8 тыс. номеров;

подстанция ПС- 1 – 2 тыс. номеров;

Сведения о поступающей нагрузке

Процент телефонных аппаратов:

народнохозяйственного сектора (НХ) - 48% (из них с частотным набором - 30%);

квартирного сектора(КВ) - 50,2% (из них с частотным набором - 15%);

таксофонов (Т) - 1,8% (из них с частотным набором - 10%).

Число вызовов:

Снх = 2,7;

Скв = 1,1;

Ст = 8

Средние продолжительности разговоров для аппаратов:

Тнх = 85 с;

Ткв = 100 с;

Тт = 110 с.

Доля состоявшихся разговоров: Р = 0,5.

Междугородную нагрузку на одного абонента принять равной: 0,003 Эрл.

Входящую на станцию по междугородным соединительным линиям (СЛМ) нагрузку принять равной исходящей нагрузке по ЗСЛ: Услм = Узсл .

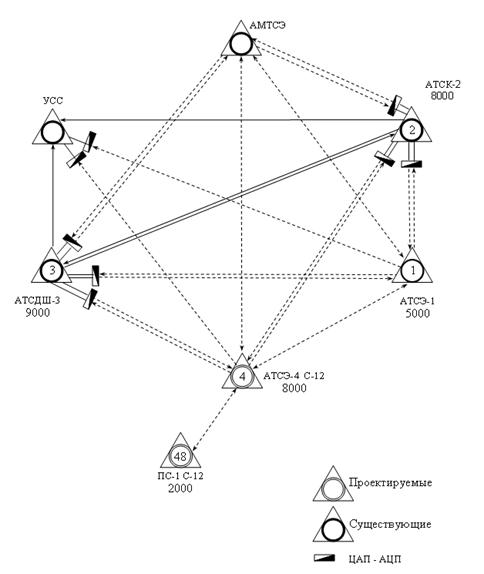

1. КОНФИГУРАЦИЯ ТЕЛЕФОННОЙ СЕТИ

2. НУМЕРАЦИЯ АБОНЕНТСКИХ ЛИНИЙ

Нумерация абонентских линий для каждой АТС приведена в таблице 1.

Таблица 1.

Коды АТСНомерная емкостьНумерация абонентских линий АТС и ПС
АТСЭ-1500010000 - 14999
АТСК-2800020000 – 27999
АТСДШ-3900030000 - 38999

АТСЭ-4 С-12

ПС-1

8000

2000

40000 - 47999

48000 - 49999
