Проектирование трехэтажного жилого здания

1. Исходные данные

Здание трёхэтажное, без подвала, с размерами в плане 30 х 22.2 м в крайних разбивочных осях. Сетка колонн 6,0х7,4 м. Высота этажа -3,0м. Кровля плоская, совмещенная. Нормативная временная нагрузка на перекрытие 3,5 кН/м2, где длительная часть нагрузки - 2 кН/м2, кратковременная часть нагрузки - 1,5 кН/м2. Коэффициент надежности по назначению здания . Температурные условия здания нормальные, влажность воздуха выше 40%. Район строительства г. Ростов. Снеговой район II (карта 1 (4)). Нормативная снеговая нагрузка -1.5 (табл.4(4)).


2. Конструктивная схема здания

Здание многоэтажное каркасное с неполным ж / б каркасом и несущими наружными кирпичными стенами. Железобетонные перекрытия разработаны в двух вариантах: сборном и монолитном исполнение. Пространственная жесткость здания решена по рамно-связевой схеме. В сборном варианте поперечная жесткость здания обеспечивается поперечными рамами и торцевыми стенами, воспринимающими горизонтальные ветровые нагрузки через диски перекрытий. Торцевые стены служат вертикальными связевыми диафрагмами.

В здание жесткость поперечных диафрагм (стен) намного превышает жесткость поперечных рам, и горизонтальные нагрузки передаются на торцевые стены. Поперечные же рамы работают только на вертикальную нагрузку. Жесткость здания в продольном направление обеспечивается жесткими дисками перекрытий и вертикальными связями, установленными в одном среднем пролете на каждом ряду колонн по всей высоте здания.


3. Конструктивная схема сборного перекрытия

Ригели расположены поперек здания, перекрывая большие пролеты, и опираются на продольные несущие стены и консоли колонн. Такое расположение колон с ригелями принято на сварке закладных деталей и выпусков арматуры с последующим замоноличиванием стыков. Опирание ригелей на стены принято шарнирным. Плиты перекрытия пустотные, предварительно напряженные, опирающиеся на ригели поверху. Сопряжение плит с ригелем принято на сварке закладных деталей с замоноличиниваем стыков и швов. Привязка стен к крайним разбивочным осям: к продольным - нулевая, к поперечным -120мм. Заделка ригелей в стены 250 мм.

Конструктивная схема сборного перекрытия представлена на рис.1.

П1-6,0*2,0м-4ш

П2-6,0*2,0м-6ш

П3-6,0*2,4м-4ш

П4-6,0*2,4м-6ш

П5-6,0*1,8м-6ш

П6-6,0*2,0м-8ш


4. Расчет и конструирование пустотной предварительно напряжённой плиты

4.1 Размеры и форма плиты

Рис. 2 Сечение плиты.

LК= LН - b - 20= 6000-350-20= 5630 мм. ВК= ВН-2δ=2000-10=1990 мм.

4.2 Расчётный пролёт плиты.

hр = (1/12)×l =(1/12) ×7400 = 620 мм= 650 мм;

b = 0.5 ×h = 0,5·650 = 325 мм= 350мм.

При опирании на опорный столик ригеля расчетный пролет:

l0 = LН-b-а =6000-350-120 = 5530 мм.

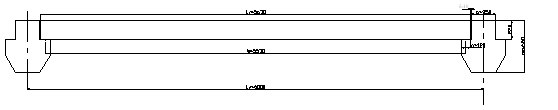

Рис. 3 Опирание плиты на ригель.


4.3 Расчётная схема, расчётное сечение

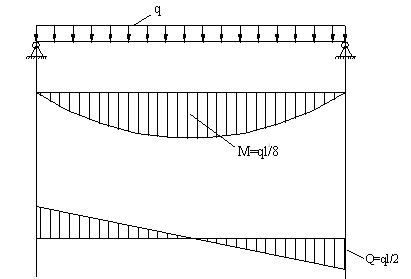

Рис. 4. Схема нагрузок.

4.4 Характеристики материалов

Пустотную предварительно напряженную плиту армируют стержневой арматурой класса А-V с электрохимическим натяжением на упоры форм. Плиты подвергают тепловой обработке при атмосферном давлении.

Характеристики арматуры:

1) Нормативное сопротивление арматуры растяжению: Rsn=785 МПа,

2) Расчётное сопротивление арматуры растяжению: Rs=680 МПа,

3) Модуль упругости: Еs=190000 МПа.

К плите предъявляют требования 3-й категории по трещиностойкости. Бетон принят тяжёлый класса В25 в соответствии с принятой напрягаемой арматурой.

Характеристики бетона:

1) Нормативная призменная прочность бетона на сжатие: Rbn=18,5 МПа,

2) Расчётная призменная прочность бетона на сжатие: Rb=14,5 МПа,

3) Коэффициент условий работы бетона: b2 = 0,9,

4) Нормативное сопротивление бетона осевому растяжению: Rbtn= 1,6 МПа,

5) Расчётное сопротивление бетона осевому растяжению: Rbt= 1,05 МПа,

6) Модуль упругости бетона: Еb=30000 МПа.

Проверяем выполнение условия:

sp+p

При электротермическом способе натяжения:

p=30+360/l = 30+360/6,0 = 90 МПа,

где: l - длина стержня; l = 6,0 м,

sp=0,75х785=588,75 МПа,

sp+p = 590+93,16 = 683,16 МПа

Вычисляем предельное отклонение предварительного напряжения по формуле:

где: nр - число напрягаемых стержней плиты. Коэффициент точности натяжения при благоприятном влиянии предварительного напряжения по формуле:


При проверке по образованию трещин в верхней зоне плиты при обжатии принимается:

Предварительное напряжение с учетом точности натяжения:

sp=0,9×588,75=529,875 МПа.

Подсчет нагрузок на 1 м2 перекрытия приведен в таблице 1.

4.5 Нагрузки. Расчетные и нормативные нагрузки

Подсчет нагрузок на 1м2перекрыти приведен в таблице 1. Находим расчетную нагрузку на 1м длины при ширине плиты , с учетом коэффициента надежности по назначению здания ;

Постоянная

Полная

Нормативная нагрузка на 1м длины:

Постоянная


Полная

В том числе постоянная длительная

Таблица .1

Вид нагрузки

Нормативная нагрузка

кН/м2

Коэф-т надежности по нагрузке

Расчетная нагрузка

кН/м2

Постоянная: Собственный вес ребристой плиты Тоже слоя цементного раствора () Тоже керамической плитки

3,0

0,44

0,24

1.1

1.3

1.3

3,3

0,57

0,264

Итого

Временная: В том числе длительнодействующая кратковременная

3,68

3,5

2,0

1,5

-

1.2

1.2

1.2

4,134

4,2

2,4

1,8

Итог В том числе: Длительная Кратковременная

7,18

5,68

1,5

-

-

-

8,534

6,534

1,8

4.6 Расчёт пустотной плиты по предельным состояниям

Усилия от расчетных и нормативных нагрузок. От расчетной нагрузки:


От нормативной полной нагрузки:

От нормативной постоянной длительной:

4.7 Установление размеров сечения плиты

Высота сечения многопустотной предварительно напряженной плиты h =22 см; рабочая высота сечения h0=h-a=22-3=19 см; толщина верхней полки 3,1см; нижней -3см. Ширина рёбер: средних 3,2см, крайних- 4.1см. В расчетах по предельным состояниям первой группы расчетная толщина сжатой полки таврового сечения h’f=3,0 cм; отношение h’f/h=3,0/22= =0.14 >0.1, при этом в расчет вводится вся ширина полки b’f=196 cм; расчетная ширина ребра: b=196-10×15,9=37 см.

4.8 Расчет прочности плиты по сечению, нормальному к продольной оси,М=60.5295 кН×м

Сечение тавровое с полкой в сжатой зоне.

Вычисляем:


здесь SR=Rs=680+400-588.75=491.25 МПа; в знаменателе формулы принято 500 МПа, поскольку b2<1.

Коэффициент условий работы, учитывающий сопротивление напрягаемой арматуры выше условного предела текучести, согласно формуле:

см2.

Принимаем 10 стержней  8 мм с Аs=5.03 см2.

4.9 Расчет прочности плиты по сечению, наклонному к продольной оси, Q=43.7827 кН

Влияние усилия обжатия P= 245.84 кH:

Проверяем, требуется ли поперечная арматура по расчёту.

Условие:

Qmax=43.7827×103 Н<2,5×Rbt×b×h0=2,5×0,9×1,05×(100)×37×19=166×103 Н – удовлетворяется.

При


и поскольку

0,16×jb4×(1+jn)×Rbt×b=0,16×1,5×(1+0,333)×0,9×1,05×37×100=1118.6Н/см >118.446 Н/см,

принимают с=2,5×h0=2,5×19= 47,5 см.

Другое условие: при

Q = Qmax – q1×c = 43.7827×103 – 118.446×47,5 = 38.1565×103 H,

- удовлетворяется.

Следовательно, поперечной арматуры по расчёту не требуется.

На приопорных участках длиной l/4 арматуру устанавливают конструктивно, в средней части пролёта поперечная арматура не применяется.

4.10 Расчет пустотной плиты по предельным состояниям второй группы

Геометрические характеристики приведенного сечения. Круглое очертание пустот заменяют эквивалентным квадратным со стороной:

h=0.9d=0,9·15,9=14,31см.

Толщина полок эквивалентного сечения: h’f=h=(22-14,31) ·0,5=3,845см.

Ширина ребра 196-9·14,31=52.9 см.

Ширина пустот 196-42.9=143.1 см.

Площадь приведённого сечения Ared=196·22-143.1·14,31=2264.239 см2. Расстояние от нижней грани до центра тяжести приведённого сечения: y0=0,5h=0,5·22=11см. Момент инерции сечения (симметричного):


см4.

Момент сопротивления сечения по нижней зоне:

см3;

то же, по верхней зоне  см3.

Расстояние от ядровой точки, наиболее удалённой от растянутой зоны (верхней), до центра тяжести сечения по формуле

cм;

то же, наименее удалённой от растянутой зоны (нижней) rinf =4,74 см. Упругопластический момент сопротивления по растянутой зоне согласно формуле:

см3,

здесь γ=1,5 для двутаврового сечения.

Упругопластический момент по растянутой зоне в стадии изготовления и обжатия W’pl=18950.85 см3.

Потери предварительного напряжения арматуры.

Коэффициент точности натяжения арматуры p=1. Потери от релаксации напряжений в арматуре при электротермическом способе натяжения:

Потери от температурного перепада между натянутой арматурой и упорами, так как при пропаривании форма с упорами нагревается вместе с изделием.

Эксцентриситет этого усилия относительно центра тяжести приведенного сечения:

eop=y0-d=11-3 = 8 см

Напряжение в бетоне при обжатии:

МПа

Устанавливаем величину передаточной прочности бетона из условия:

Rbp=3.09/0,75=4.12<0.5×B25=12,5 МПа

Принимаем Rbp=12,5МПа. Тогда отношение

bp/Rbp=3.09/12,5=0,2472.

Вычисляем сжимающее напряжение в бетоне на уровне центра тяжести напрягаемой арматуры от усилия обжатия Р1 (без учета изгибающего момента от веса плиты):

МПа

Потери от быстронатекающей ползучести при

bp/Rbp=2.59/12,5=0.2072


С учетом потерь:

Р1=Аs×(sp-los1)=5.03×(588.75-25.9505)×(100)=283088 H

МПа;

Усилие обжатия с учетом полных потерь:

Р2=Аs×(sp-los)=5.03×(588.75-100)×(100)=245,84 кН

Расчет по образованию трещин, нормальных к продольной оси

Производится для выяснения необходимости проверки по раскрытию трещин. Коэффициент надежности по нагрузке f=1; М=52,1481 кН×м.

Вычисляем момент образования трещин по приближенному способу ядровых моментов:

Mcrc=Rbt,ser×Wpl+Mrp=1.6×18950,85×(100)+ 2818801,44 =58,51 кН×м

Здесь ядровый момент усилия обжатия при sp=0.9:

Mrp=sp×P2×(eop+r)=0.9×245840×(8+4.74)=2818801,44 H×см

поскольку М=52,1481

Проверим, образуются ли начальные трещины в верхней зоне плиты при ее обжатии при значении коэффициента точности натяжения sp=1.10 (момент от веса плиты не учитывается).


Расчетное условие:

sp×P1×(eop-rinf)-M

1.10×287257×(8-4,74) =1030103,602 H×см

1×18950,85×(100)=1895085 H×см

1030103,602 H×см <1895085 H×см

Условие удовлетворяется, начальные трещины не образуются.

здесь Rbtp=1МПа - сопротивление бетона растяжению, соответствующее передаточной прочности бетона Rbp=12.5 МПа.

Расчет прогиба плиты.         Прогиб определяется от нормативного значения постоянной и длительной нагрузок, предельный прогиб

f=l0/200=563/200=2,815 см.

Вычисляем параметры, необходимые для определения прогиба плиты с учетом трещин в растянутой зоне. Заменяющий момент равен изгибающему моменту от постоянной и длительной нагрузок М=41,2536 кН×м; суммарная продольная сила равна усилию предварительного обжатия с учетом всех потерь и при sp=1; Ntot=P2=245,84 кН; эксцентрисистет:

es,tot=M/Ntot=4125360/245840=16,78 см,

 (принимаем )

Коэффициент, характеризующий неравномерности деформаций растянутой арматуры на участке между трещинами:


Вычисляем кривизну оси при изгибе:

здесь b = 0.9; b = 0.15 - при длительном действии нагрузок.

Аb== 196×3,845=754 см2; z1=h0-0.5h=19-0,5*3,845=17,0775 -плечо внутренней пары сил.

Вычисляем прогиб плиты:


5. Расчет сборного неразрезного ригеля

5.1 Конструктивная и расчетная схемы, нагрузки, расчетное сечение

Ригели расположены поперек здания, образуя с колоннами несущие поперечные рамы. Стык ригеля с колонной принят консольным. Жесткость стыка обеспечена сваркой закладных деталей и выпусков арматуры с последующим замоноличиванием стыка. Опирание ригеля на колонну принято шарнирным. Заделка ригеля в стену принято 250 мм. Поперечные рамы работают на восприятие вертикальных нагрузок.

Рис.5 Расчетная схема рамы

Рама имеет регулярную схему этажей и равные пролеты.


Рис. 6 Конструктивная схема опирания ригеля.

Нагрузка от плит перекрытия принята равномерно распределенной, ширина грузовой полосы (шаг поперечных рам) равен l = 6,0 м.

Определяем нагрузки.

1. Расчетная нагрузка на 1 м длины ригеля – постоянная от перекрытия:

где: q – расчетная постоянная нагрузка на плиту с учетом ее собственного веса (см. табл.1);  - коэффициент надежности по нагрузке;

2. Постоянная нагрузка от собственного веса ригеля:

где: - размеры сечения ригеля, равные 300×600мм (см. п.п.4. 2.); - коэффициент условий работы бетона;;


3. Полная постоянная нагрузка:

.

4. Временная длительная:

где: -временная расчетная длительная нагрузка на перекрытие (см. табл. 1);

5. Временная кратковременная:

где:- временная расчетная кратковременная нагрузка на перекрытие (см. табл. 1);

6. Полная временная нагрузка:

.

7. Полная расчетная нагрузка:

5.2 Усилия в сечениях ригеля

Отношение погонных жесткостей ригеля и колонны:


,

где

- момент инерции сечения колонны. Принимаем сечение колонны равным 350×350 мм;

- момент инерции сечения ригеля;

- высота этажа;

Опорные моменты:

от постоянной нагрузки: M=a×g×l2.

от временной нагрузки: M=b×u×l2. от полной нагрузки: M=(a×g+b×u)×l2.

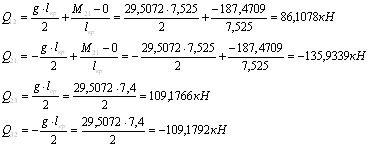

Поперечные силы:

Схема 1:


Схема 2:

Схема 3:

Схема 4:

Пролётные моменты:


Схема 1:

Схема 2:

Схема 3:

Схема 4:

5.3 Опорные моменты ригеля по граням колон

Для схемы 1+2:

Для схемы 1+3:

Для схемы 1+4:

5.4 Построение эпюр

По данным расчетов п.п. 5.2-5.3 строятся эпюры изгибающих моментов и поперечных сил

5.5 Расчет прочности нормального сечения

Бетон тяжелый В25, Rb=14.5 МПа, Rbt=1.05 МПа, , Eb=30 000МПа, hр=650 мм, bр=350 мм, арматура рабочая класса А-III, Rs=365 МПа, Es=200000 МПа. Оптимальная относительная высота сжатой зоны бетона . Требуемая рабочая высота сечения:

.


Принимаем hо = 50 см. Тогда полная высота ригеля составит:

Окончательно принимаем hо = 65 см.

Подбор арматуры:

Сечение 1-1.

(см. рис. 9).

По табл. 3.1 (1) находим

Находим требуемую площадь нижней арматуры:

По приложению 6(1) принимаем нижнюю арматуру 4ф20 А-III c AS=12,56 см2, верхнюю арматуру принимаем конструктивно 2ф12 A-III с AS=2.26см2. Сечение 2-2.

По табл. 3.1 (1) находим


По приложению 6(1) принимаем нижнюю арматуру 4ф16 А-III c AS=8,04см2, верхнюю арматуру принимаем конструктивно 2ф16 A-III с AS=4.02 см2.

Сечение 3-3.

Нижняя арматура такая же, как в сечение 1-1. Находим верхнюю арматуру.

По табл. 3.1 (1) находим

По приложению 6(1) принимаем верхнюю арматуру 2ф32 А-III c AS=16,08см2,

Сечение4-4.

Нижняя арматура такая же, как в сечение 2-2: 2ф16 А-III c AS=4,02см2.

По приложению 6(1) принимаем верхнюю арматуру 2ф32 А-III c AS=16,08см2.

5.6 Расчет по наклонному сечению

На средней опоре поперечная сила Q=247,3377 кН. Диаметр поперечных стержней устанавливаем из условия сварки их с продольной арматурой диаметром d=2мм и принимаем равным dsw=8 мм (прил.9) с площадью As=0.503 см2.При классе A-III Rsw=285 МПа; поскольку , вводим коэффициент условий работы  и тогда . Число каркасов -2, при этом . Шаг поперечных стержней по конструктивным условиям s=h/3=65/3=21,666 см. На всех приопорных участках длиной l/4 принят шаг s=20 см, в средней части пролета шаг s=3h/4=3*65/4=45 см.

Вычиляем:

.

 — условие удовл.

Требование:

— удовлетворяется.

Расчет прочности по наклонному сечению

Вычисляем:

.

Поскольку:

<


значение с вычисляем по формуле:

-

условие не выполняется, поэтому принимаем с=203,13. При этом:

.

Поперечная сила в вершине наклонного сечения:

.

Длина проекции расчетного наклонного сечения:

принимаем .

Вычисляем:

Условие прочности:

— обеспечивается.


Проверка прочности по сжатой полосе между наклонными трещинами:

Условие:

— обеспечивается.

5.7 Построение эпюры материала

Принятая продольная арматура подобранна по максимальным пролетным и опорным моментам. По мере удаления от опор момент увеличивается, поэтому часть продольной арматуры ближе к опорам можно оборвать.

Порядок обрыва продольной арматуры

1. Строим в масштабе огибающую эпюру моментов и поперечных сил от внешней нагрузки.

2. Определяем моменты, которые могут воспринять сечения, армированные принятой арматурой (ординаты моментов эпюры материалов).

3. В масштабе эпюру моментов материалов накладывают на огибающую эпюру моментов.

4. Определяют анкеровку обрываемых стержней за теоретические точки обрыва.

Определение моментов

а) момент, который может воспринять сечение, армированное 4ф20 арматуры класса А-III c As=12,56 см2 (первый пролет, нижняя арматура):

Определяем процент армирования:

,

где величина защитного слоя аs=5см,.

Вычисляем:

,

тогда по табл. 3.1. .

 б) момент, который может воспринять сечение, армированное 2ф20 арматуры класса А-III c As=6,28 см2 (первый пролет, нижняя арматура):

аs=3см,

.

Тогда:

,

,


в) момент, который может воспринять сечение, армированное 2ф12 арматуры класса А-III c As=2,26 см2 (первый пролет, верхняя ар-ра): аs=4 см,

,

,

,

отсюда.

г) момент, который может воспринять сечение, армированное 4ф16 арматуры класса А-III c As=8,04 см2 (второй пролет, нижняя арматура):

аs=5см,

.

Тогда:

,

 ,

д) момент, который может воспринять сечение, армированное 2ф16 арматуры класса А-III c As=4,02 см2 (второй пролет, нижняя арматура):


аs=3см,

,

,

,

отсюда.

е) момент, который может воспринять сечение, армированное 2ф16 арматуры класса А-III c As=4.02 см2 (второй пролет, верхняя арматура):

аs=4см,

,

,

,

отсюда.

ж) момент, который может воспринять сечение, армированное 2ф32 арматуры класса А-III c As=16,08 см2 (на опоре, верхняя арматура):


аs=4см,

,

,

,

отсюда.

Т.о. получаем следующие значения моментов на пролетах и опоре:

Крайний пролет:

Средний пролет:

Опора:

Определение анкеровки обрываемых стрежней.

Из двух условий: выпуск продольной арматуры должен быть больше:

1. ,

2.

где: Q – поперечная сила в точке теоретического обрыва (определяем по эпюре); d - диаметр обрываемого анкерного стержня; Принимаем большее из двух значений.

Таким образом, получаем:

1-я точка теоретического обрыва:

окончательно принимаем значение W1=49 см. 2-я точка теоретического обрыва:

окончательно принимаем значение W2=48 см.


3-я точка теоретического обрыва:

окончательно принимаем значение W3=83 см. 4-я точка теоретического обрыва:

окончательно принимаем значение W4=64 см. 5-я точка теоретического обрыва:

окончательно принимаем значение W5=85 см. 6-я точка теоретического обрыва:

окончательно принимаем значение W4’=41 см. 7-я точка теоретического обрыва:


окончательно принимаем значение W5’=64 см. Значения выпусков выносим на эпюру материала (см. лист 16).


6. Расчет и конструирование колонны

6.1 Определение нагрузок и продольных усилий

Нагрузка от покрытия и перекрытия приведена в таблице 6.1

Таблица 6.1

Вид нагрузки

Нормативная нагрузка

Н/м2

Коэф-т надежности по нагрузке

Расчетная нагрузка

Н/м2

Нагрузка от покрытия:

Постоянная: 1.Рулонный ковер в 3 слоя 2.Цем. стяжка

3. Утеплитель (пенобетонные плиты с)

4. Пароизоляция

5. Сборные плиты покрытия

6. Ригель

0.12

0.44

0.48

0.04

3,0

0.96

1.2

1.3

1.2

1.2

1.1

1.1

0.144

0.572

0.576

0.048

3,300

1,060

Итого:5,045.700
Временная (снеговая): длительнодействующая кратковременная

0.45

1.05

1.4

1.4

0.630

1,470

Итого:1.502.100

ВСЕГО:

В том числе длительная

6,54

5,49

7.800

6,330

Нагрузка от перекрытия:

Постоянная: Собственный вес многопустот. плиты Тоже слоя цементного раствора () Тоже керамической плитки  Ригель

3,00

0.44

0,24

0,96

1.1

1.3

1.1

1,1

3,300

0.572

0.264

1,056

Итого:4,64-5,192
Временная: В том числе длительнодействующая кратковременная

2,0

1.5

1.2

1.2

2,4

1.8

Итого:3,54,2
 ВСЕГО: В том числе: постоянная (3180Н/м2) и длительная (6500 Н/м2)

8,14

6,64

1.2

9,394

7,594


Грузовая площадь:

,

где l1 и l2- шаг колонн в обоих направлениях, м.

Определяем нагрузку от веса колонны в пределах одного этажа:

.

Расчетная длина колонны в многоэтажных зданиях принимается равной высоте этажа.

Подсчет нагрузки на колонну приведен в таблице 6. 2.

6.2 Определение изгибающих моментов колонны от расчетных нагрузок

Изгибающие моменты стоек определяются по разности абсолютных значений опорных моментов ригеля в узле. Для определения опорных моментов ригелей 1- го этажа находят коэффициент:

I. Определение максимальных моментов в колонне при загружении по схеме 1+2:


Здесь: значения  и  определяются по приложению 11(табл. 1) (1) по схемам 1 и 2 соответственно. Разность абсолютных значений опорных моментов в узле: — от действия полной нагрузки

от действия длительной нагрузки

Изгибающие моменты колонны 1- го этажа:

при действии полной нагрузки

;

при действии длительной нагрузки

;

Изгибающие моменты колонны 2- го этажа:

при действии полной нагрузки

;

при действии длительной нагрузки

;


II. Определение максимальных моментов в колонне при загружении по схеме 1+1(постоянная + временная нагрузки) от действия полной нагрузки определяется разность абсолютных значений опорных моментов в узле:

Изгибающие моменты колонны 1- го этажа.

при действии полной нагрузки

;

при действии длительной нагрузки

;

Изгибающие моменты колонны 2- го этажа:

при действии полной нагрузки

;

при действии длительной нагрузки

;


6.3 Расчет прочности средней колонны

Расчет ведется по двум основным комбинациям усилий:

по схеме 1+1, дающей максимальные продольные усилия;

по схеме 1+2, дающей максимальные изгибающие моменты;

Схема загружения 1+2: — от действия полной нагрузки

;

здесь: NMAX=1302,1298кН - принято по таблице 6.2; l=lСР=7,4 м — от действия длительной нагрузки

Схема загружения 1+1: — от действия полной нагрузки

 — от действия длительной нагрузки

Подбор сечений симметричной арматуры. Класс тяжелого бетона В25 и класс арматуры А-III принимаем такими же, как и для ригеля. Для расчета принимаем большую площадь. Рабочая высота сечения , ширина b = 35 см, эксцентриситет силы


.

Случайный эксцентр

Подобные работы:

Актуально:
