Обнаружение многопозиционного сигнала Баркера на фоне гауссовского шума

Настоящая курсовая работа завершает изучение дисциплины "Основы компьютерного проектирования и моделирования РЭС". Цель проектирования – приобретение студентами первого опыта самостоятельной разработки радиотехнической системы с помощью пакета программ OrCAD на примере системы обнаружения многопозиционного сигнала на фоне гауссовского шума (см. рисунок 1).

Описание: 2011-02-21_224017.jpg

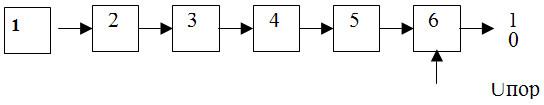

Рисунок 1 – Структурная схема обнаружителя радиосигналов

1) генератор многопозиционного кода

2) модулятор

3) канал связи с шумом

4) УВЧ и демодулятор

5) согласованный фильтр

6) решающее устройство

Генератор сигнала 1 формирует n-позиционный сигнал (код Шермана, Баркера и т.п.), который поступает на вход модулятора 2, где осуществляется манипуляция несущей по амплитуде (АМн), либо по фазе (ФМн), либо по частоте (ЧМн). Далее высокочастотный сигнал поступает в радиоканал 3,содержащий передающую и приемную антенны и среду распространения радиоволн, в которой действуют различные источники как естественных, так и индустриальных радиопомех. Из приемной антенны ВЧ - сигнал поступает в усилитель высокой частоты (УВЧ) и демодулятор 4. Согласованный фильтр (СФ) 5 обеспечивает подавление шума (максимизирует отношение сигнал/шум в момент окончания входного сигнала). Решающее устройство 6 срабатывает при превышении заданного порогового уровня Uпор сигналом с выхода СФ и формирует короткий прямоугольный импульс. Наличие этого импульса ("1") на выходе решающего устройства (РУ) свидетельствует об обнаружении сигнала.


1. ГЕНЕРАТОР КОДА БАРКЕРА

Автокорреляционная функция сигнала u(t), заданного на интервале (0,T) вычисляется по формуле:

(1)
