Электроснабжение бумажной фабрики

Электротехнические установки, машины, агрегаты, автоматизированный электропривод непосредственно участвуют в технологическом процессе. От технического уровня, режима работы, условий эксплуатации электрооборудования зависит производительность, качество и себестоимость продукции, т.е. все основные показатели эффективности работы, как отдельных цехов, так и всего предприятия в целом. От грамотного построения электроснабжения и эксплуатации электрооборудования существенно зависит успех всей производственной деятельности. Поэтому умелые действия специалиста -энергетика, совместно со специалистом - технологом, должны быть направлены на рациональное построение системы электроснабжения, расходование и экономию электроэнергии.

Дипломный проект является самостоятельной творческой работой, в которой воплощаются все полученные знания и опыт. В нем проявляется умение разрабатывать и принимать решения, особенно в условиях неопределенности исходных данных, определяющие как каждый элемент, так систему электроснабжения в целом.


1. ОПИСАНИЕ

1.1 Исходные данные

Таблица№1 Ведомость электрических нагрузок фабрики.

Наименование цеха

Кс

cosj

d,

  Вт/м2

Pуст,

кВт

Кате-гория
1Столовая0,60,751470II
2Склад (лесотаски, пилы)0,70,8512400II
3Цех бумажных машин № 10,80,8162500I
4Трепковарка0,60,7514400II
5Цех бумажных машин № 20,80,85162600I
6Кислородный цех (насосы)0,80,85141000II
7Цех бумажных машин № 30,80,8162600II
8Дереворубка0,70,920800II
9Отбельный цех0,50,816400II
10Пожарное депо0,40,751080III
11лаборатория0,70,8512150II
12Административный корпус0,50,810100III
13Насосная0,80,8514300II
Насосная (6 кв 2х400)0,8-0,91200
14Учебные мастерские0,60,814400II
15Варочное отделение0,50,716500II
16Склад0,40,810100II
17Ремонтно-механический цех0,50,818120III
18Склад0,60,751660II
19Автобаза0,50,814300II
20Кислородная станция0,80,8512800I
Кислородная станция (6 кв 2х315)0,8-0,91400
21Цех бумажных машин № 40,80,85142200II
22Цех бумажных машин № 50,80,8142500II
23Склад огнеопасных грузов0,30,7510100II

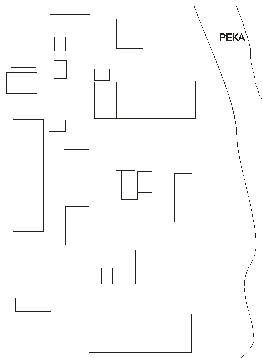

Генеральный план фабрики

Рисунок 2 Генеральный план фабрики


2. ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

2.1 Метод коэффициента спроса

Расчетный максимум, необходимый для выбора почти всех элементов системы электроснабжения: сечения проводников, трансформаторов ППЭ, отключающей аппаратуры, измерительных приборов и так далее, определяемый сначала для отдельных цехов, а затем и для всей фабрики в целом, находится по коэффициенту спроса по выражению:

                             (2.1.1),

где:  расчётный максимум соответствующего цеха без учёта освещения, кВт;

коэффициент спроса соответствующего цеха.

Расчёт силовой нагрузки для цеха №13 состоящей из нагрузки выше 1000В и ниже 1000В:

 кВт;

 квар;

 кВт;

квар.

Для остальных цехов расчёт представлен в таблице №2.

Кроме того, необходимо учесть нагрузку искусственного освещения цехов и территории фабрики.

Эта нагрузка определяется по удельной мощности освещения, по выражению:


                         (2.1.2),

где : F– освещаемая площадь, ;

δ – удельная плотность осветительной нагрузки, Вт/м2,

КСО – коэффициент спроса осветительной нагрузки;

tgφ – коэффициент мощности осветительной нагрузки.

Для освещения складов и цехов используем люминесцентные лампы с cosφ=0,75 (tgφ=0,88), для территории предприятия  используются дугоразрядные лампы  (ДРЛ) с cosφ=0.5 и (tgφ=1,73).

Расчет освещения для цеха №1

кВт

квар

Для остальных цехов расчёт приведён в таблице № 2.

Полная нагрузка цеха напряжением до 1000В представляет собой сумму силовой и осветительной нагрузки:

                        (2.1.3)

Для цеха №1  кВт,

  квар.

Дальнейший расчёт нагрузок по цехам приведён в таблице № 2.

Таблица№2

Рн

cosφ

tgφ

Кс

Рм кВт

Qм квар

F,

м2

δ,

Вт/м2

Ксо

Ро

кВт

Qо

квар

Рм

кВт

Qм

квар

Sм

кВА

170

0,75

0,88

0,64236,96800140,910,0845,8352,0882,7997,81

2400

0,85

0,62

0,7280173,62800120,930,2418,75310,24192,35365,03

32500

0,8

0,75

0,8200015002100160,930,2422,682030,241522,62537,8

4400

0,75

0,88

0,6240211,2800140,910,0845,83250,08257,03358,61

52600

0,85

0,62

0,820801289,61600160,923,0414,282103,041303,82474,4

1234567891011121314

61000

0,85

0,62

0,88004964700140,959,2236,72859,22532,72Расчет намагничивающего устройства для магнитопорошкового метода неразрушающего контроля
