Проведение энергетического обследования офиса

Энергетический аудит - это техническое инспектирование, энергогенерирование и энергопотребление предприятия с целью определения возможности экономии энергии и предоставление помощи предприятию в осуществлении мероприятий, которые обеспечивают экономию энергоресурсов на практике.

Сложность предприятия как объекта в целом складывается в тесной взаимосвязи всех ее систем. Так, предложение по экономии одного из энергоресурсов может вызвать увеличение потребления другого или отобразиться на выпуске продукции.

Задачи энергетического аудита:

- обнаружить источники нерациональных энергозатрат и неоправданных потерь энергии;

- разработать на основе технико-экономического анализа рекомендации из их ликвидации, предложить программу по экономии энергоресурсов и рациональному энергоиспользованию, предложить очередность реализации предложенных мероприятий с учетом объемов затрат и сроков окупаемости.

Процесс проведения энергетического аудита должен включать в себя:

- первоначальный обзор потоков энергии на основных технологических процессах и установках предприятия;

- создание карты потребления энергии на предприятии; на этом этапе определяется общее потребление энергии и потребление отдельных цехов, участков и технологических установок;

- анализ баланса энергопотребления и сравнение его с аналогом или данными других подобных технологических процессов;

- после осмотра и анализа выявляются возможности для экономии энергии на данном предприятии и определяются приоритеты в исполнении тех или иных рекомендаций аудитора в зависимости от предполагаемого потенциала экономии энергии;

- подготовка энергетическим аудитором отчета о проделанной работе, принятие решения руководством предприятия о порядке внедрения предлагаемых энергосберегающих мероприятий.


1. Описание офиса и систем энергоснабжения

1.1 Общие сведения

Офис находится по адресу: г. Горловка, пгт.Пантелеймоновка, ул.Пушкина, д.3. Год строительства офиса – 1966г., форма собственности – частная, земля приватизированная. Офис состоит из 3 комнат жилой площадью 36,9 м2 , в том числе 1-я комната – 5,0 м2 , 2-я комната – 6,5 м2 , 3-я комната –25,4 м2, кухня площадью – 9,0 м2, ванной комнаты и санузла – 3,45м2, котельная– 3,0 м2, коридора – 6,1 м2, общей площадью 58,45 м2.

Техническая характеристика жилых и подсобных помещений офиса:

- материал наружных стен: кирпич;

- материал перекрытия: деревянные балки;

- материал межкомнатных стен: кирпич;

- материал полов: жилых комнат – деревянные с ПХВ покрытием, передних –– деревянные с ПХВ покрытием , кухни – деревянные, туалета – керамическая плитка.

- высота помещений: 2,7 м2.

Офис оборудован водопроводом, канализацией (сливная яма), индивидуальным отоплением, электроосвещением.

Схема офиса представлена в приложении А.

1.2 Описание системы газоснабжения

-предприятие, обеспечивающее услуги газоснабжения: ОАО "Донецкоблгаз" Ясиноватское управление по газоснабжению и газификации

- потребитель газа: газовая печь ПГ4-К 4-х конфорочная

- Расход: 0,35 м3

- общая мощность: 9,62 кВт

- минимальная/максимальная температура духовки: 150/300оС

- размеры - высота/ширина/глубина: 850/600/600 мм

- газовый нагреватель проточной воды: PG6

- расход воды: 6 л/мин - при нагреве воды до t=50°C

8,5 л/мин - при нагреве воды до t=35°C

12 л/мин - при нагреве воды до t=25°C

- рабочее давление воды: 60-600 кПа

- теплопроизводительность: 300 ккал/мин

- тепловая нагрузка: 370 ккал/мин

- расход газа: 108 л/мин = 2,7 м3

- КПД 82%

- размеры: 225/375/820 мм

- газовый котёл отопительный водогрейный КЧМ-2:

- расход у.т.: 7,8-8,5 кг/м3

- общая мощность: 197 кВт

- номинальное рабочее давление газа в сети: 1300 Па

- пропускная способность по газу: 1-2,7 м3

- температура регулирования: 50-90 °С

- номинальная тепловая нагрузка горелки: 1400 ккал/ч

- поверхность нагрева котла: 2,07 м2

- система учета потребления газа: нормирована

- права и обязанности потребителя и поставщика газа: указаны в договоре

- схема газоснабжения в пределах офиса представлена в приложении Б.

1.3 Описание системы теплоснабжения

- тип системы отопления: индивидуальное;

- схема системы отопления: двухтрубная, горизонтальная, с верхней разводкой;

- температурный график: 90/70 (зависит от температуры наружного воздуха);

- отопительные приборы: радиатор чугунно-секционный, трубы (2ʺ);

- газовый котёл отопительный водогрейный КЧМ-2;

- котёл обложен огнеупорным кирпичом;

- права и обязанности потребителя и поставщика отопления указаны в договоре;

- схема отопления представлена в приложении 3.

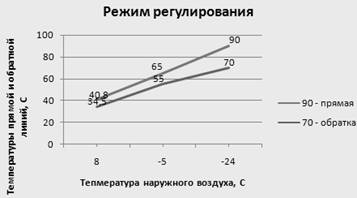

Рисунок 1.1 Температурный график

1.4 Описание системы электроснабжения

- предприятие, обеспечивающее услуги электроснабжения

" Донецкоблэнерго" Горловский РЭС

- система учета: счетчик однофазный (U=220V, I=A, f= 50Hz)

- в системе используется 6 штепсельных розеток двухполюсных, 6 одноклавишных выключателя и 1 двухклавишных выключателя;

- провода лужёные (d=1/2,5 мм2), многожильные, разводка по чердаку в трубах 1/2";

-список и характеристика оборудования, потребляющего электрическую энергию, представлены в таблице 1.1:


Таблица 1.1 – Характеристика потребителей электроэнергии

прибортипмодельU,Bf,ГцW,Вт
1телевизорLGBZ032205080
2утюгClatronikDB3061220-24050-602200
3фенEuroluxEL-190723050-601900
4пылесосDelonghi230501600
5холодильникINDESITR27G 0,88кВт в сутки
6Стир.машинаINDESIT220502100
7DVD плеерBBK2025015
