Основы технической диагностики автомобилей

Задача № 1

Диагностирование освещения и сигнализации

Рабочее место слесаря-авторемонтника (электрика)

Оснащение рабочего места

Задача № 2

Диагностирование тормозных систем

Вывод

Список используемой литературы


Введение

Слово диагностика в переводе с греческого означает "способный распознать".

Технологический процесс определения технического состояния автомобиля без разборки и заключение о необходимом обслуживании или ремонте называют диагностированием. Диагностика изучает формы проявления технических состояний, методы и средства обнаружения неисправностей и прогнозирование ресурса работы объекта без его разборки. Она позволяет количественно оценить безотказность и эффективность автомобиля и прогнозировать эти свойства в пределах остаточного ресурса или заданной наработки.

Диагностика поддерживает на высоком уровне надёжность автомобилей, уменьшает расход запасных частей, материалов и трудовых затрат на ТО и ремонт, повышает производительность автомобиля и снижает себестоимость перевозок.

В условиях автотранспортных предприятий (АТП), станций технического обслуживания автомобилей (СТОА) на основании ГОСТ 25044-81 диагностика должна решать следующие задачи:

уточнение выявленных в процессе эксплуатации отказов и неисправностей;

выявление автомобилей, техническое состояние которых не соответствует требованию безопасности движения и охраны окружающей среды;

выявление перед ТО неисправностей, для устранения которых необходимы трудоёмкие ремонтные или регулировочные работы в зоне ТР;

уточнение выявленных в процессе проведения ТО и ТР характера и причин отказов и неисправностей;

прогнозирование безотказной работы агрегатов, систем и автомобиля в целом в пределах меж осмотрового пробега;

выдача информации о техническом состоянии подвижного состава для планирования, подготовки и управления производством ТО и ТР.

На основании Положения и "Руководства по диагностике технического состояния подвижного состава автомобильного транспорта, РД 200 РСФСР 15-0150-81" (6) по назначению, объёму работ, месту в технологическом процессе ТО и ремонта диагностирование подразделяется:

общее диагностирование (Д - 1);

углублённое (поэлементное) диагностирование (Д - 2);

рабочее диагностирование (Др.).

Диагностирование Д - 1 проводится перед каждым ТО - 1 в день постановки автомобиля на обслуживание и предназначено главным образом для определения технического состояния агрегатов, узлов, систем автомобиля, обеспечивающих безопасность движения.

Диагностирование Д - 2 предназначено для определения мощностных и экономических показателей автомобиля, а также для выявления скрытых неисправностей, отказов, их места, характера и причин. По результатам Д - 2 устанавливается объём ремонтного воздействия, и оно проводится перед ТО - 2 за 1-2 дня до постановки автомобиля на обслуживание с целью подготовки производства к выполнению выявленного объёма работ.

Диагностирование Др служит для контроля технического состояния агрегатов, узлов и систем автомобиля в процессе ТО и ТР на специализированных постах (контроль и регулировка света фар, углов установки колёс, приборов системы зажигания и др.).

Чтобы определить, в каком состоянии находится автомобиль или его элементы, необходимо знать их параметры технического состояния, заданных нормативно-технической документацией завода-изготовителя.

Под параметром понимается качественная и количественная мера, характеризующая состояние системы, механизма, элемента и процесса в целом.


Задача № 1

Задание: Диагностирование системы зажигания и электрооборудования автомобиля ЗИЛ:

Описать возможные методы выполнения диагностирования по заданию.

Выбрать оборудование для проведения операции.

Перечислить возможные неисправности.

Составить подробную технологическую карту диагностики (карта).

Выполнить планировку участка диагностики с расположением оборудования.

Диагностирование источников тока и элементов системы зажигания.

Источники тока - АКБ и генератор с реле-регулятором - обеспечивает работу системы зажигания, контрольных и осветительных приборов и пусковых устройств.

На систему электрооборудования приходится около половины всех отказов и неисправностей автомобиля. От технического состояния АКБ зависит лёгкость пуска двигателя стартером, мощность электрической искры, особенно при обеднении рабочей смеси и увеличении искрового промежутка между электродами свечей.

Исправная работа генератора и реле-генератора обеспечивает своевременный под заряд АКБ и питание всех потребителей электрическим током при работающем двигателе.

Объём работ по техобслуживанию электрооборудования автомобиля занимает более 15% от общего.

В процессе эксплуатации АКБ возникают самые различные отказы и неисправности, которые приводят к невозможности дальнейшей эксплуатации автомобиля (табл.1).

Увеличение срока службы АКБ возможно за счёт регулярного выполнения контрольно-диагностических операций во время проведениятех обслуживаний.

При ТО-1 необходимо проверить уровень электролита в элементах батареи, надёжность контакта наконечников проводов с зажимами и крепление батареи.

При ТО-2, помимо перечисленного, проверить плотность электролита и степень заряженности АКБ под нагрузкой.

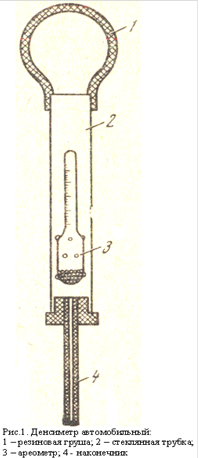

Для обеспечения объективной оценки тех состояния АКБ применяют мерную стеклянную трубку с делениями, автомобильный денсиметр, нагрузочную вилку модели ЛЭ-2 или специальный прибор модели ЛЭ-3М для проверки степени заряженности АКБ в целом.

Нагрузочная вилка модели ЛЭ-2 позволяет определить напряжение в каждом элементе батареи. Нагрузочная вилка состоит из нагрузочных резисторов 7 и 8 (рис.2), смонтированных между ножками 4 вилки и вольтметра 3. Нагрузочные резисторы вилки подбирают в соответствии с ёмкостью АКБ.

Прибор ЛЭ-3М (рис.3) более удобен для использования его в качестве диагностического при определении напряжения АКБ при нагрузке, близкой к стартерной.

Периодичность диагностирования генераторов, реле-регуляторов, элементов системы зажигания и пусковых устройств приурочивают ко второму техобслуживанию. Для целей диагностирования рассматриваемых элементов используют универсальные, переносные и передвижные приборы и стенды, позволяющие комплексно оценивать тех состояние электрооборудования.

Внешние признаки нарушения нормальной работы и структурные изменения элементов генераторов, реле-регуляторов, системы зажигания и стартера приведены в табл.2,3 и 4.


Таблица 1.

Признаки нарушения нормальной работы АКБ и необходимые технические воздействия.

Внешние признаки (симптомы) нарушения нормальной работыСтруктурные изменения взаимодействующих элементовНеобходимые диагностические, профилактические и ремонтные воздействия
Внезапный отказ стартера. После его выключения сигнал даёт сильный звукОкисление штырей батареи и наконечников проводовСнять наконечники, очистить их и штыри от окислов. После установки смазать вазелином
Стартер не проворачивает колен вал. Включение стартера даёт резкое ослабление силы света фарКороткое замыкание в элементах батареиПроверить элементы прибором ЛЭ-2 или ЛЭ-3
Батарея, не соединённая с потребителями, самопроизвольно разряжаетсяСаморазряд батареиОчистить и насухо вытереть перемычки и крышки элементов батареи
Батарея быстро разряжается при подключении потребителя. При заряде наблюдается "кипение" электролитаСульфатация пластин батареиСдать батарею для ремонта в аккумуляторный цех
Стартер не проворачивает колен вал. Сила света фар быстро падаетРазряжена АКБПроверить: напряжение прибором ЛЭ-2 или ЛЭ-3, плотность электролита денсиметром
Утечка электролита из банокТрещина в сосудах или крышках элементов батареиСнять батарею и в аккумуляторном цехе заделать трещины
Разряженная батарея не принимает зарядаРазрушение активной массы пластин батареиЗаменить батарею
АКБ не заряжаетсяНе замыкаются контакты реле обратного тока. Обрыв в цепи генератор-батареяПроверить и отрегулировать реле. Выявить и устранить неисправность
