Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–148

Пояснительная записка к курсовому проекту

на тему:

«Расчет на прочность крыла большого

удлинения и шасси транспортного самолета АН–148»

Харьков 2011 г.


Содержание

Общие сведенья о самолёте

Задание

Геометрические данные крыла

Определение нагрузок на крыло

Распределение воздушной нагрузки по длине крыла

Распределение массовой нагрузки по конструкции крыла

Построение эпюр поперечных сил, изгибающих и приведенных моментов

Проектировочный расчет сечения крыла

Подбор продольного силового набора в растянутой зоне

 Подбор продольного силового набора в сжатой зоне

Подбор толщин стенок лонжеронов

Определение расстояния между нервюрами

Проверочный расчет крыла

Проверочный расчет на касательные напряжения

Расчет центра жесткости сечения крыла

Заключение о прочности крыла

Проектировочный расчет стоек шасси

Исходные данные

Подбор колес

Определение параметров амортизатора

Определение нагрузок на стойку

Построение эпюр изгибающих моментов

Подбор параметров поперечного сечения элементов

Построение эпюры осевой силы

Проверочный расчет штока

Проверочный расчет цилиндра

Заключение о прочности шасси

Расчет оси колеса на ресурс

Приложение 1

Приложение 2


Задание

1. Рассчитать на прочность крыло большого удлинения транспортного самолета: определить геометрические параметры и весовые данные крыла; определить нагрузки и построить эпюры поперечных сил, изгибающих и приведенных моментов по длине крыла; провести проектировочный и проверочный расчет поперечного сечения крыла.

За прототип принять пассажирский самолёт АН-148.

Взлетная масса самолета .

Расчетный случай А.

Коэффициент максимальной эксплутационной перегрузки для неманевренного пассажирского самолета, согласно НЛГС, , коэффициент безопасности .


Общие сведения о самолёте-прототипе

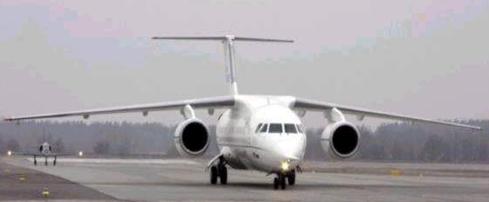

АН-148

Базовым вариантом является региональный самолет Ан-148-100, обеспечивающий перевозку в одноклассной компоновке от 70 пассажиров с шагом кресел 864 мм (34‘’) до 80 пассажиров с шагом кресел 762 мм (30‘’). С целью обеспечения гибкости удовлетворения требований различных авиакомпаний, а также с целью снижения эксплуатационных затрат и повышения рентабельности перевозок предусматривается сертификация базового самолета в вариантах с максимальной дальностью полета от 2200 до 5100 км. Крейсерская скорость полета 820-870 км/ч. Проведенные маркетинговые исследования показали, что базовый самолет по своим технико-экономическим характеристикам отвечает требованиям большого количества авиакомпаний.

Самолет Ан-148-100 выполнен по схеме высокоплана с двигателями Д-436-148, размещенными на пилонах под крылом. Это позволяет повысить уровень защищенности двигателей и конструкции крыла от повреждений посторонними предметами. Наличие вспомогательной силовой установки, бортовой системы регистрации состояния самолета, а также высокий уровень эксплуатабельности и надежности систем позволяют использовать Ан-148-100 на сети технически слабооснащенных аэродромов.

Современное пилотажно-навигационное и радиосвязное оборудование, применение многофункциональных индикаторов, электродистанционных систем управления полетом самолета позволяют использовать Ан-148-100 на любых воздушных трассах, в простых и сложных метеоусловиях, днем и ночью, в том числе на маршрутах с высокой интенсивностью полетов при высоком уровне комфорта для экипажа.

Комфорт пассажирам обеспечивается на уровне комфорта на магистральных самолетах и достигнут рациональной компоновкой и составом сервисных помещений, глубокой эргономической оптимизацией общего и индивидуального пространства пассажирского салона, применением современных кресел, дизайна и материалов интерьера, а также созданием комфортных климатических условий и низкого уровня шума. Рационально выбранная длина пассажирского салона и размещение пассажиров в ряду по схеме 2+3 позволяют силами эксплуатанта получить различные одноклассные и смешанные компоновки в диапазоне 55-80 пассажиров с салонами экономического, бизнес и первого класса. Высокая степень преемственности конструктивно-технологических решений и эксплуатационной унификации Ан-148-100 с успешно эксплуатируемыми самолетами «Ан», использованием «Hi-Tech» компонентов оборудования и систем отечественного и зарубежного производств обеспечивают самолету Ан-148-100 высокий конкурентный уровень экономической эффективности, технического и эксплуатационного совершенства.

Техническое обслуживание самолета Ан-148-100 основано на удовлетворении требований международных стандартов (ICAO, MSG-3) и обеспечивает поддержание летной годности самолета в пределах жизненного цикла эксплуатации по состоянию с интенсивностью до 300 ч в месяц с коэффициентом готовности более 99,4%, при минимизации затрат на ТО (1,3 чел-ч на 1 час налета).

Семейство самолетов Ан-148 также включает следующие модификации:

пассажирский самолет, обеспечивающий перевозку 40-55 пассажиров на дальность до 7000 км; административный на 10 – 30 пасс. с дальностью до 8700 км;

грузовой вариант с боковой грузовой дверью для перевозок генеральных грузов на поддонах и в контейнерах;

грузо-пассажирский вариант для смешанных перевозок «пассажиры + груз».

Принципиальной особенностью создания семейства Ан-148 является использование максимальной унификации и преемственности агрегатов и компонентов базового самолета – крыла, оперения, фюзеляжа, силовой установки, пассажирского и самолетного оборудования.

Расчет крыла большого удлинения

Геометрические данные крыла

–площадь стреловидного крыла;

 - удлинение стреловидного крыла;

 - размах стреловидного крыла;

 - сужение стреловидного крыла;

 - корневая хорда крыла;

 - концевая хорда крыла;

 - угол стреловидности крыла по передней кромке.

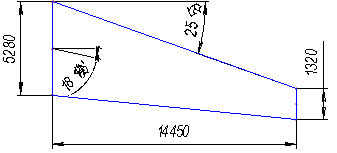

Так как крыло данного самолета стреловидное и угол по передней кромке более 15° (рис. 1), вводим эквивалентное равновеликое по площади прямое крыло, и все расчеты проводим для этого эквивалентного крыла. Прямое крыло введем путем поворота стреловидного так, чтобы прямая проходящая по половине хорды прямого крыла была перпендикулярна оси фюзеляжа (рис. 2). При этом размах спрямленного крыла

.

Площадь спрямленного крыла:

,

причем в качестве параметра  примем значение, равное расстоянию от конца консоли спрямленного крыла до оси самолёта, так как схема данного самолета – высокоплан (рис. 3)

. Тогда .

Найдем относительную координату линии центров давления. Для этого определим коэффициент подъемной силы  для расчетного случая А.

 - взлетный вес данного самолета;

 - плотность воздуха на высоте Н = 0 км;

 - крейсерская скорость самолета ( () = кг ),

 - скорость пикирования,

,

.

Тогда: Сх = 0,013; Сд = 0,339; α0 = 2о

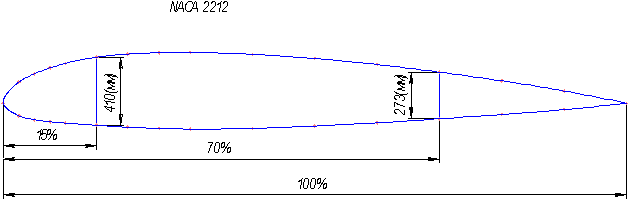

Лонжероны в крыле располагаем:

-передний лонжерон на расстоянии 15% хорды от носка крыла;

-задний лонжерон на расстоянии 75% хорды от носка крыла (рис. 5).

В расчетном сечении () высота переднего лонжерона , заднего- .


Определение нагрузок на крыло

На крыло воздействуют распределенные по поверхности воздушные силы и массовые силы от конструкции крыла и от помещаемого в крыле топлива, сосредоточенные силы от массы агрегатов, расположенных на крыле.

Массы агрегатов находим через их относительные массы от взлетной массы самолета:

 - масса крыла;

 - масса силовой установки;

Так как на самолёте 2 двигателя, то массу одного двигателя примем равной

.

Распределение воздушной нагрузки по длине крыла.

По длине крыла нагрузка  распределяется по закону относительной циркуляции:

,

где *- относительная циркуляция,

.

В случае стреловидного крыла относительная циркуляция определяется по формуле:

, где  — влияние стреловидности крыла, ( - угол стреловидности по четверти хорды).

Таблица – Распределение воздушной нагрузки по консоли крыла

zотн00,10,20,30,40,50,60,70,80,91
 Г45-0,235-0,175-0,123-0,072-0,0250,0250,0730,1110,1350,140
Г пл1,38591,37011,32451,25241,16011,05430,94190,82710,70510,54340
Г1,274041,28681,2659521,2181281,14821,06620,9766480,8799360,769360,610040
qв,H/м36430,736795,536199,434831,932832,330487,627926,925161,421999,517443,90,0

Распределение массовой нагрузки по размаху крыла.

В приближенных расчетах можно считать, что погонная нагрузка массовых сил крыла пропорциональна хордам. Следовательно, для расчетов можно пользоваться формулой:

, где  - хорда крыла.

Массовую нагрузку от веса топлива распределяем пропорционально площадям поперечного сечения топливных баков

, где  - удельный вес топлива.

где  - вес топлива (для самолёта АН 148 ).

Суммарная погонная нагрузка на крыло находится по формуле:


.

Начало координат поместим в корне крыла, сечения нумеруем от корня в направлении конца крыла, начиная с .

Результаты расчетов заносим в таблицу .

Таблица

z, мb(z), м

, кг/м

, кг/м

, кг/м

, кг/м

004,931,3435-0,0604211,2830794048,02505,332187,4411355,25
0,11,4624,5591,3298-0,0449941,2848064053,46467,301870,6031715,56
0,22,9244,1881,2908-0,0316251,2591753972,60429,271578,5411964,79
0,22,9244,1881,2908-0,0316251,2591753972,60429,2703543,33
0,34,3863,8171,2228-0,0185121,2042883799,44391,2403408,20
0,45,8483,4461,14841,1419723602,84353,2203249,62
0,45,8483,4461,14841,1419723602,84353,221068,7422180,88
0,57,313,0751,0570,0064281,0634283355,03315,19851,00632188,84
0,68,7722,7040,95710,0187690,9758693078,79277,16658,04542143,59
0,710,2342,3330,85380,0285390,8823392783,71239,13489,862054,72
0,811,6961,9620,7430,034710,777712453,62201,11346,451906,06
0,913,1581,5910,60910,0359960,6450962035,23163,08227,81531644,34
0,9513,8891,40550,45930,0321390,4914391550,45144,06177,78871228,60
114,621,220000,000,0000

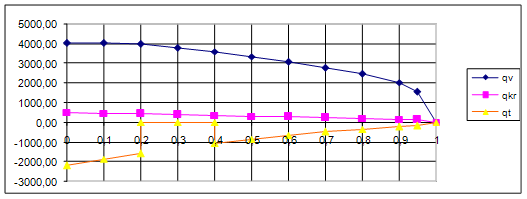

Строим эпюры функций ,  и  (рис. 7)

Рис. 7

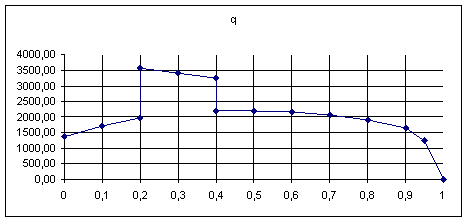

Суммарная погонная нагрузка на крыло :

Построение эпюр поперечных сил, изгибающих и приведенных моментов.

При определении закона распределения поперечных сил и изгибающих моментов по длине крыла вначале находим функции  и  от воздействия распределенной нагрузки . Для этого табличным способом вычисляем интегралы методом трапеций.

,                     ,

Расчет производим по следующим формулам:

;

; ,

, .

Аналогично рассчитываем величины изгибающих моментов:

; ;

,


Полученные результаты заносим в таблицу 2.

Таблица 2
