Система смазки двигателя автомобиля

Оглавление

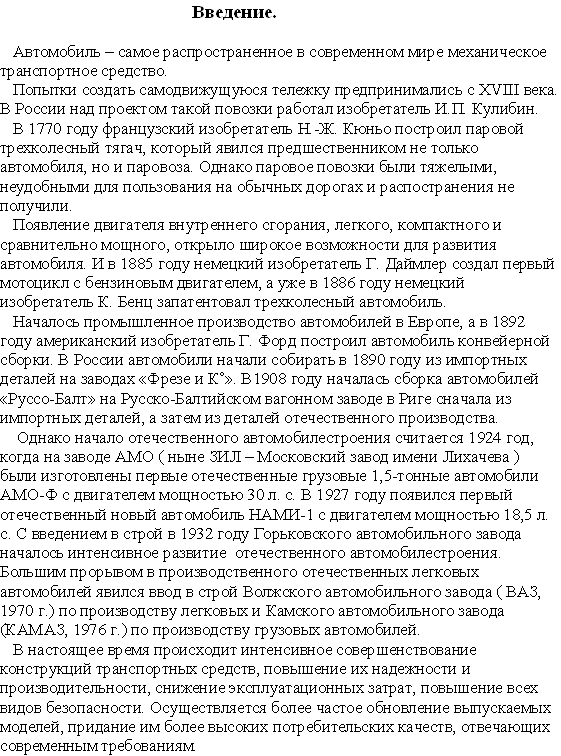

Введение

1. Назначение, устройство и работа аппарата

2.Основные неисправности, диагностирование и техническое обслуживание агрегата

3. Порядок разборки и сборки агрегата с описание приспособлений инструмента обеспечивающих рациональные приемы работы

4. Дефектация деталей с описанием способов возможного восстановления годности для дальнейшей эксплуатации

5. Техника безопасности при техническом обслуживании и ремонте автомобиля

Используемая литература



1. Назначение, устройство и работа аппарата

Смазочной называется система, обеспечивающая подачу масла к трущимся деталям двигателя.

Смазочная система служит для уменьшения трения и износа деталей двигателя, охлаждения от коррозии трущихся деталей, а также удаления с их поверхностей продуктов износа. При продолжительной работе двигателя масло постепенно загрязняется и разжижается, поэтому его необходимо своевременно заменять.

Для смазывания двигателей, как правило, применяются моторные масла минерального происхождения, получаемые путем переработки нефти после отгонки из нее жидких топлив. Полученные из нефти масла сортируют и очищают. В настоящее время все большее распространение начинают получать масла синтетического происхождения.

Основными наиболее важными свойствами масел, применяемых для двигателей, является удельный вес, вязкость, температура вспышки, температура застывания, коксовое число, анти-окислительная стабильность и содержание примесей.

Удельный вес – отношение веса масла к его объему, определяется ареометром.

Вязкость – наиболее важный параметр, определяющий густоту и текучесть масла, оценивается по времени истечения масла в определенных условиях. Единицей кинематической вязкости является сантистокс ( сСт ) – вязкость дистиллированной воды при 20,2 С.

Кроме сантистокса, в качестве измерителя условной вязкости используются градусы, представляющие собой отношение времени истечения масла ко времени истечения воды при 20.2 С. Чем больше вязкость, тем гуще масло. С увеличением температуры вязкости определяет способность масла смазывать трущиеся поверхности и проникает в отверстия малого сечения. Изменение вязкости в зависимости от температуры характеризует качество масла; чем стабильнее вязкость, тем лучше качество масла. Вязкость определяют с помощью капиллярного визкозиметра.

Температурой вспышки масла является температура воспламенения паров масла, выделяющихся с его поверхности, в смеси с окружающим воздухом под воздействием постоянного источника огня. Этот параметр косвенно характеризует фракционный состав масла и наличие в нем летучих элементов.

Температурой застывания называется такая температура, при которой масло, находящееся в стеклянном цилиндре (пробирке), остается неподвижным в течение 5 мин при наклоне 0,8 рад (45 ). По температуре застывания определяется масло тому или иному времени года.

Коксовое число характеризует склонность масла к нагарообразованию. Этот параметр определяется выпариванием порции масла с его последующим сжиганием до получения твердого остатка кокса, который взвешивается.

Антиокислительная стабильность масла характеризует наличие в нем нестойких элементов, окисляющихся под влиянием кислорода воздуха и высокой температуры. Продукты окисления, взаимодействуя с металлом и водой, образуют нерастворимые вещества в виде липких осадков ( лаковой пленки ). Оценочным параметром антиокислительной стабильности масла служит скорость превращения тонкого слоя масла в лаковую пленку.

Содержание примесей ( механических, вода, минеральные кислоты и щелочи ) в масле недопустимо. Механические примеси ( песок, грязь, металлические частицы ) засоряют маслопроводы и увеличивают износ трущихся поверхностей; их наличие в масле определяется фильтрованием. Вода и минеральные кислоты вызывают образование пены и эмульсии, ухудшающих условия смазывания и приводящих к коррозии металлических деталей. Наличие воды в масле особенно опасно при низких температурах, когда отслоившаяся вода опускается на дно картера и, замёрзнув, может вызвать поломку масляного насоса при пуске двигателя. Наличие примесей устанавливается исследованием проб. Качество масел улучшается небольшими добавками (присадками) неорганических соединений, к которым относятся вязкостные, понижающие температуру застывания, противоокислительные, противокоррозионные, антиосадочные (моющие), противопенные и комплексные.

В зависимости от времени года и климатических условий для смазывания двигателя следует применять масла различной вязкости. Зимой вязкость масла должна быть меньше, так как масло с большой вязкостью при низкой температуре густеет и в холодном двигателе плохо проникает в зазоры трущихся деталей, также затрудняются заливка масла и пуск холодного двигателя. Для зимней эксплуатации на карбюраторных двигателях в основном применяют масло М-43/6, на дизелях – М-8-Г2.

Летом вязкость масла должна быть больше, так как масло с малой вязкостью при повышенной температуре становится ещё более жидким, легко выдавливается из зазоров и стекает с деталей, не обеспечивая нормального смазывания двигателя. Для летней эксплуатации на двигателях применяют масло М-63 /12-Г1, на дизелях – М-10_Г2.

Кроме летних и зимних масел выпускаются масла для всесезонного применения, с ограничением применения зимой до температуры -300С. Для карбюраторных двигателей используют масло М-63/10-В, для дизелей – М-63/10-В.

Структура обозначений моторных масел включает в себя группу букв и цифр. Буква «М» указывает на принадлежность к моторным маслам. Следующие через дефис цифры характеризуют класс вязкости (при обозначении дробными цифрами в числителе указывается класс вязкости масла при -180С, а в знаменателе – класс вязкости при +1000С). Прописные буквы после цифр – рекомендуемые области применения масел по ГОСТ 17479.1 – 85, при этом индекс «1» обозначает, что масло предназначено для карбюраторных двигателей, а «2» - для дизелей. В необходимых случаях применяют дополнительные индексы: «з» - масло загущенное.

В автомобильных двигателях наибольшее распространение получила комбинированная смазочная система, при которой основные наиболее нагруженные трущиеся детали двигателя смазываются маслом под давлением, а к остальным деталям масло подается разбрызгиванием и самотеком.

В двигателях автомобилей применяется комбинированная смазочная система различных типов.

Комбинированной называется смазочная система, осуществляющая смазывание двигателя под давлением и разбрызгиванием. Давление создается масленым насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя.

Под давлением смазываются наиболее нагруженные трущиеся детали двигателя: коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др.

Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного приводов и другие детали.

В двигателях со смазочной системой без масляного радиатора охлаждение масла, которое нагревается в процессе работы, происходит в основном в масляном поддоне. При наличии в смазочной системе масляного радиатора охлаждение масла осуществляется и в масляном поддоне, и в масляном радиаторе, который включается в работу при длительном движении автомобилей летом.

В смазочной системе с открытой вентиляцией картера двигателя картерные газы, состоящие из горючей смеси и продуктов сгорания, удаляются в окружающую среду. При закрытой вентиляцией картера двигателя картерные газы принудительно удаляются в цилиндры двигателя на догорание, что предотвращает попадание газов в салон кузова автомобиля и уменьшает выброс ядовитых веществ в окружающую среду.

Основными частями такой смазочной системы являются: поддон картера, масляный насос с редукционным клапаном и маслоприемником, два масленых фильтра ( фильтр центробежной грубой очистки масла и полнопоточный масленый фильтр тонкой очистки), главная масляная магистраль, масляные каналы в головке и блоке цилиндров и в коленчатом вале, масленый радиатор, маслопроводы и каналы, масло измерительный стержень ( щуп ) и масляный радиатор с краном, вентиляция картера двигателя, предохранительным клапаном и соединительными шлангами. Давление масла в смазочной системе контролируется датчиком указателя давления масла и датчиком сигнализатора ( лампы ) аварийного давления и заливная горловина.

Поддон картера является резервуаром для масла. Он закрывает двигатель снизу, и в нем масло охлаждается. Поддон картера - стальной, штампованный. Внутри поддона имеется специальная перегородка, уменьшающая колебания масла при движении автомобиля. Поддон крепится к нижнему торцу блока цилиндров ( к картеру ) через уплотнительную прокладку, изготовленную из пробкорезиновой смеси. Он имеет резьбовое отверстие с пробкой, предназначенное для слива масла.

Масляный насос подает масло под давлением к трущимся частям двигателя применяют односекционные или двухсекционные насосы шестеренного типа с редукционным клапаном, отрегулированным на давление 0,45 МПа и подлежащим регулированию в процессе эксплуатации. Односекционный насос состоит из следующих деталей: корпуса с крышкой; вала, установленного в корпусе; шестерни привода насоса, закрепленной на наружном конце вала; нагнетательных шестерен – ведущей, которая крепится на внутреннем конце вала, и ведомой, свободно вращающейся на оси в корпусе.

К корпусу присоединяется маслоприемник с сетчатым фильтром. Нагнетательные шестерни находятся в нижней камере корпуса и плотно подогнаны к его стенкам; снизу камера закрыта крышкой. Корпус отливают из чугуна или алюминиевого сплава. Нагнетательные шестерни изготовляют из стали. Ведомую шестерню часто делают металлокерамической. Насос приводится в действие от распределительного вала двигателя с помощью шестерен.

При вращении вала насоса нагнетательные шестерни в корпусе вращаются в противоположных направлениях. Масло, поступающее из картера двигателя во впускную полость насоса, попадает во впадины между зубьями и при вращении шестерен переноситься в нагнетательную помощь. При входе зубьев в зацепление масло выдавливается из впадин, скапливается в нагнетательной полости, и в ней создается давление, под действием которого масло поступает к трущимся деталям.

В двухсекционном насосе в общем корпусе установлены две пары нагнетательных шестерен, разделенных одна от другой пластиной и приводимых в движение от общего вала. Каждая секция насоса нагнетает масло к определенным узлам смазочной системы.

Насос может быть закреплен внутри картера двигателя или на нем. В последнем случае насос засасывает масло из поддона через маслоприемник, который состоит из стального штампованного корпуса ( колпака ) и закрепленного в нем сетчатого фильтра с каркасом. Этот фильтр предохраняет шестерни насоса от попадания в пространство между ними крупных механических частиц.

Маслоприемник крепится на определенном расстоянии от нормального уровня масла непосредственно на непосредственно на корпусе насоса или отдельно в картере и сообщается с насосом трубкой. Между корпусом и верхним краем фильтра маслоприемника обычно имеется узкая щель, обеспечивающая поступление масла к насосу при загрязнении сетки фильтра. Масленый насос установлен внутри поддона картера и прикреплен двумя болтами к блоку цилиндров.

Редукционный клапан давление масла в маслопроводах смазочной системы может повыситься при очень большой частоте вращения коленчатого вала или при чрезмерно густом масле, например в холодном двигателе. Редукционный клапан, расположенный в масляном насосе, служит для ограничения давления масла.

Представляет собой поршень или шарик, установленный в канале корпуса и нагруженный пружиной. В канал снаружи ввернута пробка. При нормальном давлении масла шарик редукционного клапана закрывает канал, сообщающий нагнетательную полость насоса с впускной полостью или со сливным отверстием картера.

При давлении масла выше нормального клапан под действием этого давления открывается, во впускную или непосредственно в картер через сливное отверстие. Таким образом ограничивается предельное давление масла в магистрали.

Давление смазочной системе можно регулировать, изменяя затяжку пружины ввертыванием пробки или подкладывая под нее регулировочные прокладки. Эту регулировку производят при сборке двигателей на заводе или в ремонтной мастерской. Редукционный клапан в некоторых двигателях устанавливается в корпусе наружного фильтра или в другом месте масляной магистрали.

Масляные фильтры служат для очистки масло от механических примесей, в результате чего увеличивается продолжительность его использования. При работе масло загрязняется частицами металла, нагара и пыли, проникающей в картер. Эти механические примеси, попадая вместе с маслом к трущимся деталям, увеличивают их износ и поэтому должны быть удалены из масла.

От крупных частиц масло очищается сетчатым фильтром в маслоприемнике насоса, что предохраняет последний от повышенного износа или полом. Кроме того, для более тщательной очистки масла применяют специальные фильтры, которые установливаются на двигателе. В смазочных системах используют масляные фильтры грубой и тонкой очистки.

Полнопоточный фильтр тонкой очистки масла расположен на правой стороне блока цилиндров. Которые делят на фильтры со сменным фильтрующим элементом и не сменным фильтрующим элементом. Фильтр автомобиля КАМАЗ. В его корпусе установлен перепускной клапан с сигнализатором засоренности фильтрующих элементов, сигнальная лампа которого находится на щитке приборов в кабине. В случае постоянного свечения сигнальной лампы, когда двигатель прогрет, фильтрующие элементы фильтра необходимо немедленно заменить. Кроме того, в корпусе фильтра установлен датчик системы сигнализации о недопустимом ( менее 69 кПа или 0,7 кгс/см ) понижении давления масла в главной магистрали. Клапан перепускает неочищенное масло в главную магистраль при низкой температуре последнего или значительном засорении фильтрующих элементов при перепадах давления на элементах 245…295 кПа ( 22,5…3,0 кгс/см ). На двигателях легковых автомобилей семейства ВАЗ, Москвич, ГАЗ и др. только один полнопоточные фильтрты тонкой очистки масла со сменными фильтрующими элементами, изготовленными из бумажной ленты, картона или других материалов. Фильтрация масла осуществляется при просачивании его под давлением через эти элементы. На автомобиле семейства ВАЗ применяется полнопоточный масляный фильтр тонкой очистки ( пропускает все нагнетаемое масло ), неразборный, с перепускным и противодренажным клапанами. В корпусе фильтра находится бумажный фильтрующий элемент со специальной вставкой из вискозного волокна. Нагнетаемое насосом масло поступает через отверстия в днище наружную полость фильтра, проходит через поры фильтрующего элемента, очищается в нем и выходит в масляную магистраль блока цилиндров из центральной части фильтра через отверстие. Вставка фильтрующего элемента очищает масло при пуске холодного двигателя, когда оно не может пройти через поры бумажного фильтрующего элемента. При сильном загрязнении фильтр, а также при повышенной вязкости масла ( при низких температурах ) открывается перепускной клапан масляного фильтра, имеющий пружину, и неочищенное масло из фильтра поступает в масляную магистраль. Противодренажный клапан, выполненный в виде манжеты из специальной маслостойкой резины, пропуская масло в фильтр, предотвращает вытекание его из смазочной системы в поддон картера при неработающем двигателе. Это позволяет ускорить подачу масла к трущимся поверхностям деталей двигателя после его пуска. Масляный фильтр крепится к блоку цилиндров на специальном резьбовом штуцере, для чего в днище фильтра имеется резьбовое отверстие. Резиновое кольцо, надетое на крышку, обеспечивает герметичность установки фильтра на блоке цилиндров двигателя. Для эффективной очистки масла фильтр заменяют при смене масла в двигателе. Очистка масла в фильтре тонкой очистки масла с бумажным фильтрующим элементом, установленном на двигателях автомобиле Москвич-2140, происходит следующим образом. От насоса масло по подводящему каналу в крышке подается в корпус фильтра, проходит через фильтрующий элемент, затем уже очищенное масло через отверстие в выпускной трубке по отводящему каналу в крышке корпуса поступает в главную магистраль. Фильтрующий элемент в сборе центрируется болтом и прижимается к крышке пружиной. С торцов он уплотняется двумя опорными шайбами с установленными на них резиновыми кольцами. Перепускной шариковый клапан открывается при засорении фильтрующего элемента и перепускает неочищенное масло в смазочную магистраль, минуя фильтрующий элемент. Корпус фильтра крепится к крышке через прокладку. Для выпуска отстоя из фильтра на дне его корпуса имеется отверстие с резьбовой пробкой. Для эффективной очистки масла заменяют фильтрующий элемент при смене масла в двигателе. На дизелях автомобилей КАМАЗ-5320, Урал-4310 и др. в смазочной системе устанавливается также полнопоточный фильтр тонкой очистки с двумя сменными фильтрующими элементами, состоящими из древесной муки, пропитанной связующим веществом, или пакета специальной бумаги.

Фильтр центробежной грубой очистки масла. На автомобилях широко применяют также фильтр центробежной очистки масла или центрифуги. На некоторых дизелях этих фильтра два ставятся одновременно. Неочищенное масло от масляного насоса под давлением не менее 0,7 МПа поступает в кольцевую полость А оси ротора, оттуда через полость Б в насадке вытекает двумя противоположными тангенциально направленными струями и через отверстия в нижней части корпуса ротора поступает в полость В, ограниченную стаканом ротора, где оно вращается вместе с ротором. В центрифуге очистка масла производится за счет центробежных сил, возникающих при вращении масла, которое отбрасывают механические примеси к стенкам вращающегося ротора.

В корпусе фильтра с крышкой неподвижно закреплена ось с внутренним каналом и выходными отверстиями. На оси на радиально-упорном подшипнике и двух втулках установлен ротор с колпаком, фильтрующей сеткой и жиклерами, выходные отверстия которых направлены в противоположные стороны.

При работе двигателя масло поступает внутрь оси, проходит через выходные отверстия и направляется во внутреннюю полость ротора. Затем проходит через фильтрующую сетку, идет вниз и впрыскивается под давлением из жиклеров в корпус фильтра. Под воздействием струй масла, направленных в противоположные стороны, создается реактивный момент, который вращает ротор, заполненный маслом. При этом под действием центробежных сил механические примеси, находящиеся в масле, оседают плотным слоем на стенках колпака ротора.

Очищенное масло с большой скоростью поступает через тангенциальные отверстия в верхней части корпуса ротора в полость Г. При этом возникает реактивная сила, которая вращает ротор. Далее по сверлениям в оси ротора и трубке масло направляется в канал корпуса фильтра, а затем по трубке идет в масляный радиатор для охлаждения. Частота вращения ротора фильтра достигает 5000…7000 мин , что обеспечивает качественную очистку масла.

Масляный радиатор. При нормальном тепловом режиме работы двигателя температура масла должна быть в пределах 65-85 С. На грузовых автомобилях при повышенной температуре окружающего воздуха, а также при длительной работе двигателя на больших нагрузках необходимая интенсивность охлаждения масла достигается обдувом поддона картера воздухом и подачей масла в масляный радиатор. На большинстве легковых автомобилей охлаждение масла происходит в результате естественной теплоотдачи поверхности поддона картера, обдуваемого встречным потоком воздуха.В жаркое время года и при эксплуатации автомобиля в тяжелых дорожных условиях температура масла настолько повышается, что оно становится очень жидких и давление в системе смазки падает.

Для охлаждения масла и предотвращения его разжижения в систему смазки двигателей включен масляный радиатор, который состоит из двух бачков и горизонтальных трубок, расположенных между ними. Он установлен перед радиатором системы охлаждения двигателя. Для увеличения поверхности охлаждения и повышения жесткости радиатора трубки скреплены металлическими ребрами. Масляный радиатор оказывает сравнительно небольшое сопротивление прохождению масла, в результате чего давление в системе может снизиться и подача масла к трущимся поверхностям уменьшиться. Для предотвращения этого явления масляный радиатор двигателя включается кранам, масла, предохранительный клапан открывает проход масла в радиатор при давлении 0,07…0,09 МПа. Масло из радиатора сливается по шлангу в поддон картера. На грузовых автомобилях устанавливаются масляные радиаторы водяного ( маслотеплообменники) или воздушного охлаждения. На двигателе ЗИЛ-130 трубчатый масляный радиатор воздушного охлаждения расположен впереди радиатора системы охлаждения и постоянно включен в смазочную систему посредством маслопроводов, по которым масло поступает соответственно в радиатор и отводится из него. Отключают радиатор только во время пуска холодного двигателя при температуре воздуха ниже 0 С. Для этого служит кран. В дизелях автомобилей семейства КАМАЗ масляный радиатор трубчато-пластинчатого типа воздушного охлаждения установлен на радиаторе системы охлаждения. Его отключение происходит при помощи центрифуги, при температуре окружающего воздуха ниже 0 С. В двигателе ЗИЛ-375Я7 (автобуса ЛИАЗ-677М) установлен маслотеплообменник, обеспечивающий поддержание постоянной температуры масла за счет теплообмена с охлаждающей жидкости, а холодное нагревается. К теплообменнику жидкость подается из нижнего бачка радиатора системы охлаждения и, пройдя теплообменник, поступает к жидкостному насосу, а от него снова возвращается в радиатор.

Маслопроводы выполнены в виде латунных или прорезиненных трубок, высверленных в блоке цилиндров, коленчатом валу, шатунах, осях коромысла, в коромыслах, корпусах фильтров и др.

Маслоналивные патрубки расположены сверху или сбоку двигателя и соединены с поддоном картера непосредственно через маслоналивную трубку. Маслоналивные патрубки имеют воздушные фильтры. Контроль за уровнем масла в двигателе осуществляют масломерной линейкой (щуп), имеющей отметки «минимум» и «максимум». Необходимо следить, чтобы уровень масла был между отметки «минимум»и «максимум».

Вентиляция картера. Для очистки картера двигателя от картерных газов, образующихся вследствие прорыва продуктов сгорания колец и их смешивания с вентиляция картере, необходима вентиляция картера. Удаление картерных газов позволяет поддерживать в поддоне картера атмосферное давление, что предотвращает старение масла, утечку его через уплотнения, а также исключает возможность попадания картерных газов легкового автомобиля.

Вентиляция картера может быть открытой – естественной и закрытой – принудительной. При открытой вентиляции картерные газы отводятся в атмосферу, а при закрытой – во впускной трубопровод. Открытые системы вентиляции картера применяются на автомобилях КАМАЗ-5320, МАЗ-5335, ГАЗ-53-12, ГАЗ-24-10 «Волга» и др.

На дизелях ЯМЗ и КАМАЗ открытая вентиляция картера осуществляется через сапун. В дизелях КАМАЗ-740 сапун лабиринтного типа. Он установлен в гнезде картера маховика со стороны полости правого ряда блока цилиндров. Основными частями сапуна являются верхний, стаканы, а также газоотводящая трубка.

Выход отработавших газов и паров топлива из картера двигателя в атмосферу происходит в результате разрежения, возникающего у газоотводящей трубки при движении автомобиля. Сапун лабиринтного типа препятствует уносу масла через газоотводящую трубку, так как, проходя через каналы лабиринта, он резко меняет направление своего движения , в результате чего частицы масла отделяются и стекают в поддон.

У карбюраторных двигателей ЗМЗ устройство открытой вентиляции картера аналогично описанной выше, за исключением некоторых особенностей в отделении частиц масла от потока газов.

На двигателях автомобилей ЗИЛ-130, ВАЗ-2108 «Спутник», «Москвич-2140» и их модификациях применяют закрытую принудительную вентиляцию картера с устройством, обеспечивающим отсос (рециркуляцию) картерных газов во впускной трубопровод, а затем после их смешения с горючей смесью поступление их в цилиндры двигателя. Такая система вентиляции является более современной, так как в этом случае снижается выброс токсичных веществ, содержащихся в картерных газах, в атмосферу.

В закрытой вентиляции картера двигателя ЗИЛ-130 картерные газы отсасываются через маслоуловитель, клапан и трубопровод, где смешиваются с горючей смесью и поступают в цилиндры двигателя. Маслоуловитель отделяет капельки масла от отсасываемых газов, а клапан, занимая под действием разрежения различные положения по высоте относительно штуцера трубки, изменяет сечение проходного отверстия, регулируя тем самым количество отсасываемых газов их картера.

Свежий воздух поступает в поддон картера через фильтр, установленный на маслоналивном патрубке.

Устройство и работы смазочной системы.

Легковой автомобиль с карбюраторным двигателем.

ВАЗ-2101. Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники, опоры и кулачки распределительного вала, подшипники валика и шестерня привода масляного насоса и распределителя зажигания. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров,

поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода

распределительного вала, опоры рычагов привода клапанов, а также стержни клапанов в

их направляющих втулках.

При падении давления масла ниже допустимого загорается контрольная лампа

недостаточного давления масла.

Масляный насос шестеренчатого типа, установлен внутри картера и крепится к блоку

цилиндров двумя болтами клапанами.

Масляный фильтр – полнопоточный, неразборный, с перепускным и противодренажным

ВАЗ-2105. Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники, опоры и кулачки распределительного вала, подшипники валика и шестерня привода масляного насоса и распределителя зажигания.

Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями,

смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в

бобышках поршня, цепь привода распределительного вала, опоры рычагов привода

клапанов, а также стержни клапанов в их направляющих втулках.

При падении давления масла ниже допустимого загорается контрольная лампа

недостаточного давления масла.

Масляный насос – шестеренчатого типа, с редукционным клапаном, установлен внутри

картера и крепится к блоку цилиндров двумя болтами.

Масляный фильтр 28 – полнопоточный, неразборный, с перепускным и противодренажным клапанами.

ГАЗ-3110. Система смазки двигателей мод. 406 и 402 комбинированная: под давлением и разбрызгиванием. Система смазки состоит из масляного картера двигателя, масляного насоса полнопоточного фильтра, масляного радиатора, шлангов и масляных каналов в блоке двигателя.

Давление в системе смазки создается шестеренчатым масляным насосом.

Масляный насос забирает масло из картера двигателя и подает его в масляный полнопоточный фильтр, далее масло по каналам проходит к коренным и от них к шатунным подшипникам. По каналу в шатуне масло поступает к поршневому пальцу.

Часть масла по вертикальному каналу поступает в головку блока, где смазывает детали привода клапанов, и оттуда стекает в картер. Часть масла из масляного насоса проходит через клапан масляного радиатора и попадает в масляный радиатор, охладившись в котором снова поступает в картер двигателя.

В двигателе мод. 406 масло, кроме того, проходит через гидронатяжнные цепей и гидротолкатели клапанов.

Грузовые автомобили с карбюраторным двигателем.

ЗИЛ-130. В смазочной системе этого двигателя масло из поддона картера через маслоприемник засасывается верхней секцией насоса и по каналу подается к фильтру центробежной очистки масла (центрифуги).

При вращении ротора центрифуги происходит очистка масла, которое затем поступает в маслораспределительную камеру, находящуюся в задней части блока цилиндров. Из этой камеры масло поступает в левый и правый магистральные каналы, расположенные в блоке по обе стороны толкателей, и смазывает их. От магистрального канала масло подается к коренным подшипникам коленчатого вала, и по каналам в его щеках через грязеулавливающие полости оно поступает к шатунным подшипникам.

К подшипнику задней шейки распределительного вала масло поступает по каналу из маслораспределительной камеры, а к четырем остальным -по вертикальным каналам от коренных подшипников коленчатого вала. В передней шейке распределительного вала имеется канал, через который масло подается на упорный фланец и затем стекает на зубчатые колеса газораспределения.

В средней шайке распределительного вала под углом 40 просверлены два отверстия. При совпадении этих отверстий с отверстиями в блоке масло пульсирующей струей подается в каналы, продолжением которых являются каналы, расположенные в каждой головке блока. Из канала головки блока масло поступает вовнутрь полых осей коромысел, и через отверстия в стенке оси оно подается к втулкам коромысла и далее через отверстия в коротком плече коромысла – к шаровому сочленению регулировочного винта и штанги.

Нижняя головка шатуна имеет радиальное отверстие, при совпадении которого с каналом шатунной шейки масло выбрызгивается на зеркало цилиндра, от куда оно через отверстие в канавке маслосъемного кольца отводится внутрь поршня для смазывания поршневого пальца в бобышках поршня и во втулке верхней головки шатуна.

Кривошипно – шатунный механизм компрессора смазывается разбрызгиванием масла, от переднего конца магистрального канала и отводится в поддон картера по трубке.

Дизельный двигатель

КАМАЗ-740.она является типичным примером вышеописанной комбинированной смазочной системы. Заправка дизеля маслом происходит через заливной патрубок, установленный на картере маховика справа. Для периодического контроля за уровнем масла в поддоне картера служит указатель. Особенностью смазочной системы дизеля является то, что в ней имеется два фильтра тонкой очистки: полнопоточный со сменным фильтрующим и неполнопоточный-центрифуга, включенные между собой параллельно.

Двухсекционный смазочный насос, состоящий из нагнетательной и радиаторной секций, приводится в действие от коленчатого вала. Секцией смазочного насоса по каналу в правой стенке блока цилиндров масло подается в полнопоточный фильтр со сменным фильтрующим элементом тонкой очистки, откуда оно направляется в главную магистраль.

Из главной магистрали по каналам в блок цилиндров масло поступает к коренным подшипникам коленчатого вала и по отверстиям в его щеках поступает к шатунным подшипникам. Одновременно масло по вертикальным каналам в блоке цилиндров поступает к опорным шейкам распределительного вала и по наклонным- к втулкам коромысел, а от них направляется к регулировочным винтам и верхним наконечникам штанг.

Стекая по внутренним отверстиям штанг масло смазывает толкатели и кулачки распределительного вала двигателя.

На стенки цилиндров дизеля масло поступает разбрызгиванием, где оно снимается маслосъемным кольцом, отводится внутрь поршня и смазывает поршневой палец. Из наклонных каналов блока масло поступает для смазывания подшипников компрессора и топливного насоса высокого давления. Кроме того, от нагнетательной секции насоса через кран и регулятор-выключатель масло подается в гидромуфту привода вентилятора.

Радиаторная секция насоса по маслопроводу подает масло к центрифуге, из которой оно постоянно сливается в поддон картера через клапан или проходит в радиатор, если кран маслопровода открыт. Перепускной клапан ограничивает давление масла, проходящего через центрифугу, до 0,6-0,65 МПа, а клапан в корпусе смазочного насоса, ограничивает давление в главной смазочной магистрали и открывается при давлении 0,4-0,45 МПа.

Давление масла в смазочной системе определяется по манометру. При засорении фильтра или повышении вязкости масла открывается перепускной клапан и очищенное масло поступает в главную смазочную магистраль. При этом на щитке приборов загорается сигнальная лампочка.

2. Основные неисправности, диагностирование и техническое обслуживание агрегата

Основные неисправности смазочной системы.

Внешними признаками неисправностей смазочной системы являются загрязнение смазочного материала, пониженное или повышенное давление в системе. Понижение давление может быть вызвано следующими причинами: недостаточным уровнем смазочного материала; уменьшением его вязкости; засорением сетки смазочного приемника; износом деталей смазочного насоса, подшипников коленчатого вала и распределительного вала; заеданием редукционного клапана в открытом положении. Повышение давления может быть в результате применения смазочного материала повышенной вязкости, засорения смазочных трубопроводом или смазочного фильтра, заедания редукционного клапана в закрытом положении.

Причинами интенсивного загрязнения смазочного материала и его быстрого старения являются попадание воды, длительная работа двигателя на режиме, отличном от номинального (температура охлаждающей жидкости менее 60˚С), значительный износ деталей цилиндропоршневой группы, применение несоответствующего смазочного материала.

При определении причин неисправностей следует убедиться в нормальной работе контрольно-измерительных приборов.

Диагностирование смазочной системы.

По времени проведения диагностирование бывает периодическое и непрерывное. Периодическое диагностирование осуществляют через определенный пробег автомобиля. Непрерывное диагностирование проводится водителем постоянно в процессе эксплуатации автомобиля.

В зависимости от решаемых задач диагностирование делят на два вида: Д-1 и Д-2. При диагностировании Д-1, выполняемом, как правило, перед ТО-1 и в процессе его проведения, определяют техническое состояние агрегатов и узлов, обеспечивающих безопасность движения и пригодность автомобиля к эксплуатации.

При диагностировании Д-2, выполняемом, как правило, перед ТО-2, оценивается техническое состояние агрегатов, узлов, систем автомобиля, уточняются объем работ ТО-2 и потребность в ремонте.

Средствами диагностирования служат специальные приборы и стенды, предназначенные для измерения параметров. Внешние средства диагностирования не входят в конструкцию автомобиля. К ним относятся стационарные стенды, переносные приборы и передвижные станции, укомплектованные необходимыми измерительными устройствами.

Встроенные средства диагностирования являются составной частью автомобиля. Это – датчики и приборы на панели приборов. Их используют для непрерывного или достаточно частого измерения параметров технического состояния, автомобиля. Более сложные средства встроенного диагностирования позволяют водителю постоянно контролировать состояние тормозных систем, расход топлива, токсичность отработавших газов, а также выбирать наиболее экономичные и безопасные режи
