Электрооборудование автомобилей

Министерство образования и науки Украины

Севастопольский национальный

технический университет.

Кафедра Автомобильного транспорта.

КОНТРОЛЬНАЯ РАБОТА

ПО ДИСЦИПЛИНЕ

«Электрооборудование автомобилей»

Севастополь 2009 г.


Оглавление

1. Техническое обслуживание и ремонт аккумуляторных батарей

2. Общее устройство и принцип действия контактного регулятора напряжения

3. Общее устройство и работа контактно-транзисторной системы зажигания автомобиля ГАЗ-3102 «Волга». Назначение каждого прибора системы

4. Назначение, общее устройство и работа предпускового подогревателя автомобиля ГАЗ-53А (ГАЗ-6008)

5. Общая характеристика ламп автомобильных фар. Схемы ламп

6. Назначение и общее устройство предохранителей разных типов

Вывод

Список литературы


Иная маркировка АКБ

Аккумуляторные батареи номинальным напряжением 6В состоят из трёх, а напряжением 12В – из шести аккумуляторов. Например, 6СТ-60ЭМ означает: автомобильная стартерная батарея напряжением 12В, ёмкостью 60 А*ч, имеет эбонитовый моноблок и сепараторы из мипласта.

В зависимости от материала моноблока и сепараторов размеры батарей (ширина и высота) могут отличаться от указанных в табл. 1 на несколько миллиметров. В связи с этим могут незначительно отличаться также масса батареи и объём электролита.

Химические преобразования в процессе разрядки и зарядки аккумулятора в оканчательном виде могут быть представленны так:

заряжен разрядкаразряжен

анод катод электролит анод катод электролит

PbO2 + Pb + 2H2SO4  PbSO4 + PbSO4 + 2H2O

зарядка

Основные неисправности и техническое обслуживание аккумуляторных батарей

К числу неисправностей АКБ относятся повышенный саморазряд, короткое замыкание, коробление, разрушение и сульфатация пластин, трещины и истирание моноблока.

Повышенный саморазряд. При бездействии АКБ происходит её естественный саморазряд, который согласно ГОСТ 9590–71 при температуре хранения батареи +2550С за 14 суток не должен превышать 10% её номинальной ёмкости (С20).

Повышенный саморазряд АКБ может происходить по следующим причинам:

– наружная поверхность АКБ покрыта грязью, влагой и электролитом, что приводит к разряду батареи по поверхности крышек;

– в электролит попали вредные примеси (особенно железо и медь);

– замыкание пластин шламом, незначительные разрушения сепараторов.

Короткое замыкание пластин происходит вследствие непосредственного соприкосновения пластин при разрушении сепаратора, а также образования игольчатых наростов между кромками положительных и отрицательных пластин. Короткие замыкания могут также происходить при заполнении пространства между опорными рёбрами шламом.

Коробление пластин, как правило объясняется большой силой зарядного или разрядного тока.

Разрушение пластин происходит за счёт сползания активной массы, её выкрашивания, а также коррозии решёток пластин (рис. 1, а, б). разрушение активной массы пластины и её решётки является естественным процессом, однако его ускоряет неправильный режим эксплуатации батарей – её перезаряд, особенно при высоких температурах. Для предохранения АКБ от перезаряда необходимо правильно выбирать пределы регулировки регулятора напряжения.

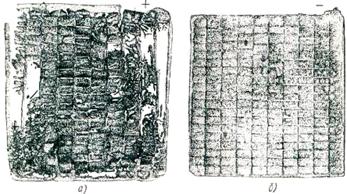

Рис. 1. Вид пластин аккумуляторной батареи после пробега автомобиля 60000 км:

а) – положительная пластина, б) – отрицательная пластина


Сульфатацией пластин называется образование на их поверхности и в активной массе крупных кристаллов сернокислого свинца (PbSO4), которые не растворяются при заряде. Активная масса сульфатированных положительных пластин при растирании между пальцами рассыпается, как песок. Активная масса отрицательных пластин также становится более твёрдой. При заряде у сульфатированного аккумулятора наблюдается повышенное зарядное напряжение (до 3В), а при разряде напряжение ниже, что объясняется повышенным внутренним сопротивлением такого аккумулятора.

Сульфатация пластин наблюдается в случае эксплуатации АКБ с пониженным уровнем и высокой плотностью электролита, длительного хранения без подзаряда (особенно при высоких температурах), присутствия вредных примесей в электролите, а также в случае глубокого разряда батареи.

Применение синтетических сепараторов в аккумуляторах резко снизило возможность сульфатации пластин. Поэтому это явление теперь может наблюдаться только при небрежном обращении с АКБ.

Трещины и истирание моноблока могут произойти из-за небрежного обращения или плохого крепления АКБ на автомобиле. При наличии трещин в перегородках моноблока электролит соседних ячеек сообщается между собой и эти элементы не развивают необходимого напряжения. Напряжение батареи при этом резко снизится (например, при замыкании двух элементов напряжение уменьшается с 12 до 8В).

Проверка состояния АКБ включает: проверку уровня и измерение плотности электролита и определение напряжения АКБ нагрузочной вилкой.

Проверка уровня электролита производится стеклянной трубкой диаметром 5–6 мм. Чтобы измерить уровень электролита, надо опустить трубку в наливную горловину крышки до упора в предохранительную сетку, закрыть её сверху большим пальцем, затем вынуть и определить высоту столбика электролита в трубке (рис. 2, а). уровень электролита должен быть на 10–15 мм выше предохранительной сетки. Повышать уровень следует только доливая дистиллированную воду. Зимой, чтобы избежать замерзания воды, рекомендуется доливать её непосредственно перед выездом или при работающем двигателе.

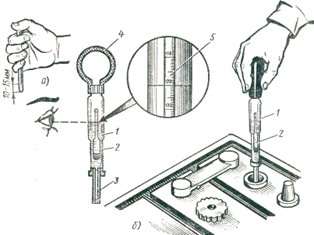

Рис. 2. Проверка уровня (а) и плотности (б) электролита:

1-стеклянный цилиндр, 2-ареометр, 3-наконечник, 4-резиновая груша, 5-шкала ареометра.

Измерение плотности электролита даёт возможность определить степень заряженности АКБ. Плотность электролита измеряют специальным прибором (рис. 2, б) кислотомером. При измерении плотности электролита необходимо также определить температуру электролита батареи. Если температура электролита выше или ниже +150С, следует привести плотность электролита к 150С. При изменении температуры на 150С плотность электролита изменяется приблизительно на 0,01 г./см3.

Таблица. Поправка на температуру

Температура электролита, 0С

4530150-15-30-45
Поправка к показанию ареометра+0,02+0,010-0,01-0,02-0,03-0,04

Если плотность электролита в отдельных аккумуляторах отличается более чем на 0,01г/см3, то следует выровнять, доливая электролит плотностью 1,4 г/см3 или дистиллированную воду. Доливать в аккумулятор электролит плотностью 1,4 г/см3 можно только в том случае, когда батарея полностью заряжена и вследствие «кипения» электролита обеспечивается быстрое и надёжное его перемешивание.

При измерении плотности электролита после доливки в него воды или после пуска двигателя стартером батарею надо подвергнуть непродолжительному заряду небольшим током или дать ей постоять 1–2 ч для того, чтобы плотность электролита во всех аккумуляторах была одинакова.

Для определения степени разряженности АКБ по плотности электролита можно пользоваться данными табл.

Таблица. Степени разряженности АКБ и соответствующая ей плотность электролита

Плотность электролита, приведённая к температуре +150С, г/см3

Батарея полностью заряженаБатарея заряжена
на 25%на 50%
1,3101,2701,230
1,2901,2501,210
1,2701,2301,190
1,2501,2101,170

Проверка нагрузочной вилкой даёт возможность определить состояние АКБ в режиме её разряда, соответствующего пуску горячего двигателя. Для этого нагрузочная вилка (рис. 3, а, б) снабжена набором сопротивлений и вольтметром. В зависимости от ёмкости батареи включается необходимая величина нагрузочного сопротивления гайками 4 и 8.


Рис. 3. Проверка состояния АКБ нагрузочной вилкой:

а) – устройство вилки, б) – замер напряжения; 1,3 – нагрузочные сопротивления – 0,01 и 0,02 Ом, 2,9 – ножи вилки, 4 и 8 – гайки, включающие нагрузочные сопротивления, 5 – вольтметр, 6 – рукоятка, 7 – защитный кожух.

При определении степени заряженности АКБ нагрузочной вилкой показания вольтметра под нагрузкой, соответствующей ёмкости проверяемой батареи, должны соответствовать данным, приведённым ниже.

Напряжение аккумулятора, В1,7 -1,81,6 -1,71,5 – 1,61,4 – 1,51,3 – 1,4
Степень заряженности, %1007550250

При проверке нагрузочной вилкой напряжение исправного аккумулятора должно быть постоянным в течение не менее 5 с. Отверстия в крышках аккумуляторов при проверке нагрузочной вилкой должны быть закрыты пробками. Аккумуляторы, плотность электролита в которых ниже 1,200 г./см3, не рекомендуется проверять нагрузочной вилкой.

Уход за АКБ. Срок службы батареи в эксплуатации гарантируется при соблюдении правил ухода за ней и исправности электрооборудования автомобиля. Поэтому при обслуживании автомобиля необходимо очищать батарею от пыли и грязи. Электролит, пролитый на поверхность батареи, вытирать чистой ветошью, смоченной в растворе нашатырного спирта или кальцинированной соды (10%-ным раствором). Окислившиеся выводные клеммы батареи и наконечники проводов очищать; проверять плотность крепления батарей в гнезде. На грузовых автомобилях, где возможно, под батареи установить резиновые прокладки. Следует проверять крепления и плотность контакта наконечников проводов с выводными клеммами батарей. Не допускать натяжения проводов для предупреждения порчи выводных клемм и образования трещин в мастике; проверять и при необходимости прочищать вентиляционные отверстия в пробках аккумуляторов.

Формула ориентировочного времени зарядки АКБ

Формула потери ёмкости на величину

Формула примерной зарядки АКБ

Не реже чем через 10–15 дней необходимо проверять степень разряженности батарей по плотности электролита или нагрузочной вилкой. Батарею, разряженную более чем на 25% зимой и более чем на 50% летом, следует снять с автомобиля и поставить на подзаряд. В эти же сроки проверяют целостность бака (отсутствие трещин) и просачивание электролита, а также уровень электролита в каждом аккумуляторе батарей.

Если на поверхности батарей появились трещины, их необходимо ликвидировать путём оплавления мастики слабым пламенем.

Ремонт АКБ

К характерным неисправностям свинцовых АКБ относятся: повреждение баков (трещины, отколы), крышек, выводных штырей и перемычек, коррозия решёток + пластин, сульфатация пластин, повышенный саморазряд. Большинство неисправностей появляется в результате нарушения правил ТО и эксплуатации батарей.

АКБ, поступающая в ремонт, предварительно очищается от загрязнений. Затем её осматривают для установления внешних дефектов: трещин бака и крышек, растрескивания и отслаивания мастики, окисления контактов, состояния выводных штырей и перемычек. Ремонту с разборкой подлежат батареи, если бак имеет сквозные трещины или крышки отдельных элементов расколоты, или при испытании под нагрузкой напряжение хотя бы на одном элементе падает до 0 менее чем за 5 сек. При этом работоспособность этого элемента не восстанавливается после промывки дистиллированной водой и проведения тренировочного цикла разряда – заряда.

Пластины разобранных аккумуляторов можно ремонтировать при следующих условиях:

– стрела прогиба покоробившихся пластин не превышает 3 мм;

– кол-во пустых ячеек и сквозных отверстий в решётке не превышает двух и они находятся не под ушками пластин;

– активная масса выпала не более чем из семи ячеек без образования сквозных отверстий;

– толщина пластины, заполненной активной массой, не превышает более чем на 0,5 мм толщину решётки;

– в решётке нет надломов и трещин;

– положительные пластины имеют цвет от чёрного до тёмно-коричневого, мягки на ощупь и на них нет белых пятен;

– отрицательные пластины имеют светло-серый цвет без зелёного налёта, а их масса плотно прилегает к решёткам; при проведении по пластинам острием ножа на них остаётся блестящий след.

Баки можно использовать при сборке, если их стенки и внутренние перегородки не имеют сквозных трещин и раковин, а также значительных вздутий и короблений. При этом сколы на наружных стенках, углах и рёбрах не превышают глубины 3 мм и площади 2см2. Последние устраняют разделкой и заполнением пластмассой. Сепараторы могут быть использованы повторно, если они не имеют трещин, местных почернений и равномерны по толщине. Их необходимо очистить от налёта сульфата, тщательно промыть и просушить.

При капитальном ремонте АКБ полностью разбирают. Перед разборкой производят наружную чистку, внешний осмотр, разряд (при необходимости) и слив электролита. Затем батарею разбирают, детали промывают и сушат, выявляют неисправности, устанавливают способ ремонта и изготовления отдельных деталей.

Перед разборкой рекомендуется АКБ разрядить током от 1/20 до 1/10 ёмкости батареи до напряжения 1,7–1,75В на одном аккумуляторе.

При разборке осуществляют: снятие межэлементных соединений (перемычек) и удаление выводных клемм, удаление уплотнительной мастики, снятие крышек, извлечение блоков пластин в сборе, разделение блоков пластин на полублоки, мойка деталей и бака.

Снятие межэлементных соединений производится после высверливания выводных штырей специальной трубчатой фрезой, вставленной в коловорот (рис. 4, а, б) перед обработкой штырь накернивают и засверливают по центру для создания направления центрирующей части фрезы. Освобождённую перемычку снимают съёмником.

Рис. 4. Снятие межэлементных соединений Рис. 5. Нагревательный колпак для разогрева

фрезой. а) – колпак, б) АКБ, покрытая колпаком

а) – трубчатая фреза в сборе и её детали,

б) – коловорот с вставленной фрезой.

Для удаления заливочной мастики, предварительно подогретой с помощью нагревательного колпака (рис. 5, а, б), применяют деревянные лопатки. Можно удалять мастику предварительно нагретым до 180–2000С металлическими лопатками или нагревательной лопаткой, устроенной аналогично электрическому паяльнику.

Крышки аккумуляторов снимают специальным съёмником (рис. 6). У фигурных пластмассовых крышек предварительно высверливают выводные штыри (рис. 7), освобождая их от свинцовых втулок.

Рис. 6. Съёмник крышек АКБ Рис. 7. Схема высверливания выводного

1-губки, 2 шток, 3-собачка, 4-рукоятка, 5-скоба. штыря аккумулятора.

Для извлечения пластин из бака применяют специальный захват (рис. 8), губки которого плотно зажимают свободные концы выводных штырей. После извлечения пластины устанавливают на 2–3 мин на крае бака для стекания электролита, а затем промывают в дистиллированной воде. Сепараторы удаляют (рис. 9) тонкой пластиной из органического стекла или пластмассы, а поверхность пластин очищают от остатков разрушившихся сепараторов. Негодные пластины заменяют другими. При замене 1–2 пластин рекомендуется ставить бывшие в употреблении пластины. При замене большего количества пластин необходимо заменить весь блок пластин исправным, взяв его из разобранной ранее, бывшей в употреблении батареи того же типа.

Рис. 8. Захват для извлечения пластин. Рис. 9. Удаление сепаратора из блока пластин

После восстановления и изготовления деталей батарею собирают. Производят сборку полублоков и блоков пластин, отдельных аккумуляторов, батареи и заливку электролитом с последующим зарядом. В один полублок необходимо подбирать однотипные, одинаково изношенные пластины. При сборке применяют приспособление (рис. 10), обеспечивающее установку пластин на одинаковом расстоянии друг от друга. К выступающим концам ушек пластин приваривают угольным электродом баретку. Электрод соединяют с отрицательным полюсом батареи (напряжение 12 В, ёмкость не менее 100 А*ч), а деталь – с положительным. В качестве присадочного материала используют пруток свинца, а флюсом служит стеарин.

Рис. 10. Приспособление для сборки полублока Рис. 11. Наплавка выводных клемм пластин аккумулятора при помощи формы


При установке полублоков следует проследить, чтобы каждая положительная пластина была расположена между двумя отрицательными, а при установке сепараторов – ребристая сторона их была бы обращена к положительной пластине. У комбинированных сепараторов стекловойлок или хлорвинил должны находиться между положительной стороной и ребристой поверхностью сепаратора.

Собранные блоки устанавливают в отделения бака АКБ. Пластины должны входить в отделение бака с некоторым усилием. Если они не входят, то их обжимают под прессом или в тисках. Если пластины входят слишком свободно, то устанавливают для уплотнения дополнительные сепараторы.

При установке крышек зазоры должны быть уплотнены асбестовым шнуром. Вольтметром проверяют, нет ли коротких замыканий. Отдельные аккумуляторы соединяют в батарею. На выводные клеммы блоков пластин надевают и приваривают межэлементные соединения. Наплавку выводных клемм свинцом осуществляют при помощи специальных форм (рис. 11), имеющих определённый размер для положительных и отрицательных штырей.

Собранные батареи заливают мастикой с температурой 175–1800С. Состав мастики: битум нефтяной №5–70%, авиационное масло марки МК – 22 – 20% и сажа – 10%.

После сборки АКБ заливают электролитом. Плотность электролита при разряженной батарее 1,125 г./см3, при заряженной батарее – 1,32 г./см3. Уровень электролита должен быть выше пластин на 10–15 мм. Затем батарея должна постоять 4–6 ч для того чтобы пластины хорошо пропитались электролитом. Затем осуществляют проверку уровня электролита и при необходимости доливают его. Батарея должна быть полностью заряжена током (величина тока устанавливается техническими условиями) до обильного выделения газов и постоянства напряжения в течение 2 ч.

Температура электролита при заряде не должна превышать 450С. Для охлаждения электролита заряд прерывают. В конце заряда плотность электролита доводят до 1,280 -1,285 г./см3 при температуре 250С. Для этого резиновой грушей удаляют часть электролита и вновь доливают дистиллированную воду или электролит, добиваясь нужной плотности электролита в каждом аккумуляторе.

Все отремонтированные АКБ испытывают на герметичность и на величину напряжения под нагрузкой. Выборочно проверяют величину электрической ёмкости батарей. Испытания осуществляют в соответствии с разработанными техническими условиями. Проверку АКБ под нагрузкой удобно проводить прибором НИИАТ модели ЛЭ-3 (рис. 12).

Рис. 12. Прибор НИИАТ ЛЭ-3 для проверки АКБ.

2. Общее устройство и принцип действия контактного регулятора напряжения

Устройство и работа контактно-вибрационного реле-регулятора.

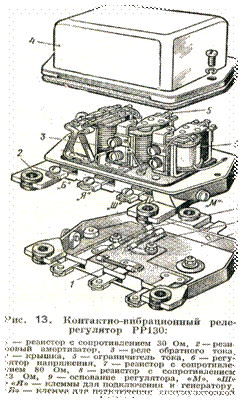

На рис. 13 показана конструкция, а на рис. 14 электрическая схема трёхэлементного реле-регулятора РР130. На полумонтажной схеме (рис. 14, а) указаны не только электрические цепи, но и контуры магнитных систем отдельных реле. Это облегчает изучение реальных электрических цепей в реле-регуляторе. На развёрнутой схеме (рис. 14, б) легче проследить пути тока, проанализировать работу отдельных элементов схемы (приборов) и найти их возможные неисправности.

Для удобства пользования развёрнутой схемой вместе с условным обозначением элемента реле рядом в скобках указан его номер на подрисуночной надписи. Например, РОТ (1) – последовательная обмотка реле обратного тока. Из схемы видно, что обмотка включена последовательно, поэтому в обозначении обмотки это специально не указано. Величина сопротивления (Ом) указывается над прямоугольником, являющимся условным обозначением резистора. Электромагнитное реле, входящие в реле-регулятор, смонтированы на общем основании 9 (см. рис. 13) и закрыты крышкой 4. Приливы основания снабжены резиновыми амортизаторами 2, которые способствуют гашению вибраций, передаваемых реле-регулятору от места его крепления на автомобиле.

На сердечнике 2 (рис. 14) реле обратного тока находятся последовательная 1 и параллельная 4 (по отношению к якорю генератора) обмотки. Когда напряжение генератора ниже напряжения АКБ, магнитный поток, создаваемый параллельной обмоткой, мал, и якорь 5 не может притянуться к сердечнику 2 и замкнуть контакты 6 реле. По мере увеличения числа оборотов двигателя повышается напряжение генератора. Когда напряжение генератора превысит напряжение включения реле обратного тока (12,2 – 13,2В при температуре +200С), якорь притянется к сердечнику, и контакты реле замкнуться. При замкнутых контактах ток проходит по обмоткам 1 и 4 в таком направлении, что их магнитные поля совпадают. Поэтому магнитное поле последовательной обмотки усиливает прижатие контактов реле.

При снижении числа оборотов двигателя напряжение генератора уменьшится. Когда оно станет ниже напряжения АКБ, ток из батареи пойдёт в якорь генератора, что может привести к его перегрузке и сгоранию изоляции обмотки. В этом случае магнитный поток последовательной обмотки реле изменит направление и будет размагничивать сердечник. Контакты реле разомкнуться, и генератор отключится от АКБ. Обратный ток, протекающий от батареи в генератор, при котором контакты реле размыкаются, должен составлять 0,5–6А.


Регулятор напряжения

Когда напряжение генератора Ur ниже напряжения Upн, на которое отрегулирован регулятор напряжения, контакты 10 (см. рис. 14) замкнуты. Ток возбуждения генератора проходит по цепи зажим Я генератора – последовательная 7 и ускоряющая 8 обмотки ограничителя тока – замкнутые контакты 9 ограничителя тока – выравнивающая обмотка 11 регулятора напряжения – замкнутые контакты 10 регулятора напряжения – клемма Ш обмотки возбуждения 14 генератора – масса генератора.

Когда напряжение генератора станет больше напряжения, на которое отрегулирован регулятор, контакты 10 регулятора напряжения разомкнуться, и ток возбуждения, минуя контакты 9 ограничителя тока, пойдёт через резисторы в 13 и 80 Ом (штриховые стрелки на рис. 14, б). Величина тока возбуждения упадёт, снизится магнитный поток обмотки возбуждения и, следовательно, напряжение генератора. При снижении напряжения генератора уменьшится сила притяжения якоря параллельной обмотки 12 регулятора напряжения, его контакты вновь замкнутся, и ток возбуждения увеличится.

Этот процесс будет повторяться периодически, пока Ur> Upн.

Чем больше частота вращения якоря генератора, тем большее время контакты регулятора напряжения будут находиться в разомкнутом состоянии и тем меньше будет величина тока возбуждения.

Для повышения частоты вибрации контактов регулятора напряжения (что необходимо для снижения амплитуды колебания, поддерживаемого регулятором напряжения), последовательно параллельной обмотке 12 регулятора напряжения включается ускоряющий резистор сопротивлением 13 Ом. В момент размыкания контактов регулятора напряжения ток возбуждения начнёт проходить через указанный резистор. В нём возрастает падение напряжения. Напряжение на параллельной обмотке регулятора напряжения снизится, что приведёт к ускорению замыкания контактов.

С повышением частоты вращения якоря генератора увеличится и частота вибраций контактов. Наличие ускоряющего резистора в цепи параллельной обмотки регулятора напряжения приводит к некоторому возрастанию величины регулируемого напряжения Upн с увеличением скорости вращения якоря генератора. Для компенсации этого явления служит выравнивающая обмотка 11 регулятора напряжения, включённая последовательно обмотке возбуждения генератора. Выравнивающая обмотка включена встречно по отношению к параллельной обмотке регулятора напряжения, т.е. магнитный поток выравнивающей обмотки 11 действует навстречу магнитному потоку параллельной обмотки 12.

С увеличением частоты вращения ток возбуждения генератора уменьшается, а следовательно, снижается размагничивающее действие выравнивающей обмотки. Поэтому напряжение, поддерживаемое регулятором напряжения, остаётся примерно постоянным.

Ограничитель тока

Работает аналогично регулятору напряжения, только его последовательная обмотка 7 реагирует не на напряжение, а на отдаваемый генератором ток. При увеличении силы тока генератора выше допустимого по условию нагрева обмоток 9 например, при разряженной АКБ) магнитный поток, создаваемый обмоткой 7, притягивает якорь, и контакты 9 ограничителя тока размыкаются. В этом случае ток возбуждения генератора пойдёт двумя путями: как через резистор с сопротивлением в 30 Ом и далее – через замкнутые контакты 10 регулятора напряжения к клемме Ш генератора, так и через ускоряющую обмотку 8 ограничителя тока, резисторы сопротивлением 13 и 80 Ом к клемме Ш. таким образом, резисторы сопротивлением 30, 13 и 80 Ом включены между собой параллельно, и общее сопротивление, включённое в цепь обмотки возбуждения, будет 22,7 Ом.

Для ускорения замыкания контактов (повышение частоты их вибрации) служит ускоряющая обмотка 8 ограничителя тока. Эта обмотка включена последовательно в цепь обмотки возбуждения генератора и создаёт магнитный поток, направленный согласно с магнитным потоком основной обмотки ограничителя тока. При размыкании контактов 9 ограничителя тока ток возбуждения падает и магнитный поток ускоряющей обмотки уменьшается. В результате этого ускоряется замыкание ограничителя тока.

Термокомпенсация в реле-регуляторе

При работе температура реле-регулятора может изменяться от -50 до +900С как под действием температуры окружающей среды, так и вследствие нагрева его обмоток проходящим током. Нагрев медных обмоток, особенно имеющих большое число витков, увеличивает их сопротивление. Например, при нагреве на 1000С сопротивление обмоток увеличивается до 30%. Это приводит к недопустимому изменению регулируемого напряжения или напряжения включённого реле обратного тока. Для устранения влияния изменения температуры на выходные параметры реле-регулятора в его конструкции предусмотрены термокомпенсирующие устройства: подвеска якоря на термобиметалической пластине; выполнение части параллельных обмоток реле напряжения и реле обратного тока из нихрома; применение термокомпенсационного сопротивления из нихрома, включённого последовательно параллельной обмотке регулятора напряжения; установка магнитного шунта между ярмом и сердечником магнитной системы регулятора напряжения.

Устройство и работа контактно-транзисторного регулятора напряжения РР-362.

Рост количества и мощности потребителей электроэнергии на современных автомобилях привёл к увеличению мощности генератора. С увеличением мощности генератора растёт величина тока его возбуждения, который должен разрываться контактами регулятора напряжения. Однако контакты при повышении мощности разрываемого тока начинают сильнее подгорать и быстро выходят из строя. Поэтому в мощных автомобильных генераторах вначале стали применять две обмотки возбуждения и два регулятора напряжения (например, генератор Г-51 с реле-регулятором РР-51 автомобиля ЗИЛ-131). Затем были разработаны контактно-транзисторные регуляторы, в которых роль контактов, разрывающих ток возбуждения, выполняет транзистор, а контакты регулятора напряжения только управляют его работой.

Наиболее распространённым контактно-транзисторным регулятором является реле-регулятор РР-362, применяемый с генератором переменного тока Г-250 на автомобилях «Москвич», ГАЗ-53А и их модификации.

Контактно-транзисторный реле0регулятор РР-362 (рис. 15 и 16) состоит из регулятора напряжения РН и реле защиты РЗ, которые имеют аналогичную конструкцию и представляет собой реле с одной парой замыкающих контактов. Подвижной контакт обоих реле (контакт якоря) электрически соединён с корпусом (магнитопроводом) реле. В отсеке, отделённом от электромагнитных реле перегородкой, имеющейся на внутренней части крышки, расположены транзистор Т, крепящийся на теплоотводе – латунной пластине, и два диода Д1 и Д2.

В блоке электромагнитных реле под панелью расположены резисторы. Реле-регулятор имеет три выводные клеммы Ш, ВЗ, М для соединения соответственно с обмоткой возбуждения генератора, выключателем зажигания и «массой» генератора. Для ускорения замыкания контактов регулятора напряжения служит ускоряющий резистор Ру.

Регулятор напряжения (см. рис. 16) включает в себя транзистор Т, электромагнитное реле регулятора напряжения РН, полупроводниковые диоды Д1 Дг; резисторы Ry, Rд, Rтк, Rб. Электромагнитное реле РН управляет транзистором. Его обмотка РН0 является чувствительным элементом схемы регулятора, а замыкающие контакты РН, включённые между плюсовой клеммой регулятора ВЗ и базой транзистора, управляют транзистором.

Ток управления транзистора (ток базы) незначителен и меньше тока возбуждения генератора на величину коэффициента усиления транзистора (в 15 раз). Напряжение на контактах также незначительно – 1,5–2,5В. Поэтому контакты регулятора напряжения при длительной работе практически не имеют износа.

Термокомпенсация регулятора напряжения осуществляется резистором Rтк и подвеской якоря на термобиметалической пластине.

Для защиты транзистора Т от коротких замыканий в цепи обмотки возбуждения генератора служит реле защиты РЗ, которое имеет три обмотки: основную РЗ0, встречную РЗв, магнитный поток который направлен навстречу основной обмотке, и удерживающую РЗу. замыкающие контакты РЗ включены через разделительный диод Др параллельно контактам РН.

Работа регулятора напряжения

Когда обороты ротора генератора малы и Ur < Uрн, электромагнитное усилие, создаваемое обмоткой РН0, недостаточно для преодоления усилия пружины, и якорь РН не притянут к сердечнику. Контакты РН разомкнуты, и транзистор Т открыт, так как имеется ток перехода эмиттер – база Iб, определяемый резистором Rб. цепь тока базы (рис. 16, б) следующая: клемма ВЗ, диод Д1, эмиттер – база транзистора Т, резистор Rб, клемма М. При открытом транзисторе сопротивление перехода Э-К мало (доли Ома), и через обмотку возбуждения ОВ генератора проходит ток возбуждения по цепи клемма ВЗ – диод Д1 – эммитер – коллектор транзистора Т – обмотка реле защиты РЗ0 – клемма Ш реле-регулятора – обмотка возбуждения ОВ – масса.

Когда Ur > Uрн, контакты регулятора напряжения замкнуты. При этом транзистор Т запирается, так как его база соединяется с «+», вследствие чего потенциал эмиттера будет ниже потенциала базы на величину падения напряжения на диоде Д1, обусловленного током, протекающим через Д1 по цепи клемма ВЗ – диод Д1 резисторы Ry, Rд, – обмотка РЗ0 – клемма Ш – обмотка возбуждения ОВ – масса.

При замыкании контактов РН и запирании транзистора Т ток возбуждения падает, уменьшается напряжение генератора, и контакты РН размыкаются. Затем весь процесс повторяется. Диод Д
