Спектрометрическое сканирование атмосферы и поверхности Земли

Материалы дистанционного зондирования (ДЗ) являются частью большой системы сбора, переработки, регистрации и использования данных. Правильно организованная система дистанционных исследований должна быть ориентирована на решение конкретных геологических задач, обусловливающих выбор орбит космических носителей, набор датчиков, характер сбора, переработки и передачи на наземные комплексы первичных данных и тип представляемых пользователю материалов.


1. ПРИНЦИПИАЛЬНАЯ СХЕМА ДИСТАНЦИОННОГО ЗОНИРОВАНИЯ

На рис. 1 изображена упрощенная структурная схема системы ДЗ. Система состоит из нескольких взаимосвязанных элементов, или блоков.

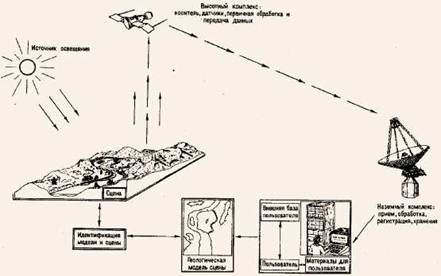

Рис. 1. Структурная схема системы дистанционного зондирования

Сцена - это то, что находится перед датчиком; построение геологической модели сцены является в самом общем виде той целью, ради которой создается система. Изучение сцены на расстоянии возможно благодаря тому, что она обнаруживает себя в физических полях, которые могут быть измерены. Наиболее часто используются излученные или отраженные электромагнитные волны, в последнем случае необходим источник освещения, пассивный (например. Солнце) или активный (лазеры, радиолокаторы и др.). Физические поля измеряются датчиками, входящими в состав высотного комплекса, который кроме измерений служит для первичной обработки и передачи данных на Землю. Данные, закодированные в электромагнитном сигнале или записанные на твердотельные носители (фотопленки, магнитные ленты и пр.), доставляются в наземный комплекс, в котором происходит их прием, обработка, регистрация и хранение. После обработки данные обычно переписываются в кадровую форму и выдаются в качестве материалов дистанционного зондирования, которые по традиции называются космическими снимками. Пользователь, опираясь на внешнюю базу знаний, а также собственный опыт, интуицию, проводит анализ и интерпретацию материалов ДЗ и создает геологическую модель сцены, которая и является формой регистрации решения поставленной проблемы. Достоверность модели проверяется сопоставлением, или идентификацией модели и сцены; идентификация замыкает систему и делает ее пригодной для прикладного пользования.

Системы ДЗ разрабатываются в двух вариантах - ориентированныe на изображение и ориентированные на число. Первый вариант рассчитан на визуальное дешифрирование материалов ДЗ, которые в свзи с этим предоставляются пользователю в виде КС. Второй учитывает возможность автоматического (компьютерного) распознавания геологических и других образов. Образные и числовые варианты дистанционного зондирования дополняют друг друга. Несмотря на то, что технология автоматического распознавания образов появилась позже и связана с прогрессивным и дорогим техническим обеспечением, визуальный анализ и геологическая (экологическая) интерпретация КС сохраняют свое лидирующее положение. Чтобы понять причины этой ситуации, необходимо рассмотреть основные способы получения материалов дистанционного зондирования и сопоставить принципы, лежащие в основе автоматического и визуального дешифрирования МДЗ.

Техника получения материалов дистанционного зондирования

При съемке земной поверхности существенную роль играет выбор орбиты полета ИСЗ. Для фотографирования Земли предпочтительными являются круговые орбиты, благодаря чему достигается одинаковыми масштаб снимков по всей трассе полета ИСЗ. Большое значение имеет наклонение орбиты - величина угла, образованного плоскостью экватора и плоскостью орбиты. В зависимости от наклонения орбиты бывают экваториальными (наклонение 0°), полярными (наклонение 90°) и наклонными. При запуске ИСЗ на полярные (или квазиполярные) орбиты бортовая аппаратура используется для исследования всей земной поверхности. При углах наклона орбит до 50-60° приполярные области не попадают в поле зрения бортовой аппаратуры.

Типы орбит датчиков дистанционного зондирования

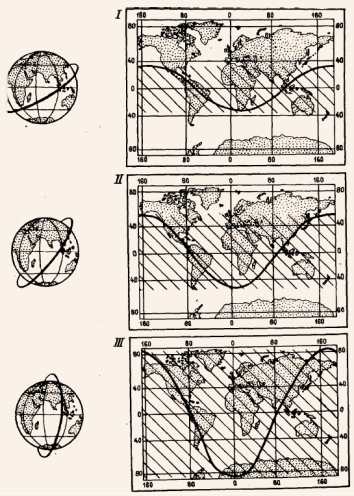

Рис. 2. Зависимость зоны обзора дистанционного датчика от типа орбиты

Наклонение орбиты ИСЗ является важным параметром, так как определяет широтный пояс поверхности Земли, который подлежит фотографированию. Трасса полета ИСЗ не может выйти за пределы этого широтного пояса, поэтому от наклонения и высотыорбиты зависит ширина фотографической полосы. Здесь устанавливается прямая зависимость: чем больше угол наклона орбиты и чем больше ее высота, тем шире снимаемая полоса земной поверхности (рис.2). Помимо круговых орбит, по которым обычно летают метеорологические спутники, ПКК и орбитальные станции, для постоянного наблюдения за глобальными процессами на Земле используются эллиптические орбиты с большой разницей высот в апогее и перигее. По отношению к Солнцу или Земле выделяют два вида орбит - геосинхронную и гелиосинхронную.

Геосинхронные (геостационарные) орбиты предназначены для движения спутника вокруг Земли с угловой скоростью, равной скорости вращения Земли, что обусловливает зависание спутника над определенным участком земной поверхности и постоянное наблюдение за ним.

Гелиосинхронные орбиты предназначены для повторных съемок одних и тех же участков земной поверхности при одинаковых условиях освещения через равные промежутки времени. Примером может служить американский спутник "Лэндсат", летающий по гелиосинхронной орбите и возвращающийся в исходную точку съемки через 18 суток. Съемка с гелиосинхронных орбит может широко использоваться для изучения динамики современных геологических процессов.

Фотосъемки

Фотографическую съемку поверхности Земли с высот более 150 - 200км принято называть космической. Отличительной чертой КС является высокая степень обзорности, охват одним снимком больших площадей поверхности. В зависимости от типа применяемой аппаратуры и фотопленок, фотографирование может производиться во всем видимом диапазоне электромагнитного спектра, в отдельных его зонах, а также в ближнем ИК (инфракрасном) диапазоне. Масштабы съемки зависят от двух важнейших параметров: высоты съемки и фокусного расстояния объектива. Космические фотоаппараты в зависимости от наклона оптической оси позволяют получать плановые и перспективные снимки земной поверхности.

В настоящее время используется фотоаппаратура с высоким разрешением, позволяющая получать КС с перекрытием 60% и более. Спектральный диапазон фотографирования охватывает видимую часть ближней инфракрасной зоны (до 0,86 мкм). Для съемки земной поверхности с ПКК используются фотографирующие системы следующих марок: КАТЭ-140, МКФ-6, ФМС и ДР. Фотографическая камера МКФ-6М имеет шесть спектральных каналов, работающих в следующих зонах спектра (мкм): 0,45- 0,50; 0,52-0,56; 0,58-0,62; 0,64-0,68; 0,70-0,74; 0,78-0,86. Изображение отличается высоким разрешением и может быть увеличено в несколько раз без потери информативности. Масштаб снимков, снятых с высоты 265 км, немногим мельче 1:2 000 000. Зональные снимки 1-4 каналов выдерживают увеличение до 60 раз и в таком увеличенном виде вполне пригодны для целей геологического дешифрирования. Снимки, полученные по пятому и шестому каналам, выдерживают увеличение только 10Х. Отметим, что фотографическая съемка - в настоящее время самый информативный вид съемки из космического пространства. Оптимальный размер отпечатка 18Х18 см, который, как показывает опыт, согласуется с физиологией человеческого зрения, позволяя видеть все изображение одновременно. Для удобства пользования из отдельных КС, имеющих перекрытия, монтируются фотосхемы (фотомозаики) или фотокарты с топографической привязкой опорных точек с точностью 0,1 мм и точнее. Для монтажа фотосхем используются только плановые КС. Для приведения разномасштабного, обычно перспективного КС к плановому используется специальный процесс, называемый трансформированием. Трансформированные КС с успехом используются для составления космофотосхем и космофотокарт и обычно легко привязываются к географической сетке координат.


Сканерные съемки

В настоящее время для съемок из космоса наиболее часто используются многоспектральные оптико-механические системы - сканеры, установленные на ИСЗ различного, назначения. При помощи сканеров формируются изображения, состоящие из множества отдельных, последовательно получаемых элементов. Термин "сканирование" обозначает развертку изображения при помощи сканирующего элемента (качающегося или вращающегося зеркала), поэлементно просматривающего местность поперек движения носителя и посылающего лучистый поток в объектив и далее на точечный датчик, преобразующий световой сигнал в электрический. Этот электрический сигнал поступает на приемные станции по каналам связи (рис.). Изображение местности получают непрерывно на ленте, составленной из полос - сканов, сложенных отдельными элементами - пикселами. Сканерные изображения можно получить во всех спектральных диапазонах, но особенно эффективным является видимый и ИК-диапазоны. При съемке земной поверхности с помощью сканирующих систем формируется изображение, каждому элементу которого соответствует яркость излучения участка, находящегося в пределах мгновенного поля зрения. Сканерное изображение - упорядоченный пакет яркостных данных, переданных по радиоканалам на Землю, которые фиксируются на магнитную ленту (в цифровом виде) и затем могут быть преобразованы в кадровую форму. В геологии используются материалы сканерных съемок с ИСЗ серии "Метеор". На этих спутниках установлены сканирующие устройства различной конструкции: с малым разрешением - МСУ-М, со средним разрешением - МСУ-С, с конической разверткой - МСУ-СК, с электронной разверткой - МСУ-Э (табл. 3).


Таблица

:Технические характеристики сканирующих устройств
ПараметрыМСУ-ММСУ-СМСУ-СКМСУ-Э
Полоса обзора, км1930138060028
Угол сканирования, град1069066,52,5
Число элементов в активной части строки1880570036141000
Число спектральных каналов4243
Разрешение на местности по строке, км10,240,1750,028
Масса, кг4,55,54717
