Разработка бульдозеров

Целью данного курсового проекта является приобретение навыков в расчете и конструировании специфических узлов, главным образом рабочих органов машин для земляных работ, а также выработка умения применять теоретических материал при решении практических задач.

Сейчас разрабатывают бульдозеры для работ на более твердых грунтах. Разрабатывают бульдозеры с повышенной единичной мощностью машин и оборудования. Добиваются снижения материала и энергоемкости машин, повышения ресурса и надежности, а также применения новых материалов с лучшими физикомеханическими свойствами и характеристиками; повышения требований к эргономике и технической эстетике машины на основе более полного учета физических и финансовых возможностей человека оператора; автоматизации систем управления, контроля, и обеспечения безопасности работы машины; повышения скоростей движения., что позволяет увеличить производительность; конструирования машин и оборудования из унифицированных блоков, что позволит сократить процесс создания машин и сократить время простоя ее в ремонте.

Все эти нововведения позволят увеличить темпы развития других отраслей народного хозяйства, сократить сроки строительства различных агротехнических сооружений.


1. Конструкторская часть

1.1 Выбор прототипа

Выбираем параметры прототипа по (1, стр. 146-147), тяговому классу базовой машины, и эти параметры заносим в таблицу 1.

Таблица 1 Техническая характеристика бульдозера

Наименование показателейПоказатели
ТС – 10
Базовый трактор, Типгусеничный
МодельТ – 130
Мощность двигателя132
Наибольшее тяговое усилие в кгс15000
Эксплуатационная масса в кг15000
Тип рамывнутренняя
Расположениепрямолинейное
Креплениежесткое
Управлениегидравлическое
Габаритные размеры с базовым трактором, мм, длина5960
ширина3240
высота3090
Масса бульдозерного оборудования, кг2050

1.2 Назначение бульдозеров, принцип работы и выполняемые операции

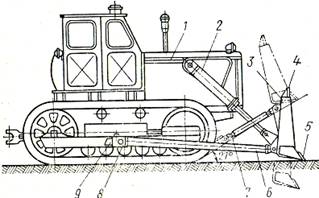

Бульдозер представляет собой базовый тягач, оснащенный ножевым навесным рабочим оборудованием, в которое входит отвал 3 с ножами 5, толкающие брусья 6, подкосы 7 и гидроцилиндры 2 (см. рис.). Отвал изготовляют в виде коробчатой сварной конструкции с накладками жесткости, приваренными к тыльной стороне. Толкающие коробчатые брусья 6 передними концами шарнирно соединяют с проушинами тыльной стороны отвала, а задними — с упряжными шарнирами 8, плиты которых приварены к балкам гусеничных тележек трактора. Подкосы соединяют верхнюю часть отвала с проушинами толкающих брусьев; перестановкой подкосов можно изменять угол резания в пределах 45—60°. Вследствие трудоемкости операций по перестановке подкосов их заменяют гидроцилиндрами.

Бульдозерным оборудованием иногда оснащают другие землеройно-транспортные машины (автогрейдеры, экскаваторы, погрузчики), у которых это оборудование является вспомогательным. Бульдозеры могут разрабатывать талые и мерзлые предварительно взрыхленные грунты. В качестве базовых машин для бульдозеров чаще всего используют гусеничные тракторы мощностью от 55 до 650 кВт, реже — колесные тракторы или тягачи мощностью 75—1200 кВт.

Для выполнения подготовительных работ на раму бульдозера навешивают дополнительные виды рабочего оборудования: кусторезы, корчеватели, собиратели и др. Бульдозеры нередко выпускают в комплекте с рыхлителями и канавокопателями, навешиваемыми сзади машины.

Бульдозер послойно срезает грунт и одновременно перемещает его волоком по поверхности земли к месту укладки.

Бульдозеры применяют для возведения насыпей из грунтов боковых резервов, разработки выемок, грубого планирования поверхностей земляных сооружений, для засыпки рвов, траншей, обваловки сооружений, а также для подготовительных работ— валки отдельных деревьев, срезки кустарника, корчевания отдельных пней и камней.

Бульдозеры используют также для распределения грунтовых отвалов при работе экскаваторов и землевозов, образования штабелей сыпучих материалов (песка, щебня) и их подачи к перерабатывающим агрегатам, для снегоочистки, формирования террас на косогорах, производства вскрышных работ в карьерах.

1.3 Расчёт основных параметров отвала бульдозера

Основными параметрами отвала бульдозера являются: ширина и высота отвала; угол зарезания; угол заострения ножа; задний угол; угол захвата т.е. угол поворота отвала в плане; угол зарезания, т.е. угол поперечного перекоса отвала (угол между режущей кромкой ножа и горизонталью). При проектировании отвала необходимо определить также параметры профиля отвала: длину прямолинейного участка в нижней части поверхности отвала; радиус криволинейного участка поверхности отвала; угол опрокидывания отвала; высоту козырька и угол его наклона; угол наклона отвала.

Для выполнения этих расчётов используем следующую литературу: (1, стр. 189 – 202)

Углы установки отвала бульдозера

Тип бульдозераУглы установки отвала, град
захвата Xзарезания Врезания a
С неповоротным отвалом90 600 050 – 60
С поворотным отвалом90 603 850 – 0
универсальный9050—60

Высоту козырька Нк по вертикали принимают 0,1 — 0,25 от высоты отвала.

Основные параметры поперечных профилей отвалов бульдозеров приведены в табл.


Параметры отвалов

Отвал
Параметрынеповоротныйповоротный (универсальный)
Угол резания а, град50—6050—60
Угол наклона отвала е, град7575

Угол опрокидывания ф0, град

70—7560—75
Угол установки козырька фк, град Задний угол v, град90—100 10—1590—100 10—15
Радиус цилиндрической поверхности отвала, мм(0,8-0,9)

Основным рабочим органом бульдозера является отвал. Производительность и потребная величина тягового усилия зависят от выбора параметров отвала.

Геометрическими параметрами отвалов являются показанные на рис. угол резания , угол наклона отвала , угол опрокидывания , угол установки козырька , задний угол , высота отвала , высота козырька , радиус кривизны отвала , ширина отвала , длина прямой части отвальной поверхности а. Высоту отвала определяют в зависимости от расчетной номинальной силы тяги Ртм и грунтовых условий, для которых предназначают проектируемый бульдозер. Ее можно найти для бульдозера с неповоротным отвалом по формуле.


1.4 Тяговый расчет

Задачей тягового расчета бульдозера является определение силы тяги, необходимой для преодоления суммарного сопротивления. Условие тягового расчета определяется неравенством:

,        (1)

где:  -, кН;

 –, кН;

 –, кН.

 -

,     (2)

где:  – толщина снимаемой стружки = 0,1 м;

– ширина отвала, м;

 - угол установки отвала в плане = 90 град;

;

;      (3)

где: Н – высота отвала, м;

– ширина отвала, м;

 - характеристика грунта, кг/м;

- уклон = 0,5;

j - = 0.1,

;         (4)

где:  - = 0,5.

;         (5)

где: ;

;   (6)

где: N – мощность двигателя, кВт;

 - скорость на 1 передаче, м/с.

;       (7)

;        (8)

;   (9)

(10)

  (11)

1.5 Расчет мощности привода базовой машины

Мощность привода базовой машины определяется по формуле N, к Вт:

,       (12)

где ν – скорость движения машины, км/ч;

η = (0,8 ÷0,9) – механический КПД машины, принимаем равным = 0,9.

1.7 Расчет производительности бульдозера

Производительность бульдозера при резании и перемещении грунта, определяется по формуле:


 м3/ч,       (13)

где:  - объём грунта (в плотном теле) перед отвалом, м3;

 м3,        (14)

где Кпр – коэффициент, зависящий от характера грунта (связности, коэффициента рыхления) и от отношения Н/L, Кпр = 0,40;

L – длина отвала = 3,18, м;

Н – высота отвала = 1,35, м;

 - коэффициент использования машины по времени = 0,8;

 - коэффициент разрыхления грунта = 1,25;

 - коэффициент, учитывающий влияние уклона местности на производительность бульдозера = 1.

 м3

 м3

 - длительность рабочего цикла, с.

 с;   (15)

где:  - длина пути резания = 7 м;

 - длина пути перемещения, 25м;

 - скорость движения бульдозера при копании грунта, =0,4м/с;

 - скорость движения бульдозера при перемещении грунта, =0,9 м/с;

 - скорость холостого хода бульдозера, = 1,1 м/с;

 - время, необходимое на разворот, = 10 с;

 - время на опускание отвала, = 2 с;

 - время на переключение передач, = 4 с.

 с.

1.8 Расчет на прочность

Общие положения при расчете на прочность

Нагрузки действующие на элементы конструкции бульдозеров, делятся на нормальные, случайные и аварийные.

Под нормальными понимаются нагрузки, действующие в процессе работы машины в условиях нормальной ее эксплуатации. Эти нагрузки являются основными для расчета элементов конструкции машины на долговечность.

Случайные нагрузки представляют собой совокупность одновременно действующих нагрузок в самом неблагоприятном их сочетании, которая может иметь место в условиях нормальной эксплуатации машины как во время рабочего цикла, так и при некоторых специальных режимах. Случайные нагрузки являются основой для счета элементов конструкции машины на прочность.

К аварийным относятся нагрузки, которые возникают при некоторых редко встречающихся обстоятельствах, но действие их приводит конструкцию в неработоспособное состояние. Расчет конструкции на аварийные нагрузки проводится с целью создания действенных предохранительных устройств и блокировок.

Расчет на прочность элементов конструкции бульдозеров ведется методами, принятыми для расчета деталей машин и металлоконструкций он то о назначения. Для этого к рассматриваемому элементу прикладывают силы, соответствующие принятому расчетному положению и определяемые с учетом динамики нагружения машины. Зачем определяются опасные сечения и вычисляются максимальные напряжения в точках этих сечений. Получаемые напряжения сравниваются с допускаемыми. Допускаемые напряжения определяются исходя из выбранного предельного состояния. В качестве основного предельного состояния обычно принимают потерю несущей способности. При определении расчетных действующих сил и проведении расчета на прочность необходимо предварительно выяснить, и каких положениях и при каких условиях работы элементы конструкции машины могу г испытывать наибольшие нагрузки, г.е, наметить расчетные положения и расчетные условия. Выбор расчетных положений может быть произведен на основании анализа общей схемы действующих сил и характера их изменений во время работы машины.

Расчет на прочность бульдозерного оборудования

Для расчета узлов и деталей бульдозера на прочность исходными являются случайные нагрузки, действующие на металлоконструкцию машины. За расчетные принимают такие положения бульдозера в процессе его работы, при которых в деталях возникают наибольшие напряжения. Расчетным условиям соответствуют наиболее неблагоприятные сочетания активных сил, действующих на отвал бульдозера. Такие нагрузки возникают сравнительно редко, однако узлы и детали конструкции бульдозера должны 'воспринимать эти нагрузки без возникновения пластических деформаций. При расчете бульдозеров принимают пять расчетных положений.

Расчетное положение 1 (см. рис.). Внезапный упор в препятствие средней точкой отвала при движении по горизонтальной поверхности; механизм подъема в положении закрыто. принимают, что в средней точке на кромку отвала действует усилие:

, Н  (16)

где Тр - максимальное (расчетное) тяговое усилие бульдозера по сцеплению;

, Н         (17)

 - вес трактора с бульдозерным оборудованием, кг;

 - коэффициент сцепления, = 0,9;

 - динамическое усилие, Н

,    (18)

где:  - скорость бульдозера в момент встречи с препятствием, (номинальная скорость на 1 передаче), м/с = 0,67;

g – ускорение свободного падения = 9,8 м/с;

С – приведенная жесткость препятствия и системы навесного оборудования, кН/м;

,         (19)


где: С1 – жесткое препятствие;

С2 – жесткость навесного оборудования.

,       (20)

где:  - коэффициент жесткости навесного оборудования на 1 кг массы трактора, = 0,9;

 - вес бульдозерного оборудования, кг.

Схемы сил, действующие на нож отвала при расчёте на прочность

Расчетное положение II (см.рис.). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала, при этом гидроцилиндры развивают усилие, достаточное для опрокидывания трактора относительно точки А.

Принимаем, что на кромку ножа (точка О) действуют вертикальное и горизонтальное усилия Вертикальное усилие:

, Н      (21)

где:  - линейные размеры, мм.

Горизонтально усилие:

, Н (22)

где:

Расчетное положение III (см.рис.2,в). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на крайней точке(О~) отвала, при этом развивается усилие, достаточное для опрокидывания трактора относительно точки А.

Кроме вертикального и горизонтального усилий, определяемых как и для расчетного положения П. на нож отвала действует боковое усилие:

,          (24)

где: В – ширина отвала, мм.

Расчетное положение IV (см.рис.2.в) В процессе выглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала, при этом развивается усилие, достаточное для опрокидывания фактора относительно точки В.


Расчетная схема положения бульдозера при опирании на кромку ножа отвала

Принимаем что на кромку ножа действует вертикальное горизонтальное усилие.

Вертикальное усилие:

, Н        (25)

Горизонтальное усилие:

, Н         (26)

Выбран расчетные положения и наметив расчетные условия, приступают к определению сил. действующих на машину и ее части.

На рабочее оборудование бульдозера по время работы действую; следующие силы (рис.4) : результирующая сил сопротивления копанию Ро ; сила, тяжести навесного оборудования; сила со стороны механизма подъемного отвала 8 (усилие на штоке гидроцилиндра) ; реакция в упряжном шарнире О.

Направление действия силы Ро зависит от угла резания, от вида и состояния грунта. При угле резания 50° и заглублении на 10-.12 см сила,  приложена на высоте При нормальной работе бульдозера

однако при выявлении максимальных усилий следует принять;

Спроектирован вес силы на горизонтальную ось, можно найти горизонтальную составляющую реакции в упряжном шарнире

Вертикальная реакция К;. найдется из уравнения равновесия относительно точки В (точки приложения силы Ро).

 • линейные размеры (см.рис.4) мм.

Вертикальная составляющая сил сопротивления копанию определяется по формуле

Сила со стороны механизма подъема определяется из условия равновесия относительно точки О (см. рис.)
