Организация интеллектуальной сети в г. Кокшетау на базе платформы оборудования Alcatel S12

Концепция интеллектуальной сети является сегодня одной из определяющих концепций развития современных сетей связи. Интерес, проявляемый к ИС (интеллектуальная сеть), не случаен и основан на преимуществах, которые получают администрации связи, операторы сетей и абоненты при реализации услуг ИС, называемых также услугами дополнительных доходов (value added services). Кроме того, данная концепция позволила осуществить выход на рынок средств связи не только производителей коммутационного оборудования, но и ведущих производителей средств вычислительной техники (СВТ) и современных средств обработки информации. Концепция ИС формируется уже более десяти лет и после выпуска в 1993 году ITU-T (International Telecommunication Union – Telecommunication Standardization Sector – Международный Союз Электросвязи – Сектор стандартизации в области связи) пакета рекомендаций серии Q.1200 стала действующим международным стандартом, поддерживаемым также практически всеми основными организациями стандартизации связи - ETSI, ANSI и др.

Интеллектуальная сеть (IN – Intelligent Network) - это      новый способ (архитектура, концепция) организации предоставления услуг на сети электросвязи, который облегчает введение новых дополнительных услуг и управление ими. ИС является сегодня одной из определяющих концепций развития современных сетей связи. Интерес, проявляемый к ИС, основан на тех преимуществах, которые получают как клиенты, так и операторы связи при реализации услуг интеллектуальной сети. Основная цель перехода к архитектуре ИС заключается в желании упростить доступ клиентов к услугам, а для оператора - упростить порядок ввода новых услуг. Развитие такого рода услуг продиктовано возросшими потребностями бизнес-структур в необходимости укрепления обратной связи со своими клиентами.

АО «Казахтелеком» продолжает активную работу по предоставлению своим абонентам современных услуг связи и внедряет услуги интеллектуальных сетей. Создание единой интеллектуальной сети АО «Казахтелеком» охватит все регионы Республики и позволит значительно расширить спектр услуг связи, предоставляемых как самим АО «Казахтелекомом», так и сторонними телекоммуникационными операторами, которые могут найти новые взаимовыгодные формы сотрудничества с нашей компанией. Кроме того, внедрение интеллектуальных сетей послужит построению сетей будущего: сближению фиксированных и мобильных сетей, интеграции традиционных сетей связи и сетей Internet (6).

В основе архитектуры ИС лежат так называемые наборы возможностей (CS — Capability Sets), определяющие функциональные возможности сети при предоставлении услуг. Разработка набора возможностей первого этапа CS1 завершена в рамках рекомендаций серии Q.1200 и опирается на существующие сетевые технологии сетей коммутации каналов. Отличительной особенностью данных услуг является то, что они могут быть активизированы только в процессе установления/разъединения соединения. По терминологии ITU-T услуги CS1 относятся к услугам типа «А», они являются одноконцевыми (Single Ended) с централизованной логикой управления (Single Point of Control) (7).

Принципы создания и предоставления услуг в ИС определяются четырехуровневой концептуальной моделью, стандартизованной в рекомендации ITU-T I.312/Q.1201. Модель отражает абстрактный подход к описанию ИС и состоит из четырех плоскостей. Собственно услуга описывается на первом уровне — плоскости услуг SP (Service Plane). Здесь отсутствует информация о том, как именно осуществляется предоставление услуг сетью. На втором уровне — глобальной функциональной плоскости GFP (Global Functional Plane) — услуга представляется в виде цепочки независимых от услуг конструктивных блоков (SIB), разработка которых необходима для внедрения услуг. В рекомендации ITU-T Q.1213 специфицированы как операции, выполняемые блоками SIB, так и данные, необходимые для их выполнения. На третьем уровне распределенной функциональной плоскости DFP (Distributed Functional Plane) - операции, выполняемые SIB, объединяются в группы, называемые функциональными объектами, которые при внедрении услуг могут быть распределены по различным физическим объектам - сетевым центрам. Здесь сеть рассматривается как совокупность функциональных объектов, взаимодействующих друг с другом и, таким образом, порождающих информационные потоки. Четвертый уровень - физическая плоскость РР (Physical Plane) - описывает сетевые центры, содержащиеся в них функциональные элементы и протоколы взаимодействия с другими элементами сети.

В настоящем дипломном проекте предлагается организация интеллектуальной сети в г.Кокшетау на базе платформы оборудования Alcatel S12. Организация интеллектуальной сети позволит повысить доходы операторов при минимальных затратах, без изменения структуры сети и оборудования


1 Анализ состояния существующей сети телекоммуникаций и обоснование необходимости создания интеллектуальной сети в г.Кокшетау

1.1 Маркетинговые исследования по созданию интеллектуальной сети

1.1.1 Географическо-экономические особенности региона

Кокшетау – исторически-географический регион на северной части РК (Республики Казахстан). Граничит с многими областями Казахстана. Территория региона богата водными и горными ресурсами. Город Кокшетау - административный центр Акмолинской области (1999г.), а с 1944 – 1997гг. был центром Кокчетавской области. Город расположен от столицы Астана на северо-западе на расстоянии 276 км. Население (2003г.) 133,1 тыс. человек. Площадь города 420,0 км2. Климат в городе, как и в других городах северной части РК резко-континентальный. Кокшетау - крупный промышленный центр. В городе развивается легкая, пищевая промышленности, машиностроение, химическая промышленность, производство неметаллических изделий, картонно-бумажная промышленность, теплоэнергетика, электроэнергетика, газовые предприятия и предприятия водоснабжения. Функционирует также на территории города золотодобывающее предприятие «Васильковский», АО «Тыныс» (выпускает агрегаты авиационной техники, счетчики водоснабжения, и многое другое), АО «Наука-Восток» (выпускает агрегаты). В городе хорошо развита деревоперерабатывающая промышленность, мясо-молочная промышленность, зерноперерабатывающее производство, комбинат по выпуску минеральных вод и напитков. В общей сложности в г.Кокшетау функционирует свыше 45 предприятий малого бизнеса (2003г.), где работают около 20 тыс. человек. Протяженность автодорог по городу составляет свыше 267 км. Перевозка грузов осуществляется в основном по автомобильным дорогам. Работает и авиатранспорт. Железные дороги соединяют г.Кокшетау со всеми регионами Казахстана и СНГ, а также странами дальнего зарубежья (28).

В секторе здравоохранения города функционируют 13 СВА, 17 поликлиник, несколько больниц, около 50 аптек.

В сфере образования функционируют 2 университета, несколько институтов, 15 школ. Город богат в сфере культуры и спорта, имеется 2 театра, филармония, хореографический ансамбль, система библиотек, 4 музея, выставочные залы, около десяти клубов, несколько стадионов, бассейнов, лыжная база, около десяти спортивных школ.

В центральной части города Кокшетау расположены административные и культурные центры, после переезда областного центра из г.Астаны в г.Кокшетау значительно активизировалась деятельность предприятий, в городские инфраструктуры вкладываются инвестиции, улучшилось экономическое благосостояние населения. Все эти факты создают предпосылки для развития и улучшения качества сети и предоставляемых услуг телекоммуникаций.

1.1.2 Характеристика сети телекоммуникаций г.Кокшетау

В г.Кокшетау работают несколько компаний предоставляющих телекоммуникационные услуги, а также доступ в Интернет и передачи информации, используя кабельные и спутниковые каналы (до 128 кбит/с).

В настоящее время в г.Кокшетау действует четыре АТС (Автоматическая телефонная станция), две подстанции SSA, четыре подстанции RSU и одна подстанция М-200 (рисунок 1.1). Общая монтированная емкость сети составляет 41588 номеров, задействованная емкость – 39039 номеров (таблица 1.1), использование емкости сети – 92,71%. Уровень телефонизации составляет 30 ТА (телефонных аппаратов) на 100 жителей (рисунок 1.2).


Таблица 1.1 – Сводная таблица по АТС г.Кокшетау

п/п

Наименование

АТС

Тип АТСГод ввода в экспл.Монтированная емкость, номеровЗадействованная емкость, номеровИспользуемая емкость, %
1АТС-23S-1220065000450090
2АТС-25S-12 MLE1995127901258598,412
3ПСЭ-260/261S-12 RSU19952790276199,077
4АТС-262S-12 SSAx119951300128799,023
5ПСЭ-263S-12 RSU199538036496,926
6ПСЭ-264S-12 RSU199577072293,852
7ПСЭ-265M-200200325621885,15
8ПСЭ-266S-12 RSU19952850283899,559
9АТС-267/268S-12 SSAx119951400131093,57
10АТС-42S-1220036750617091,45
11АТС-77S-12 MLE20026790588086,612
12ПСЭ-278S-12 RSU200451240478,91
Итого:415883903992,71

Существующие сети всех АТС построены по шкафной системе с применением прямого питания. На ГТС ускоренными темпами внедряются современные технологии, такие как HDSL (Высокоскоростная цифровая абонентская линия), ADSL (Асимметричная цифровая абонентская линия), узкополосный и широкополосный абонентский доступ с применением мультиплексорного оборудования. Станции связаны между собой по оптическому кабелю с применением оборудования STM (Синхронный транспортный модуль). На сети применяется шестизначная система нумерации.

Связь со спецслужбами на городской телефонной сети г.Кокшетау осуществляется по общему пучку соединительных линий через узел спецслужб – УСС, который расположен на АТСЭ-25. В качестве соединительных линий между РАТС и УСС используется цифровые каналы систем передачи.

Организована спецслужба с трехзначной нумерацией – служба времени (060), справочная служба телеграфа (061), служба погоды (062).

Для включения в мировые системы телекоммуникаций национальная сеть связи должна соответствовать мировым стандартам. Появление таких глобальных информационных сетей как Интернет, подразумевает передачу больших потоков информации, а это возможно только при соответствующей достоверности и скорости передачи данных. Среди важнейших направлений развития городской телефонной сети была цифровизация АТС и соединительных линий. Это позволит предоставить абонентам более широкий список услуг и высокое качество связи, в том числе высококачественные интеллектуальные услуги.

В настоящее время появляется большое число операторов предоставляющих услуги связи (сети мобильной связи GSM, DAMPS, пейджинговые компании, провайдеры Интернет, транкинговые сети). Оборудование, на базе которого предоставляются все эти услуги, являются современными цифровыми средствами связи. Поэтому, для того, чтобы в недалеком будущем успешно конкурировать на рынке услуг связи, необходимо обеспечивать услугами связи, создать в конечном итоге интеллектуальные сети.

В связи с заменой АТСКУ-23 на цифровую АТС типа S-12 фирмы Alcatel (2006г). ГТС г.Кокшетау достигла 100% цифровизации сети. Это позволит предоставить всем абонентам города дополнительные виды услуг, внедрить систему повременного учета стоимости переговоров, вводить систему ЦТЭ (Центр технической эксплуатации), а также полностью перейти на систему ОКС №7, и создает предпосылки по созданию интеллектуальной сети.

В целом услуги интеллектуальной сети очень похожи на услуги ДВО (дополнительные виды обслуживания) и ЦСИО (цифровая сеть интегрального обслуживания), но в отличие от них могут быть реализованы в рамках глобальной сети связи. К их числу относятся такие знакомые нам услуги, как сокращенный набор, бесплатный вызов, направленный вызов, конференц-связь и др. Всего набор CS1 включает 25 видов услуг, которые должны поддерживаться телефонными сетями, сетями ЦСИО и мобильными сетями. В нашей стране наиболее распространены следующие из них: предоплаченные услуги - предоставляются по сервисным телефонным картам; со значительным отрывом лидируют по популярности среди всех видов услуг и используются для доступа к речевой почте, Интернету, сетям IP телефонии, платным информационным службам и др.; заказ услуги осуществляется при помощи PIN-кода, либо через серийный городской номер, либо через номер спецслужбы, либо номер 805 по правилам ИС; тарификация вызовов - позволяет создавать тарифные планы, зависящие от номеров и категорий вызываемого и вызывающего абонентов, использовать различные периоды тарификации, бесплатных порогов и т. д.; возможности управления процессами оплаты зависят от биллинговых подсистем; телеголосование (Mass Calling) - позволяет проводить опросы населения по телефону; свое мнение респондент выражает набором одной из цифр на терминале; в настоящее время услуга востребована преимущественно центральными телеканалами, а ее провайдерами являются операторы. Потенциал услуги вырастет, если в регионах появится интерес к опросам общественного мнения.


2 Концептуальные основы интеллектуальных сетей

Современный этап развития цивилизации связан с переходом к информационному обществу, существование которого невозможно без развитых инфокоммуникационных сетей (ИКС). Понятие ИКС отражает технические, технологические, экономические и организационные процессы производства, обработки, хранения и распространения информации. Необходимым условием создания ИКС является глобализация и персонализация услуг, которые предоставляются телекоммуникационными сетями. Стремление пользователей и сетевых администраций к расширению функциональных возможностей сетей в направлении расширения состава и изменения характера предоставляемых ими услуг является главным фактором, стимулирующим переход к новым сетевым технологиям (7).

Основными этапами эволюции сетей связи, с точки зрения состава предоставляемых услуг, являются этапы показанные на рисунке 2.1. Каждый этап имеет свою логику развития, взаимосвязь с предыдущими и последующими этапами. Кроме того, каждый этап зависит от уровня развития экономики и национальных особенностей отдельного государства.

Первый этап - построение телефонной сети общего пользования PSTN (Public Switched Telephone Network). В течение длительного времени каждое государство создавало свою национальную аналоговую телефонную сеть общего пользования (ТфОП). Телефонная связь предоставлялась населению, учреждениям, предприятиям и отождествлялась с единственной услугой - передачей речевых сообщений. В дальнейшем по телефонным сетям с помощью модемов стала осуществляться передача данных. Тем не менее, даже в настоящее время телефон остается основной услугой связи, принося эксплуатационным организациям более 80% доходов (13).

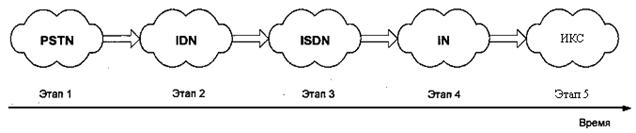

Рисунок 2.1 - Этапы развития сетей и услуг связи

Второй этап - цифровизация телефонной сети. Для повышения качества услуг связи, увеличения их числа, повышения автоматизации управления и технологичности оборудования, промышленно развитые страны в начале 70-х годов начали работы по цифровизации первичных и вторичных сетей связи. Были созданы интегральные цифровые сети IDN (Integrated Digital Network), предоставляющие также в основном услуги телефонной связи на базе цифровых систем коммутации и передачи. В настоящее время во многих странах цифровизация телефонных сетей практически закончилась.

Третий этап - интеграция услуг. Цифровизация сетей связи позволила не только повысить качество услуг, но и перейти к увеличению их числа на основе интеграции. Так появилась концепция цифровой сети с интеграцией служб ISDN (Integrated Service Digital Network). Пользователю этой сети предоставляется базовый доступ (2B+D), по которому информация передается по трем цифровым каналам: два канала В со скоростью передачи 64 Кбит/с и канал D со скоростью 16 кбит/с. Каналы В используются для передачи речевых сообщений и данных, канал D - для сигнализации и для передачи данных в режиме пакетной коммутации. Для пользователя с большими потребностями может быть предоставлен первичный доступ, содержащий (30B+D) каналов. Концепция ISDN существует около 20 лет, но широкого распространения в мире не получила по нескольким причинам. Во-первых, оборудование ISDN достаточно дорого, чтобы стать массовым; во-вторых, пользователь постоянно оплачивает три цифровых канала; в-третьих, перечень услуг ISDN превышает потребности массового пользователя. Именно поэтому интеграция услуг начинает заменяться концепцией интеллектуальной сети (6).

Четвертый этап - интеллектуальная сеть IN (Intelligent Network). Эта сеть предназначена для быстрого, эффективного и экономичного предоставления информационных услуг массовому пользователю. Необходимая услуга предоставляется пользователю тогда, когда она ему требуется и в тот момент времени, когда она ему нужна. Соответственно и платить он будет за предоставленную услугу в течение этого интервала времени. Таким образом, быстрота и эффективность предоставления услуги позволяют обеспечить и ее экономичность, так как пользователь будет использовать канал связи значительно меньшее время, что позволит ему уменьшить затраты. В этом заключается принципиальное отличие интеллектуальной сети от предшествующих сетей - в гибкости и экономичности предоставления услуг.

В свою очередь, уменьшение затрат индивидуального пользователя на новые услуги должно увеличить спрос на них, т.е. привести к увеличению прибыли поставщиков услуг. Соответственно расширение спроса на услуги приведет к увеличению поставок необходимого оборудования, т.е. к увеличению прибыли поставщиков оборудования. Таким образом, гибкость предоставления услуг в интеллектуальной сети приводит к объединению экономических интересов трех сторон: пользователей, поставщиков услуг и поставщиков оборудования (17).

Внедрение концепции ИС с набором возможностей CS1 изменяет не столько характер предлагаемых услуг, сколько технологию их производства и предоставления. Следующий принципиальный скачок в телекоммуникационных технологиях будет достигнут при переходе к инфокоммуникационным сетям следующего поколения (ИКС), которые предназначены не только для передачи информации между пользователями и предоставления телекоммуникационных услуг, но и для организации доступа пользователей к информационным услугам и контенту (информации), что меняет содержание задач сетевого управления и принципы построения сетевых центров.

Сети следующего поколения не отвергают опыт, накопленный в процессе эволюции сетей коммутации каналов. Они также используют программную логику для создания услуг, возможности цифровых интерфейсов для доставки услуг пользователям и концепцию построения отдельной интеллектуальной платформы для управления услугами. В то же время они принципиально отличаются от традиционных информационных и телекоммуникационных услуг, поскольку предполагают в комплексе автоматизированную обработку, хранение или предоставление по запросу информации с использованием информационных систем как на входящем, так и на исходящем концах соединения.

2.1 Новые услуги электросвязи

Быстрое, эффективное и экономичное предоставление услуг пользователю возможно лишь при новой концепции построения сетей связи, которая заключается в разделении функций коммутации и функций предоставления услуг. В классических телефонных сетях функции предоставления услуг являются неотъемлемой частью функций коммутационных систем. Это приводит к тому, что с ростом числа услуг и увеличением их функциональных особенностей резко увеличиваются аппаратные средства и особенно программное обеспечение коммутационных систем. В результате растет сложность коммутационных систем и, соответственно, их стоимость. Более того, происходит непрерывная модернизация коммутационных систем, обусловленная ростом числа предоставляемых услуг. Естественно, возрастает и стоимость предоставления услуг, что значительно замедляет рост спроса на них. Именно такой процесс происходит в настоящее время с ISDN (7).

До введения понятия интеллектуальной сети был возможен лишь один сценарий предоставления новых услуг электросвязи. Он основан на традиционном подходе, при котором ввод каждой новой услуги требует модернизации соответствующих аппаратно-программных средств коммутационных станций.

После введения ИС стал возможен второй сценарий предоставления новых услуг электросвязи. Он основан на реализации ряда основных элементов ИС, которые должны обеспечить снижение затрат на введение каждой новой услуги. В этом случае функции распределения информации отделены от функций предоставления дополнительных услуг. Для реализации услуг ИС требуются затраты на общие основные элементы, но в дальнейшем ввод каждой новой услуги требует существенно меньших затрат по сравнению с ТфОП.

Первый и второй сценарии, показанные на рисунках 2.2 и 2.3, определяют специфическую структуру затрат на различных этапах развития сети электросвязи. За единицу затрат для обоих сценариев принят уровень затрат на ТфОП, когда абонентам сети доступны лишь услуги по установлению соединений. Очевидно, что относительная стоимость сети электросвязи при введении небольшого перечня дополнительных услуг будет меньше при первом

сценарии. Начиная с определенного момента времени, когда перечень дополнительных услуг превышает некоторый уровень, второй сценарий становится предпочтительным.

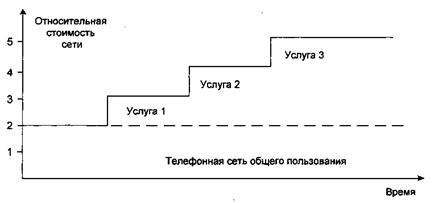

Рисунок 2.2 - Затраты на реализацию дополнительных услуг в ТфОП

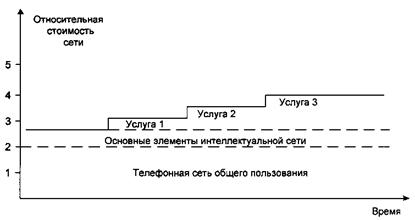

Рисунок 2.3 - Затраты на реализацию дополнительных услуг в ИС

Указанные на рисунке 2.3 основные элементы ИС можно рассматривать как одноименный уровень сети. Применительно к структуре ИС концептуальная модель представлена на рисунке 2.4 (6).

Процесс проключения телефонных соединений осуществляется на транспортном уровне, включающем сетевые узлы и коммутационные станции. Логика предоставления интеллектуальных услуг (ИУ) реализуется в соответствующих узлах интеллектуального уровня. Для взаимодействия интеллектуального и транспортного уровней используется сеть передачи данных (СПД), в качестве которой чаще всего используется сеть общеканальной сигнализации ОКС №7 со специальной прикладной подсистемой пользователя интеллектуальной сети INAP (Intelligent Network Application Part).

Рисунок 2.4 - Концептуальная модель ИС


Показанные в правой части рисунке 2.4 два треугольника отображают две весьма существенные для ИС особенности. Скорость обработки вызова на верхних уровнях падает с ростом их «интеллектуальности», которая, в свою очередь, падает по мере продвижения вниз по транспортному уровню предложенной модели электросвязи. В этих треугольниках заложены те проблемы, которые возникают по мере создания и развития ИС.

2.2 Модель обслуживания вызова в интеллектуальной сети

Модели обслуживания вызова в ТфОП и в ИС имеют существенные отличия, основанные на использовании новой концептуальной модели сети (рисунок 2.4). Схема, изображенная на рисунке 2.5, является логической моделью обслуживания вызовов в обычной телефонной сети. При введении каждой новой дополнительной услуги (ДУ) аппаратно-программные средства коммутационной станции (КС) соответствующим образом модифицируются. Для реализации общесетевой услуги необходимо провести аппаратно-программную модернизацию всех узлов сети. Соответствующие действия будут необходимы также во всех узлах при изменении алгоритма предоставления существующей общесетевой услуги. По мере роста числа предоставляемых услуг сложность и, следовательно, стоимость КС непрерывно растут. Эта причина и послужила стимулом разделения функций распределения информации и предоставления дополнительных услуг. Концепция ИС может считаться одним из наиболее успешных решений поставленной задачи. В соответствии с рекомендацией ITU-T 1.312/Q. 1201 модель обслуживания вызовов в ИС, показанная на рисунке 2.6, подразумевает введение в состав КС определителей вызова (ОВ), именуемых в зарубежной литературе как «Hook». Слово «hook» (крюк) в вычислительной технике обозначает дополнительные программные и/или аппаратные средства, облегчающие дальнейшее расширение функций и внесение изменений в какую-либо систему (17).

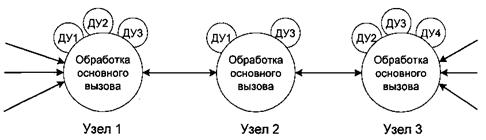

Рисунок 2.5 - Модель обслуживания вызова в ТфОП

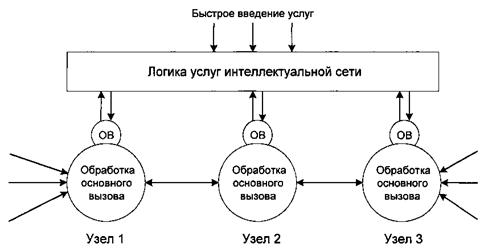

Рисунок 2.6 - Модель обслуживания вызова в ИС

Модель обслуживания вызовов в ИС включает в себя три основных компонента:

- технические средства обработки основных вызовов, которые выполняют ряд стандартных процессов вне зависимости от предоставляемых и планируемых к введению дополнительных услуг;

- определители вызовов (Hook), опознающие заявки, направляемые в ИС и временно приостанавливающие процесс обслуживания вызова на период обмена информацией с логической частью ИС;

- логическая часть ИС, содержащая аппаратные средства и ПО, как для создания дополнительных услуг и передачи информации, управляющей стандартными процессами обработки вызовов (6).

Такое разделение функций обслуживания вызова в интеллектуальной сети имеет ряд достоинств. Во-первых, в ИС для обработки основного вызова используются обычные телефонные станции. Во-вторых, для выполнения функций определителей вызова необходимо только небольшая коррекция существующих коммутационных систем, что чаще всего реализуется соответствующим ПО. И самое главное - централизованная логика услуг ИС позволяет оператору ускорить и упростить процесс ввода новых и коррекции существующих ИУ, что сказывается на экономичности всей сети.


3 Сравнение возможностей оборудования различных производителей

3.1 Платформа ИС фирмы Siemens

Данная платформа ИС фирмы Siemens широко применяется в странах СНГ. Например в России после утверждения Минсвязи России спецификаций национальной версии протокола INAP (INAP-R) в России были созданы условия для внедрения на ТфОП услуг ИС. В середине 1997 года ряду зарубежных фирм было предложено представить свои технические предложения на поставку платформы ИС для сети ОАО «Ростелеком». Одним из условий была обязательная реализация протокола INAP-R. Было принято решение о размещении платформы ИС в Москве, где уже функционировала комбинированная АМТС/ АТС типа EWSD (версия ПО 7.1) производства IskraTel. В рамках проекта требовалось модернизировать ПО этой станции до уровня 10-й версии с реализацией функций SSP и протокола INAP-R. В качестве платформы ИС было выбрано оборудование IN Xpress v.5.2 производства фирмы Siemens (7).

Платформа ИС IN Xpress v.5.2 выполняет функции SCP/SMP/SCEP (рисунок 3.1). Ее компоненты базируются на использовании открытой системы семейства серверов SNI RM (RM200/RM300/RM400/RM600), функционирующих под управлением операционной системы UNIX V.4. «Московский» проект базируется на использован
