Расчет линии связи для системы телевидения

Идея использования космического пространства давно волновала лучшие умы человечества. Пока не могли вывести на околоземную орбиту летательный аппарат с отражателем на борту, космическая связь оставалась мечтой. Правда, было предложение использовать в качестве отражателя Луну, но этот проект имел ряд недостатков, и главным из них был слишком малый уровень отраженных сигналов.

Сейчас трудно восстановить, кому первому принадлежит идея спутниковой связи. Считается, что использование геостационарного спутника для целей радиовещания было предложено американцем А. Кларком в 1945 г. Первый спутник связи с пассивным отражателем Score был запущен в 1958 г. в США. Связь через активные спутниковые ретрансляторы осуществилась позже: с 1962 г. Через спутник Telsar и с 1963 г. через первый геостационарный спутник Syncom. Первый спутник связи Early Bird международной системы Intelsat был выведен на орбиту 6 апреля 1965 г., а 23 апреля 1965 г. был запущен советский спутник связи “Молния-1” для ретрансляции информации. Началось практическое освоение космического пространства для передачи информации на большие расстояния.

Преимущества спутниковой связи были сразу же по достоинству оценены. Линия связи через спутниковый ретранслятор обладает большой пропускной способностью, перекрывает огромные расстояния, вследствие низкого уровня помех может передавать информацию с высокой надежностью. Эти достоинства делают спутниковую связь уникальным и эффективным средством передачи информации.

Спутниковая система состоит из множества наземных станций и ретранслятора, находящегося на спутнике. При движении спутника относительно Земли наземные станции должны следить за его движением, пока он не скроется за горизонтом. При этом связь нарушается или же на небосклоне появляется другой спутник, принимающий эстафету у предыдущего.

Особый интерес представляет геостационарная орбита - круговая орбита, находящаяся в экваториальной плоскости и удаленная от поверхности Земли на расстояние около 36 тыс. км. В случае, когда направление движения спутника на этой орбите совпадает с направлением вращения Земли, спутник оказывается неподвижным относительно наземного наблюдателя. Такой спутник называют геостационарным. Геостационарная орбита уникальна, другой такой орбиты не существует.

Преимущества связи через геостационарный спутник прежде всего состоят в том, что передача и прием сигналов возможны при неподвижных антеннах наземных станций, а высота геостационарной орбиты такова, что спутник “видит” почти третью часть поверхности земного шара.

В то же время вследствие большой высоты орбиты на спутнике необходимо иметь антенны с большим усилением для компенсации потерь на распространение радиоволн. Кроме того, требуется удерживать спутник точно на орбите, для чего на спутнике необходимо иметь корректирующие двигатели и соответствующие системы управления, работающие по командам с Земли. Периодически включаемые реактивные двигатели компенсируют отклонения стационарного спутника от занимаемой позиции. Обычно запаса топлива хватает на 5 - 7 лет, что и определяет срок функционирования спутника.

Особую важность для потребителей представляет использование спутниковых систем для передачи данных, связи между компьютерами, связи между банками и учреждениями, сбора данных, распределения телевизионных программ. В качестве ориентира скажем, что диалог терминалов создает пиковый трафик 2400 бит/с, передача математических программ 50 кбит/с, передача массивов данных 1 Мбит/с.


1.1 Общее описание системы спутникового телевизионного вещания

Термин «спутниковое вещание» требует некоторого уточнения. В действующем Регламенте радиосвязи к радиовещательной спутниковой службе отнесены ССС, рассчитанные на подачу вещательных программ на индивидуальные и коллективные приемные установки для непосредственного приема населением (непосредственное телевизионное вещание), в то время как в системах фиксированной спутниковой службы (ФСС) допускается использование сигнала только тем органом для которого это сигнал предназначен.

Последующая практика показала, что технически стирается существовавшая ранее четкая грань между спутниками радиовещательной и фиксированной спутниковых служб, поскольку прием сигналов со спутников ФСС среднего уровня мощности (Astra, Eutelsat II, Telecom II) возможен на сравнительно недорогую приемную установку и вполне доступен индивидуальному пользователю. В этих условиях на смену понятию «непосредственное телевизионное вещание», связанному с радиовещательной спутниковой службой, приходит более широкое понятие «непосредственный прием», не связанное с конкретными службами и диапазонами частот (в англоязычной литературе ному термину соответствует DTH: direct-to-home). Легальность индивидуального приема (без последующего распределения) программ с любых спутников установлена Брюссельской конвенцией 1974 г. и закреплена в законодательстве большинства развитых стран. Концепция DTH предполагает не только техническую возможность приема сигнала на антенну небольшого диаметра, но и соответствующий подбор пакета программ по интересам средней семьи (фильмы, спорт, детская программа, передачи для женщин, новости), а также организацию подписки на пакет (программы передаются, как правило, в закодированном виде).

В отечественной практике, где до 1989 г. понятие индивидуальною приема со спутников отсутствовало, для обозначения любого процесса циркулярной передачи программ от передающих станции к приемным через ИСЗ использовался термин «спутниковое вещание».

Кратко рассмотрим некоторые спутниковые системы непосредственного телевизионного вещания диапазона 12 ГГц и системы типа DTH диапазона 11 Гц. Достаточно трудно выделить их из общего перечня систем спутниковой связи, так как более 60 % трафика спутниковых систем в мире составляет передача телевидения, в отдельных системах эта доля достигает 90 %. Выбраны те системы, подсистемы и конкретные ИСЗ, вся пропускная способность которых отдана под передачу телевидения и звукового вещания.

Несомненные преимущества спутникового вещания обусловили его широкое развитие во многих странах мира. В зависимости от размеров зоны обслуживания, содержания и источников формирования передаваемой программы принято различать национальные (действующие в пределах одной страны) и региональные (действующие в пределах группы соседних стран) системы спутникового вещания.

В национальной системе передаются, как правило, общедоступные ТВ программы некоммерческого характера на языках данной страны, рассчитанные на прием большей частью ее населения. Именно для таких систем в первую очередь предназначен диапазон 12 ГГц, хотя сегодня многие страны используют для национального ТВ вещания и диапазоны ФСС. Согласно решению Международного союза электросвязи (ITU), земной шар делится на три района. Для России, Европы, стран СНГ, Африки и Среднего Востока это район №1. Которому соответствуют частоты фиксированной спутниковой службы: 10,70 – 11,70 ГГц

12,50 – 12,75 ГГц

17,70 – 21,20 ГГц

Служба непосредственного ТВ вещания:

11,70 – 12,20 ГГц

Служба спутникового вещания:

21,40 – 22,00 ГГц.

Региональные системы действуют в основном в рамках ФСС, допускающей подачу сигналов за пределы национальной территории. Программы носят преимущественно коммерческий характер, иногда передаются в закодированном виде, зачастую снабжены многоязычным звуковым сопровождением и формируются в расчете на определенные категории телезрителей по культурным запросам, профессиональным интересам и другим признакам.

Наиболее популярной в Европе региональной спутниковой системой передачи телевидения является, безусловно, Astra, включающая на сегодняшний день четыре спутника с индексами А, В, С, D, работающие в одной точке 19,2° в.д. в смежных участках полосы частот 10,7... 11,7 ГГц. Владельцем спутников является консорциум частных и государственных банков ряда европейских стран с участием правительства Люксембурга. Сигналы с ИСЗ ASTRA принимают более 90 % приемных установок в Европе.

Спутники содержат по 16 одновременно работающих стволов, распределенных в четыре группы по 4 ствола. Каждая группа соединена со своим облучателем, формирующим слегка отличную диаграмму направленности. Зоны обслуживания охватывают почти всю Западную и Центральную и восточную Европу, обеспечивая в центральной части зоны ЭИИМ (англ. EIRP – эффективная изотропно - излучаемая мощность – параметр, объединяющий мощность передатчика (или транспондера) и коэффициент усиления передающей антенны) 51...52 дБВт, что достаточно для приема на антенну диаметром 60...80 см.

В ноябре 1995 г. запущен пятый ИСЗ из этой серии ASTRA-1E с 18 стволами в диапазоне 11,7. .12,1 ГГц, предназначенный для цифровых передач. Стволы с горизонтальной поляризацией на этом ИСЗ по примеру Eutelsat II имеют зону обслуживания, расширенную на восток до Москвы.

Технические данные спутников ASTRA приведены в табл. 1.1

Таблица 1.1. Технические данные спутников ASTRA.

Страна, организацияЛюксембург
Параметры систем спутникового вещания. ИСЗ

ASTRA

1A, B

ASTRA

1C, D

ASTRA

1E

Позиция на ГО

19,20 з.д.

19,20 з.д.

19,20 з.д.

Год запуска1988, 19911993, 19941995
Расчетный срок существования, лет121414
Масса ИСЗ, кг18202500---
Мощность источников питания, Вт23093300---
Диапазон, ГГц14/1114/1114/12
Число стволов на ИСЗ161818
Зона обслуживания4 х узкий луч, Европа4 х узкий луч, Европа4 х узкий луч, Европа
Мощность на ствол, Вт45/606385
ЭИИМ, дБВт505050
Полоса частот ствола, МГц262633
Добротность ИСЗ, дБ/К---------
Пропускная способность, каналы16 ТВ18 ТВ18 ТВ

Идея размещения в одной точке орбиты нескольких ИСЗ смежных диапазонов для организации ТВ вещания оказалась весьма плодотворной. По этому пути пошла организация Eutelsat, запустив в точку 13° в.д. в дополнение к работающему там с 1990 г. Eutelsat II F1 новый спутник Eutelsat II F6 (коммерческое название Hot Bird), стволы которого размещены в полосе частот 11,2... 11,53 ГГц, не используемой Eutelsat II F1. Все стволы на обоих ИСЗ предназначены для передачи телевидения, так что на одну антенну, ориентированную в точку 13° в.д., можно будет принять до 40 ТВ программ. Отличительной особенностью Eutelsat II F6 является специально разработанная передающая бортовая антенна широкого луча, обеспечивающая еще более широкую зону обслуживания на востоке с более равномерным распределением поля, чем у других спутников семейства Eutelsat.

Принято решение о запуске в 1996 г. и начале 1997 г. в эту же точку еще двух ИСЗ Hot Bird 2 и Hot Bird 3 с 20 стволами мощностью 110 Вт на каждом, предназначенных преимущественно для ТВ передачи в цифровой форме с компрессией. Спутники имеют лучи с европейским покрытием (от Лондона до Москвы) и ЭИИМ не менее 51 дБВт и более узкие лучи, охватывающие Центральную Европу с ЭИИМ 54 дБВт.

Принятие в 1977 г. Плана ВАКР-77 стимулировало создание в Европе национальных систем с мощными спутниками, работающими в диапазоне 12 ГГц. Примечательным в этом плане оказался 1989 г., когда была завершена работа над четырьмя такими системами.

Совместный проект TDF (Франция)-TVSat (ФРГ) разрабатывался с 1980 г. при полной поддержке правительств обеих стран. Параметры спутников полностью соответствуют Плану ВАКР-77. Спутники TDF и TVSat практически одинаковы и различаются в основном передающими антеннами. Каждый рассчитан на передачу ТВ-программ в пяти каналах, выделенных стране Планом ВАКР-77. После многочисленных задержек были запущены два спутника TDF (в 1988 и 1990 гг.) и один TVSat (в 1989 г.).

С 1980 г. в Швеции разрабатывался проект многоцелевого ИСЗ Tele-Х, предназначенного для ТВ вещания и связи. Через три рабочих ствола Tele-Х с большой выходной мощностью в каналах 26, 32, 40 планировалось передавать программы коммерческого телевидения в стандарте D-MAC. Однако как коммерческое предприятие Tele-Х успеха не имел и долгое время бездействовал. Лишь в 1991 г. началось использование его стволов для передачи шведских и норвежских программ.

Четвертой системой диапазона 12 ГГц, введенной в строй в 1989 г., явилась частная британская система BSB спутники которой Marco Polo 1 и 2 были выведены в точку 31° з.д в 1990 гг.


1.2 Краткое описание параметров системы связи

В данном пункте вводятся основные понятия цифрового ТВ вещания (DVB – Digital Video Broadcasting), которое более подробно освещено в основной части курсового проекта.

В ближайшее время ожидается быстрый переход к цифровому ТВ вещанию (DVB) с использованием международных стандартов сжатия данных и цифровой (фазовой) модуляции сжатых сигналов MPEG-2 (ISO/IEO 13818) (MPEGMovingPictureExpertGroup.Специальная группа экспертов по вопросам кинотехники; алгоритм и группа стандартов сжатия видео изображений и звука). Эти стандарты приняты в Европе и многих других странах для передачи цифрового ТВ сигнала через спутники и кабельные системы. Поскольку применение данных стандартов обеспечивает экономное использование полосы частот и высокую помехоустойчивость, существуют планы по их распространению на наземное ТВ вещание.

Первое поколение бытовых приемных устройств DVB представляет собой настольные модели совмещенных приемников/декодеров (IRD). Приемники имеют стандартные разъемы ВЧ и SCART для подсоединения к антенне, кабелю и ТВ/ВМ (TV/VCR). В моделях высокого класса устанавливается разъем для подключения персонального компьютера, так что их можно использовать для мультимедийных средств и подключения к Internet. Спутниковые каналы идеально подходят для доставки страниц Всемирной паутины, поскольку они обеспечивают широкую полосу пропускания.

Скорость передачи данных, применяемая для ТВ вещания, может быть выбрана в зависимости от требований, предъявляемых ТВ вещателями к качеству сигнала. Видеосигналы VHS хорошего качества могут быть получены при скорости передачи данных 2 Мбит/с. Стандартное качество сигналов PAL/SECAM/NTSC получается при скорости передачи данных в диапазоне 4-6 Мбит/с. Студийное качество сигналов D2-MAC и PAL+ может быть получено на скорости в 8 Мбит/с. Для передачи сигналов телевидения высокой четкости (HDTV) понадобилась бы максимальная скорость передачи данных в 15 Мбит/с.

Для кодирования звука применяется алгоритм второго уровня MPEG 11 (ISО/IЕО 13818-2), который основывается на системе поддиапазонного кодирования MUSICAM. Для обеспечения качества звука, примерно соответствующего качеству CD, необходима скорость передачи данных порядка 192 Кбит/с.

Стандарт MPEG-2 позволяет объединить потоки многих видеосигналов, звуковых сигналов и сигналов передачи данных в единый транспортный поток для передачи через спутниковый канал связи. Данный метод уплотнения позволяет передавать таким образом много различных программ через один поток 38.01 SM бит/с на одном транспондере спутника связи. Примерный состав транспортного потока, который используется в Европе, приведен в табл. 1.2.

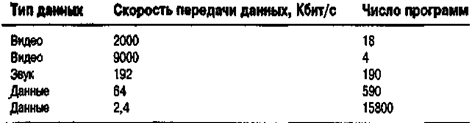

Таблица 1.2. Состав транспортного потока

Основным методом модуляции, принятым для передачи по спутниковым каналам, является метод QPSK (квадратурная фазовая манипуляция), а для передачи по кабельным сетям 64-QAM (квадратурная амплитудная модуляция).


1.3 Краткое описание технических средств, используемых в данной системе связи

Важнейшие показатели земных станций (ЗС).

Большинство ЗС ФСС работает в диапазонах 4 или 11 ГГц на прием и 6 или 14 ГГц на передачу.

Добротность станции на прием G/T — отношение усиления антенны (в децибелах на частоте приема) к суммарной шумовой температуре станции (в децибелах относительно 1 К); достигает 42 дБ/К для самых больших применяемых на практике антенн (диаметром 32 м) и составляет 20…31,7 дБ/К для ЗС большинства национальных и региональных систем.

Эквивалентная изотропно излучаемая мощность (ЭИИМ) — произведение мощности передатчика на усиление антенны (в полосе передачи) относительно изотропной антенны; обычно находится в пределах 50.. .95 дБВт. Для упрощенного расчета помех, создаваемых другим сетям связи, часто указывают максимальную спектральную плотность излучаемой ЗС ЭИИМ (Вт/Гц), хотя точный расчет перекрестных помех требует знания структуры применяемых в системе сигналов (вида и параметров модуляции и т.п.).

Микроволны и место приема сигналов.

Передача сигналов от спутника на Землю осуществляется посредством микроволнового электромагнитного излучения, которое по частоте намного выше, чем сигналы обычного телевещания в диапазонах MB/ДМВ (VHF/UHF). Несмотря на волнообразную природу микроволны подвергаются сильному ослаблению из-за водяных испарений и других препятствий на линии прямой видимости антенны. Мощность передаваемого микроволнового сигнала ко времени достижения им Земли становится чрезвычайно слабой. Если не использовать специальное оборудование и не принимать соответствующие меры предосторожности при его установке, сигнал может быть подавлен окружающими его шумами. На месте приема телевизионной приемной системы (TVRO) устанавливается антенна, которая собирает и концентрирует сигнал в фокусе, где находится прецизионно установленный облучатель. Он направляет микроволны на электронный компонент, называемый малошумящим блоком (LNВ). Этот блок усиливает и преобразует сигнал вниз на частоту, которая более удобна для передачи далее по кабелю на приемник (ресивер), расположенный внутри жилого помещения.

Между облучателем и LNB может быть расположен поляризатор, назначение которого будет объяснено чуть позже. Комплект, состоящий из облучателя, поляризатора и LNВ, часто называют головкой облучателя. Типичная конфигурация линии связи вниз от спутника средней мощности до внутреннего помещения изображена на рис. 1.3.1.

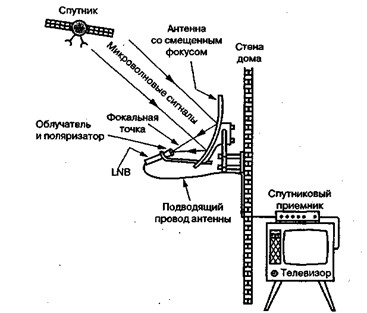

Рис. 1.3.1. Типичная конфигурация линии связи вниз.

Антенна, или тарелка, собирает чрезвычайно слабый микроволновый сигнал и осуществляет его фокусировку. Поверхность антенны должна иметь высокую отражающую способность по отношению к микроволнам. Антенна имеет форму параболоида, который обладает уникальным свойством переносить все излучение, падающее параллельно его оси, в фокус (см. рис. 1.3.1). Существует два основных типа антенн - параболическая (прямофокусная) и офсетная (антенна со смещенным фокусом). В прямофокусной антенне датчик головки облучателя устанавливается в центре оси параболоида. При конфигурации со смещенным фокусом (см. рис. 1.3.1) головка облучателя устанавливается в фокальной точке параболоида значительно большего размера, а рассматриваемая тарелка представляет собой часть этого параболоида. Антенны обычно изготавливаются из стали, алюминия или оптоволоконного стекла с впрессованной отражающей фольгой.

Диаметр антенны оказывает решающее влияние на размеры и стоимость ЗС; он определяет добротность и ЭИИМ станции, а также ее пространственную избирательность; если в системе используется разделение сигналов по поляризации, необходимо знать кросс - поляризационные характеристики антенны и указывать, с какой поляризацией станция работает на передачу и на прием. На ЗС телефонного обмена применяют антенны диаметром от 1,5.. .2,5 м до 12 м, иногда до 32 м, на ЗС приема циркулярной информации - от 0,45 до 2,5. ..4м.

Антенна характеризуется также показателями опорно-поворотного устройства и всей системы наведения антенны на ИСЗ; различают антенны полноповоротные, способные направляться в любую точку небосвода, и неполноповоротные, имеющие ограниченную область оперативного наведения на источник сигнала; системы наведения антенн характеризуются также возможной скоростью и ускорением углового перемещения. В последние годы все чаще применяют неполноповоротные, медленно движущиеся и неподвижные антенны, пригодные для работы только с геостационарными ИСЗ.

Основные показатели космических станций (КС).

В основном космическая станция характеризуется теми же показателями, что и ЗС: рабочим диапазоном частот, добротностью, ЭИИМ каждого передатчика, поляризацией излучаемых и принимаемых сигналов. Однако значения ряда параметров существенно отличны от указанных для ЗС. Например, добротность приемного тракта КС обычно составляет -10 ... + 6 дБ/К (что вызвано не только меньшими размерами антенны, но и применением более простого и обладающего большей шумовой температурой входного малошумящего усилителя), ЭИИМ, как правило, не превышает 23.. .45 дБВт, достигая 52... 58 дБВт на спутниках непосредственного телевизионного вещания.

Важной характеристикой бортового ретранслятора космической станции является число стволов.

Стволом ретранслятора или ЗС, или стволом спутниковой связи, будем называть приемопередающий тракт, в котором радиосигналы проходят через общие усилительные элементы (общий передатчик) в некоторой выделенной стволу общей полосе частот. Весь диапазон частот, в котором работает спутник связи, принято делить на некоторые полосы (шириной 27. ..36, 72... 120 МГц), в которых усиление сигналов осуществляется отдельным трактом - стволом. Несколько стволов могут иметь общие элементы - антенну, волноводный тракт, малошумящий входной усилитель. С другой стороны, на ЗС полоса одного ствола может разделяться фильтрами для выделения и последующего детектирования сигналов от различных земных станций, проходящих через общий ствол ИСЗ (при частотном многостанционном доступе).

Вместо термина «ствол» часто применяется английский термин «транспондер».

Число стволов, одновременно действующих на ИСЗ, может составлять 6-12, достигая 27- 48 на наиболее мощных ИСЗ. Сигналы этих стволов разделяются по частоте, пространству, поляризации, числом стволов, их полосой пропускания и ЭИИМ определяется в основном важнейший суммарный показатель ИСЗ - его пропускная способность, т.е. число телефонных и телевизионных каналов, либо в более общем виде число двоичных единиц в секунду, которое можно передать через данный ИСЗ. Разумеется, о пропускной способности ИСЗ можно говорить лишь условно, поскольку она зависит от добротности применяемых в системе земных станций, а также от вида применяемых радиосигналов; пропускная способность, по существу, - характеристика системы, а не ИСЗ. Тем не менее в литературе часто используется понятие пропускной способности (емкости) ИСЗ.

Отметим, что пропускная способность ствола ИСЗ зависит в некоторой степени не только от основных показателей - полосы пропускания и ЭИИМ, но и от других параметров, определяющих искажения передаваемых сигналов: неравномерности амплитудной характеристики, коэффициента АМ-ФМ преобразования, неравномерности ГВЗ в полосе ВЧ ствола и др. Эти параметры влияют на взаимные помехи между сигналами различных ЗС, на достоверность приема сигналов и тем самым на энергетические потери, обусловленные прохождением сигналов через неидеальный тракт бортового ретранслятора ИСЗ.

В зависимости от ширины диаграммы направленности бортовых антенн ИСЗ (или его отдельный ствол, если на борту несколько антенн и они различны) характеризуется зоной покрытия - частью поверхности земного шара, в пределах которой обеспечивается уровень сигналов от ИСЗ, необходимый для их приема с заданным качеством на ЗС определенной добротности, а также гарантируется способность принять на входе ИСЗ сигналы от ЗС, обладающих определенной ЭИИМ. Очевидно, что зона покрытия ИСЗ характеризует систему спутниковой связи, а не только собственно ИСЗ.

Зона покрытия определяется шириной диаграммы направленности антенны ИСЗ и рассчитывается как пересечение поверхности Земли конусом луча антенны. Форма этого сечения зависит от точки размещения ИСЗ, «точки прицеливания» — точки пересечения оси главного лепестка антенны ИСЗ с земной поверхностью, а также от нестабильности положения ИСЗ и ориентации его антенн. В связи с нестабильностью вводится понятие гарантированной зоны обслуживания, в которой обеспечивается сохранение указанных ранее условий приема и передачи при любых сочетаниях отклонений ИСЗ и антенны ИСЗ от среднего положения.

Точка размещения ИСЗ на орбите, точка прицеливания его антенны, нестабильности этих параметров существенны не только для расчета зон обслуживания, но и для расчета взаимных помех между ССС. Для упрощенного расчета взаимных помех часто также указывается максимальная спектральная плотность излучаемого ИСЗ потока мощности (Вт/м2Гц).

Наконец, важнейшим показателем ИСЗ, определяющим не только надежность и бесперебойность связи, но прежде всего экономические характеристики всей системы связи, является срок службы ИСЗ — время наработки до отказа спутника целиком либо допустимого числа стволов космической станции, определяемое с высокой вероятностью — обычно 0,9 и более. В современных ИСЗ достигнут срок службы 10... 12 лет и более благодаря высокой надежности элементов, гибкой и разветвленной схеме резервирования.

Основные показатели систем спутниковой связи.

Зона обслуживания системы — это совокупность (объединение) зон обслуживания отдельных ИСЗ, входящих в систему (рис. 1.3.2.). Слово «объединение» (а не «сумма») употреблено потому, что зоны отдельных ИСЗ обычно перекрываются между собой (что неизбежно при достижении сплошного покрытия и полезно для организации связи между земными станциями, расположенными в различных зонах), и поэтому общая зона оказывается по площади меньше суммы площадей отдельных зон.


Рис.1.3.2. К определению зоны обслуживания системы спутниковой связи с несколькими ИСЗ.

Пропускная способность системы есть объединение пропускных способностей входящих в систему ИСЗ. В данном случае слову «объединение» (а не «сумма») придается тот же смысл. Пропускная способность системы оказывается меньше суммы пропускных способностей отдельных ИСЗ, поскольку для связи между собой станций, работающих через разные ИСЗ, часть каналов транслируется двумя КС последовательно — с помощью двухскачковых линий (Земля-ИСЗ-Земля-ИСЗ-Земля) или прямых межспутниковых соединений (Земля-ИСЗ-ИСЗ-Земля).

Если в ССС используется только один ИСЗ, зона обслуживания и пропускная способность системы и ИСЗ совпадают.

Пропускная способность системы зависит в некоторой степени от воздействия помех, создаваемых другими ССС; роль этих помех возрастает по мере увеличения числа спутников на орбите.

Далее, система спутниковой связи характеризуется числом и размещением ЗС, числом ИСЗ и типом их орбиты, точкой размещения на геостационарной орбите. Характеристикой системы являются также число стволов на ИСЗ, их полоса пропускания, полосы частот стволов на участках Земля-спутник и спутник-Земля.

Одной из важнейших характеристик системы является метод многостанционного доступа — метод совмещения сигналов, излучаемых различными ЗС, для их прохождения через общий ствол бортового ретранслятора космической станции. Многостанционный доступ (МД) применяют потому, что обычно оказывается неэкономичным создавать число стволов на ИСЗ, равное числу ЗС в системе. Применяют МД с разделением сигналов по частоте, форме и времени. Всякий способ МД приводит к потере пропускной способности ствола до 3... 6 дБ, хотя в наиболее совершенных системах (с временным разделением - МДВР) эти потери могут не превышать 0,5...2 дБ.

На энергетические характеристики системы связи, необходимую полосу частот, ее электромагнитную совместимость с другими системами существенно влияют применяемый метод модуляции; наиболее распространены частотная модуляция (ЧМ) при передаче сообщений в аналоговой форме и фазовая модуляция (ФМ) при передаче сообщений в дискретной форме. Из параметров модуляции важнейшее значение при ЧМ имеет девиация частоты, при ФМ - число фаз несущей (кратность модуляции), а при передаче программ телевидения — также способ передачи звукового сопровождения (временное или частотное совмещение с видеосигналом, частота поднесущей и т.п.). Метод модуляции и параметры модулированного сигнала должны быть согласованы с полосой пропускания и энергетикой стволов системы связи.

Другой важнейшей характеристикой системы является качество организуемых в ней каналов передачи сообщений — телевизионных, телефонных и др. Обычно ССС используется для создания международных либо междугородных каналов связи большой протяженности, и качество этих каналов соответствует требованиям, сформулированным в рекомендациях Международного союза электросвязи (МСЭ) или во внутригосударственных нормативных документах. Однако в некоторых системах спутниковой связи исходя из их специфического назначения или из экономических соображений достигаются более высокие либо допускаются более низкие показатели качества. Так, в системах телевизионного вещания с приемом сигналов простыми коллективными и особенно индивидуальными установками часто допускается пониженное отношение сигнал-шум; это, в частности, рекомендовано планом систем спутникового вещания, принятым Всемирной административной конференцией по радио в 1977 г.; аналогичное решение принято в советской системе «Экран». Причиной снижения отношения сигнал-шум является не только желание уменьшить стоимость приемной станции, но и возможность сохранить при этом достаточно высокое качество приема у абонента. Действительно, приемная станция такой системы приближена к абоненту, спутниковая линия заменяет не только междугородную наземную линию, но и часть распределительной сети, упрощается либо вовсе исключается наземный телевизионный передающий центр.

В некоторых ССС, построенных на основе частотного многостанционного доступа и передачи каждого канала на отдельной несущей, применяют шумоподавители (компандеры), действие которых основано на особенностях восприятия шумов при звуковом сигнале. Компандеры позволяют уменьшить заметность шумов на 10. ..20 дБ и соответственно выиграть в энергетике линий связи и пропускной способности системы связи, но делают каналы не универсальными, поскольку указанный выигрыш не реализуется при передаче по каналам тональной частоты телеграфных сообщений, данных и др. С другой стороны, именно в спутниковых системах возможна и осуществляется передача телевизионных сигналов повышенного качества и высокой четкости.

1.4 Состав земных и космических станций

В этом пункте кратко опишем структурные схемы станций.

Рассмотрим простейшую земную станцию, предназначенную для приема однонаправленной информации — одноствольную приемную ЗС. Сигналы, излучаемые ИСЗ, принимаются (рис. 1.4.1,а) антенной 1 ЗС, перехватываю
