Краевые задачи и разностные схемы

Реферат з курсу “Введение в численные методы”

Тема: “КРАЕВЫЕ ЗАДАЧИ И РАЗНОСТНЫЕ СХЕМЫ”

Содержание

1. Приведение к системе уравнений первого порядка

2. Разностное представление систем дифференциальных уравнений

3. Разностные системы уравнений для краевых задач

4. Краевые задачи второго порядка

5. Разностные схемы для уравнений в частных производных

6. Повышение точности разностных схем

7. Сеточные методы для нестационарных задач

Литература

1. Приведение к системе уравнений первого порядка

Для решения систем дифференциальных уравнений высокого порядка методами конечных разностей в первую очередь возникает потребность преобразования исходной системы в систему дифференциальных уравнений первого порядка с соответствующим образом преобразованными начальными или граничными условиями. И уже далее реализовывать численную процедуру решения.

Преобразование в систему уравнений первого порядка не единственно. Наиболее популярные из них в большинстве своем касаются линейных систем с постоянными или переменными коэффициентами. Основная идея всех методов состоит во введении новых переменных и выполнении замены высших производных этими переменными.

Пусть неоднородное дифференциальное уравнение высокого порядка задано в виде:

где – соответственно i-тая производная искомого решения и ее значение в начальный момент,

– функция, описывающая внешнее воздействие на динамический объект.

Обозначим первую производную искомой функции новой переменной , первую производную – следующей переменной: , первую производную – переменной и т.д.. Таким образом из исходной системы мы сформируем дифференциальное уравнение первого порядка:

При таких заменах производных искомой функции ее -ная производная оказывается равной первой производной от :

В результате, эквивалентная система дифференциальных уравнений первого порядка примет следующий вид:

В случае, когда правая часть представлена взвешенной суммой функции и ее производных и в целом дифференциальное уравнение имеет вид

то его преобразование в систему уравнений первого порядка с новыми переменными осуществляется по следующим формулам:

Такое преобразование сохраняет коэффициенты исходного уравнения неизменными и исключает производные в правой части от . Начальные условия для новых переменных здесь приходится пересчитывать по достаточно сложным соотношениям.

И, наконец, приведем еще один вариант разложения на систему уравнений первого порядка исходного неоднородного уравнения с производными в правой части:

Замена переменных в отличие от предыдущего случая производится без сохранения коэффициентов исходного уравнения:

Производные искомой функции можно выразить через вновь введенные переменные путем многократного дифференцирования левой и правой части соотношения для y с подстановкой после каждого дифференцирования производных :

Умножив каждое выражение для на коэффициенты и просуммировав правые и левые члены равенств, получим уравнение, которое отличается от исходного лишь коэффициентами при производных в правых частях. Чтобы добиться тождественности, необходимо коэффициенты при соответствующих производных приравнять и разрешить полученную систему уравнений относительно неизвестных .

Система уравнений имеет вид:

В векторно-матричной форме это уравнение и его решение записываются в следующем виде:

где – вектор известных коэффициентов,

– вектор искомых коэффициентов,

– соответственно прямая и обратная верхне-треугольные матрицы коэффициентов. Первая из них выглядит так:

.

Обратная матрица удобна при использовании математических пакетов для решения векторно-матричного уравнения. Если , то коэффициенты легко вычисляются последовательной подстановкой значений , начиная с .

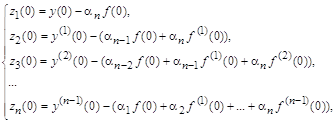

Начальные условия для вычисляются по выражениям для следующим образом:

или в векторно-матричной форме:

,

.

2. Разностное представление систем дифференциальных уравнений

Представление системы дифференциальных уравнений первого порядка с начальными условиями

можно заменить системой конечно-разностных уравнений первого порядка с целочисленной независимой переменной i ():

,

погрешность аппроксимации которого пропорциональна сеточному шагу h.

Выше было уже показано, как можно уменьшить погрешность аппроксимации, делая ее пропорциональной . В частности это можно сделать, использовав среднее арифметическое двух разностей первого порядка: “вперед” и “ назад”.

При такой замене производной мы получаем систему разностных уравнений, состоящую из разностных уравнений второго порядка, требующих, кроме известного вектора начальных условий , еще один дополнительный вектор :

.

Дополнительный вектор начальных условий достаточно вычислить по формуле Эйлера. Он и определит дополнительное начальное условие с ошибкой, пропорциональной второй степени h:

Подстановка таких начальных условий в решение сохранит погрешность результатов на уровне . В таком случае говорят, что разностная схема имеет второй порядок точности.

3. Разностные системы уравнений для краевых задач

Исходные дифференциальные уравнения во многих физических и технических применениях решаются для случаев, когда заданы значения искомых функции и/или ее производных в различных точках интервала интегрирования и, в частности - на концах интервала. Такого рода уравнения в обыкновенных производных или системы из таких уравнений называются краевой задачей.

Общим методом решения краевой задачи является преобразование ее в систему алгебраических уравнений относительно множества неизвестных значений искомой функции, выбранных в точках, равномерно расположенных на оси абсцисс, т.е. заданных на сетке известных значений независимой переменной.

Для линейной системы уравнений первого порядка, записанной в матричной форме относительно вектора как

,

обязательно задается полный набор краевых условий , включающий хотя бы одно значение , или набор комбинаций из значений и

Обычно задаваемое граничное значение совмещается с тем или иным n-ным сеточным значением независимой переменной. Это позволяет обходиться без преобразования граничных условий к ближайшей точке сетки. Векторы , , и матрица в общем случае приводятся к единичному интервалу изменения независимой переменной с помощью линейного преобразования , в котором с шагом по оси абсцисс равном . Благодаря этому производные в левых частях единообразно заменяются (M+1)-точечными конечно-разностными выражениями через искомые значения решения:

.

Многоточечные представления производных получаются путем применения существующих соотношений между операторами дифференцирования, конечных разностей и сдвига:

Чтобы выразить значение производной порядка k в m-той точке целочисленного интервала (0, ) через ординаты функции необходимо выполнить следующие операторные преобразования:

Заменив конечно-разностные операторы (после приравнивания нулю разностей со степенями выше ) выражениями с оператором сдвига и вспомнив, что , получим в результате для k-той производной в m-той точке взвешенную сумму из ординат искомой функции:

.

Погрешность аппроксимации дифференциального оператора конечно-разностным оператором для центральной точки (m=n/2) пропорциональна с наименьшим коэффициентом величине и c наибольшим – для точек конца интервала.

Часто применяемые выражения конечно-разностной аппроксимации производных первого и второго порядков по трем-семи равномерно расположенным точкам приведены ниже в таблицах в виде коэффициентов, стоящих перед соответствующими ординатами функции. В левом верхнем углу таблиц записан общий множитель, а в крайней правой колонке – коэффициенты k1, k2для формул погрешности.

Трех точечная аппроксимация первой производной

Четырех точечная аппроксимация первой производной

Пятиточечная аппроксимация первой производной

Шести точечная аппроксимация первой производной

Семи точечная аппроксимация первой производной

Трех точечная аппроксимация второй производной

Четырех точечная аппроксимация второй производной

Пятиточечная аппроксимация второй производной

Шести точечная аппроксимация второй производной

Семи точечная аппроксимация второй производной

Например, производная первого порядка в точках m=0, 3, 5 для семи точечной аппроксимации будет иметь вид:

,

.

Аналогично выписываются выражения и для вторых производных в точках 0 и 2:

Таким образом, из приведенных таблиц можно выбрать аппроксимирующие выражения для производной в данной точке, включающие значения функции в точках нужного окружения.

4. Краевые задачи для уравнений второго порядка

При математическом описании реальных физических объектов чаще всего приходится иметь дело с дифференциальными уравнениями в обыкновенных или частных производных второго порядка с начальными, краевыми или граничными условиями.

Преобразование их в конечно-разностную систему алгебраических уравнений осуществляется аналогично: для каждой точки в области (интервале) интегрирования, где не задано краевое или граничное значение искомой функции, записывается исходное уравнение, в котором все производные выражены через заранее определенное число близлежащих ординат искомой функции, принадлежащих области, и вычислены все коэффициенты и функции независимых переменных в этой точке. К полученным таким образом уравнениям добавляются соотношения или значения функции и ее производных в точках границы области. В результате будет сформирована алгебраическая система уравнений с числом уравнений и неизвестных, равном общему числу точек области интегрирования.

В процессе формирования уравнений особое внимание необходимо обращать на замену производных конечно-разностными эквивалентами в приграничных точках. В выражениях последних должны отсутствовать неизвестные значения функции в точках, расположенных вне области интегрирования. Это достигается многократным применением оператора сдвига к соответствующему конечно-разностному оператору.

Если в центральных точках точность аппроксимации производных с точками удовлетворяет поставленным требованиям и эту точность желательно сохранить и в приграничных точках заданных областей, то для последних выбирают аппроксимирующие формулы, построенные для (+1)-й точки или более.

Рассмотрим примеры аппроксимации дифференциальных уравнений с краевыми условиями конечно-разностной системой алгебраических уравнений. Эти аппроксимации в литературе получили название "разностные схемы". Ниже в четырех таблицах приведены четыре варианта конечно-разностной аппроксимации одной и той же краевой задачи, для которой известно точное решение. Вид уравнения, условия на границе интервала, решение аналитическое и вычисленное в заданных точках с 12 значащими цифрами приведены в правой крайней колонке первой таблицы. В левых колонках первой и в трех остальных таблицах записаны системы алгебраических уравнений, полученных применением трех-, пяти-, пяти-шести- и семи точечной аппроксимации второй производной в заданном уравнении. Справа от уравнений приведены решения алгебраических уравнений тоже с 12-ю значащими цифрами.
