Исследование биполярного транзистора

Лабораторная работа 1

Тема: "Исследование биполярного транзистора"

Цель: Получение входных и выходных характеристик транзистора.

Приборы и элементы: Биполярный транзистор 2N3904, источник постоянной ЭДС, источник переменной ЭДС, амперметры, вольтметры, осциллограф, резисторы.

Ход работы:

1. Получение выходной характеристики транзистора в схеме с ОЭ.

а) В схеме (рис. 1) провели измерения тока коллектора IК для каждого значения ЕК и ЕБ и заполнили таблицу 1 в разделе «Результаты экспериментов». По данным таблицы построили график зависимости IК от Ек.

б) Построили схему, изображенную на рис. 2. Включили схему. Зарисовали осциллограмму выходной характеристики, соблюдая масштаб, в разделе «Результаты экспериментов». Повторили измерения для каждого значения ЕБ из таблицы 1. Осциллограммы выходных характеристик для разных токов базы зарисовали в разделе «Результаты экспериментов» на одном графике.

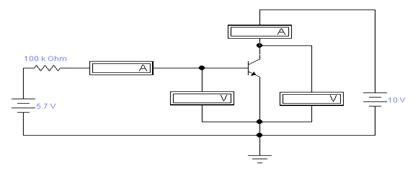

Рисунок 1. – Схема биполярного транзистора с ОЭ


в) По выходной характеристике нашли коэффициент передачи тока рас при изменении базового тока с 10 µА до 30 µА, Ек = 10 В. – Результат записали в раздел «Результаты экспериментов».

Таблица 1. – Результаты экспериментов

Ek
EbIb(mkA)0,10,5151020
1,669.2450,7831,6041,6221,6731,7491,901
2,6819.231,6563,4533,4693,5953,7534,069
3,6829.112,4795,2095,2335,4225,6576,129
4,6839.023,2696,9036,9347,1827,4938,115
5,749.154,0428,6568,6068,9149,2910,07
