Навигационный проект перехода судна типа "Буг" по маршруту порт "Феодосия – порт Палермо"

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

КИЕВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ВОДНОГО ТРАНСПОРТА

Кафедра «Судовождения»


КУРСОВАЯ РАБОТА

по дисциплине: «Навигация и лоция»

Тема: «Навигационный проект перехода судна типа «Буг» по маршруту порт “Феодосия – порт Палермо”

Специализация: «Судовождение на морских и внутренних водных путях»

Киев 2006 г.


Введение

С развитием международной торговли, научно-технического процесса возросла необходимость в обеспечении флота новыми судами. Количественные, а главным образом, качественные изменения состава флота ставит задачу более глубокого научного подхода к вопросам мореплавания.

В настоящее время, с развитием морского транспорта, увеличились скорости судов до 17-25 узлов и водоизмещение до нескольких десятков тысяч тонн, в связи с этим, для обеспечения безопасности судов требуются количественные и достаточно точные данные.

В общей задаче обеспечения безопасности мореплавания проблемы расхождения судов друг с другом занимает одно из важнейших мест.

В связи с этим наиболее важным является навигационная подготовка к переходу: укомплектование судовой коллекции морскими картами, руководствами, пособиями, научных материалов для корректуры судовой коллекции, подбор навигационных морских карт, выбор маршрута, подготовка и проверка в работе технических средств навигации, проверка наличия информации о маневренных характеристиках судна.

Важнейшей задачей подготовки к переходу является обеспечение навигационной безопасности плавания, предотвращение аварий и происшествий. Предварительная подготовка к переходу имеет важное практическое значение: анализ показывает, что значительная часть аварий была заранее предопределена – отсутствием или недостаточной эффективностью такой подготовки.

Настоящий курсовой проект по дисциплине «Навигация и лоция» составлен в соответствии с программой этого предмета для специальности «Судовождение на морских и внутренних водных путях» высших учебных заведений Министерства морского флота. В нём описывается один из переходов, по которому возможно когда-нибудь нынешнему студенту придётся проводить то судно, на котором он будет работать в офицерской должности. Этот переход прорабатывается студентом на протяжении многих дней для того, чтобы приобрести и закрепить важнейшие для себя навыки как в предварительной безопасной прокладке, так и в навигации в целом, в мореходной астрономии, лоции, а также морской гидрометеорологии, без которой безопасное плавание является практически невозможным. Если судоводитель не будет представлять себе хотя бы одной из вышеперечисленных наук, то такому судоводителю не место на транспортном судне. Этот судоводитель будет представлять собой реальную потенциальную угрозу для своего судна, перевозимого на нём груза, других судов, окружающих как береговых, так и водных объектов, не говоря уже о жизнях экипажа и других людей. Будущий судоводитель обязан совершенствовать свои знания, в том числе прорабатывая один из навигационных переходов, ведь опыт не приходит сам по себе.


1. СВЕДЕНИЯ О ТЕПЛОХОДЕ "Буг"

Основные тактико-технические характеристики судна

Тип и назначение: однопалубное, одновинтовое сухогрузное судно имеющее три грузовых трюма, двойное дно и двойные борта, предназначено для перевозки насыпных, генеральных грузов, контейнеров и леса. Класс Регистра КМ ЛУ 2 I А1, район плавания - неограниченный.

Эксплуатационная скорость:в грузу – 9,0уз,в балласте – 10,5уз.

Длина наибольшая, м 122,4

Длина между перпендикулярами, м 120

Ширина, м 16,6

Высота борта до верхней палубы, м 6,7

Высота борта до нижней палубы, м 18,72

Осадка по ЛГМ, м 4,86

Водоизмещение при осадке по ЛГМ, т 8675

Дедвейт, т 6300

Чистая грузоподъемность, т 2360

Инерционные и манёвренные характеристики судна приведены в таблицах 1.1 и 1.2, а также на рисунках 1.1 и 1.2.

Таблица 1.1 – Инерционные характеристики судна

Вид манёвраВ балластеВ грузу
Время, мин.Расстояние, кб.Время, мин.Расстояние, кб.

1

2345

ППХ – СТОП

117138
ПСХ – СТОП106,5127,5
ПМХ – СТОП8597
ПСМХ – СТОП7486
ППХ – ЗПХ5373
ПСХ – ЗПХ32,252
ПМХ – ЗПХ21,241
ПСМХ – ЗПХ1120,5
СТОП – ППХ119,81614

Таблица 1.2 – Маневренные характеристики судна

Время циркуляции

В балласте

В грузу
∆ КК15°30°∆ КК15°30°
10°10″5″10°15″10″
20°15″10″20°20″15″
30°20″15″30°25″20″
40°25″20″40°33″25″
50°30″27″50°42″30″
60°40″35″60°50″40″
70°50″42″70°1′00″50″
80°1′00″50″80°1′10″1′00″
90°1′10″1′00″90°1′20″1′10″
120°1′40″1′20″120°2′00″1′40″
150°2′20″1′40″150°2′50″2′10″
180°3′00″2′10″180°3′40″2′50″
270°3′50″2′40″270°4′30″3′50″
360°4′40″3′10″360°5′20″4′40″
Д ц1,6, кб1,1,кбД ц1,9, кб1,5, кб

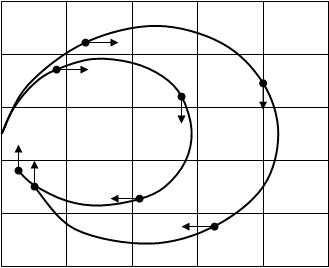

Рисунок 1.1 - Циркуляция судна в балласте



Рисунок 1.2 - Циркуляция судна в грузу

Навигационное оборудование

Таблица 1.3 – Технические средства навигации

Прибор, система
Тип, марка
К-воГод выпускаМесто установки
12345
Магнитный компас (основной)«Кмо-т»11978пеленгаторная палуба
Магнитный компас (путевой)«Кмо-т»11976ходовой мостик
Гирокомпас«Вега»11976гирокомпасный пост
Радиолокатор (основной)«Печора»11979ходовой мостик
Радиолокатор резервный«Миус»11981ходовой мостик
Радиопеленгатор«Рыбка М»11976ходовой мостик
Приемоиндикатор РНС «Лоран С»КПИ-5ф11987ходовой мостик
Гидродинамический лаг«МГЛ-25 М»11977ходовой мостик
Навигационный эхолотНЭЛ – 5М11979ходовой мостик
Авторулевой«Аист»11979ходовой мостик
Спутниковая навигационная система “GPS-ГЛОНАСС”CН-310211987ходовой мостик

Таблица 1.4 – Девиация магнитного компаса КМО-Т на т/х Буг (в грузу)

ККо

dо

ККо

dо

00,0180-0,8
15+0,9195-0,1
30+1,8210+0,8
45+2,2225+1,2
60+2,2240+1,4
75+2,0255+1,2
90+1,3270+0,7
105+0,6285-0,2
120-0,2300-1,6
135-0,5315-1,5
150-0,8330-1,5
165-0,8345-1,4
180-0,83600,0
