Генераторы стабильного тока

Для смещения и стабилизации режимов ИС широко используют генераторы стабильного тока (ГСТ): для стабилизации режимов и в качестве активной нагрузки усилительных каскадов; в качестве ИП эмиттеров Т дифференциальных усилителей; в интеграторах, генераторах пилообразного напряжения и т.д. Под ГСТ понимают двухполюсник, ток через который практически не зависит от приложенного напряжения. Если на такой двухполюсник подать сумму постоянного и переменного напряжений, то его сопротивление для переменной составляющей будет высоким. Сопротивление для постоянной составляющей обычно требуется небольшое. Важнейшими параметрами ГСТ являются выходное сопротивление (в идеале ), выходной постоянный ток и рабочий диапазон – диапазон выходного напряжения, в котором ГСТ сохраняет свои свойства.

Простейший ГСТ (рис. 1, а) обеспечивает ток , где , – напряжение база – эмиттер и коэффициент передачи тока Т. Для определения параметра напомним, что выходное сопротивление каскада с ОЭ (без учета нагрузки) составляет

, (1)

а б в г

д е ж

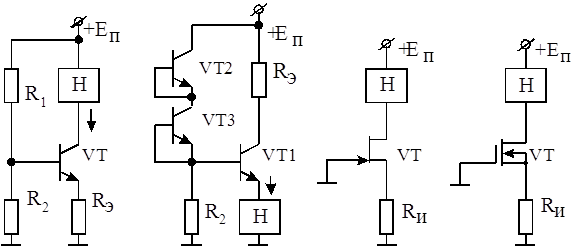

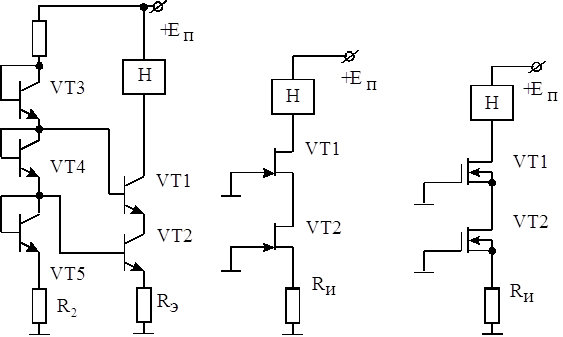

Рис. 1. Схемы генераторов стабильного тока
