Гидравлические системы АКПП

1. ОСНОВНЫЕ ПРИНЦИПЫ ГИДРАВЛИКИ

Гидравлическая система управления играет очень важную роль в обеспечении нормальной работы автоматической трансмиссии. Без гидравлической системы невозможна ни передача мощности, ни автоматическое управление трансмиссией. Рабочая жидкость обеспечивает смазку, переключение передач, охлаждение и соединение трансмиссии с двигателем. При отсутствии рабочей жидкости ни одна из этих функций не будет выполняться. Поэтому перед детальным изучением работы фрикционов и тормозов автоматической трансмиссии необходимо изложить основные положения гидравлики.

Гидравлический «рычаг» (Закон Паскаля)

В начале 17-го века французский ученый Паскаль открыл закон гидравлического рычага. Проведя лабораторные исследования, он выяснил, что сила и движение могут передаваться посредством сжатой жидкости. Дальнейшие исследования Паскаля с использованием грузов и поршней различной площади показали, что гидравлические системы можно использовать в качестве усилителей, а соотношения между силами и перемещениями в гидравлической системе подобны соотношениям сил и перемещений в рычажной механической системе.

Закон Паскаля гласит:

"Давление на поверхности жидкости, вызванное внешними силами, передается жидкостью одинаково во всех направлениях". В правом цилиндре (рис. 6-1) создается давление пропорциональное площади поршня и приложенному усилию. Если к поршню приложено усилие 100 кг, а его площадь -10 см2, то созданное давление будет равно 100 кг/10 см2=10 кг/см2. Вне зависимости от формы и размеров системы давление жидкости распределяется равномерно. Другими словами, давление жидкости одинаково во всех точках.

Естественно, если жидкость не сжимать, то давление создаваться не будет. К этому могут привести, например, утечки через уплотнения поршня. Поэтому уплотнение поршня играет важную роль в обеспечении нормальной работы гидравлической системы.

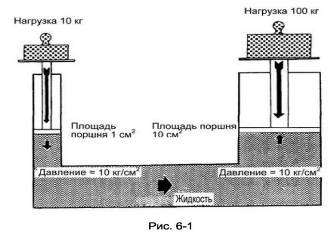

Необходимо отметить, что, создав давление 10 кг/см2, можно перемещать груз массой 100 кг, прикладывая к другому поршню (меньшего диаметра) усилие всего 10 кг. Приведенный закон очень важен, так как он используется при управлении фрикционными муфтами и тормозами.

1.2. ОСНОВНЫЕ ЭЛЕМЕНТЫ ГИДРАВЛИЧЕСКИХ СИСТЕМ УПРАВЛЕНИЯ АКПП

Рассмотрим теперь, принципы работы элементов, входящих в состав гидравлической части системы управления АКПП.

Рассмотрим, каким образом происходит формирование, регулирование и изменение различных давлений, используемых в системе управления автоматических коробок передач, назначение и принципы работы других клапанов, их взаимодействие при переключении передач. Кроме того, будет показано, каким образом осуществляется управление качеством переключения. В заключении рассмотрим принципы работы системы смазки, охлаждения ATF и управления блокировочной муфтой гидротрансформатора.

Поток жидкости в АКПП создается насосом, расположенным в передней части картера трансмиссии между гидротрансформатором и коробкой передач. Обычно, насос приводится непосредственно от двигателя через корпус гидротрансформатора и приводную втулку (рис.6-3). Основная задача насоса -обеспечение независимо от режима работы двигателя непрерывным потоком ATF всех обслуживаемых систем.

Для управления коробкой передач ATF от насоса через систему клапанов подводится к исполнительным элементам управления тормозами и блокировочными муфтами. Все это, вместе, называется гидросистемой управления АКПП. К элементам гидросистемы относятся насосы, гидроцилиндры, бустеры, поршни, жиклёры, гидроаккумуляторы и клапаны.

В процессе развития гидросистема претерпела значительные изменения, в основном с точки зрения выполняемых функций. Первоначально, она отвечала за все процессы, происходящие в АКПП во время движения автомобиля. Она формировала все необходимые давления, определяла моменты переключения передач, отвечала за качество переключения и т.п. Однако, с момента появления на автомобилях электронных блоков управления, гидросистема утратила часть своих функций в управлении АКПП. В настоящее время большая часть управляющих функции АКПП переданы электронному блоку управления, а гидросистема используется только лишь в качестве исполнительного элемента.

Перед тем, как приступить к изучению принципов работы гидравлической части системы управления, познакомимся с основами работы наиболее часто используемых в ней гидравлических элементов.

Гидросистемы автоматических коробок передач схожи, поскольку все они состоят из одних и тех же элементов. Даже в самой современной АКПП с электронным блоком управления используется гидросистема, мало, чем отличающаяся по составу элементов от АКПП с чисто гидравлической системой управления.

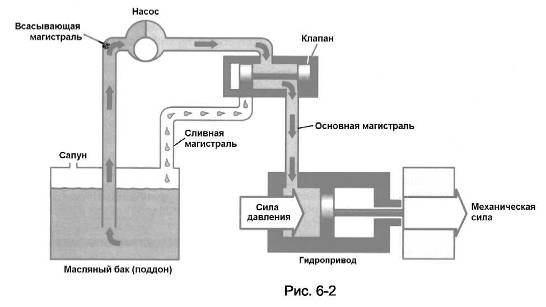

Любую гидравлическую систему управления АКПП упрощенно можно представить в виде системы, состоящей из резервуара (поддона), насоса, клапанов, соединительных каналов (магистралей) и устройств, преобразующих гидравлическую энергию в механическую (гидропривод) (рис.6-2).

1.2.1. РЕЗЕРВУАР ДЛЯ ATF

Для нормальной работы гидросистемы необходимо, чтобы в резервуаре постоянно находился определенный уровень ATF. Функцию резервуара в АКПП легковых автомобилей, как правило, выполняет поддон или картер трансмиссии.

Поддон через трубку щупа для измерения уровня ATF или сапун соединяется с атмосферой. Соединение с атмосферой необходимо для нормальной работы насоса и манжетных уплотнений. Во время работы насос создает во всасывающей магистрали разряжение, в результате чего ATF из поддона под действием атмосферного давления поступает через фильтр во всасывающую магистраль насоса.

Если роль резервуара ATF выполняет поддон, то внутри него располагается постоянный магнит (иногда он находится внутри сливной пробки) для улавливания железных продуктов износа.

1.2.2. НАСОС

Создание непрерывного потока жидкости, а также давления, в гидросистеме АКПП осуществляется с помощью насоса. Однако следует отметить, что насос непосредственно не формирует давление. Давление возникает только в том случае, если в гидросистеме имеется сопротивление потоку жидкости. Первоначально ATF свободно заполняет систему управления АКПП. Только после полного заполнения в гидросистеме из-за наличия тупиковых каналов начинает формироваться давление.

Обычно, насосы располагают между гидротрансформатором и коробкой передач и приводят через корпус гидротрансформатора и приводную втулку (рис.6-3) непосредственно от коленчатого вала двигателя. Таким образом, если двигатель не работает, то насос не может создавать давление в гидросистеме управления АКПП.

В настоящее время в трансмиссиях с автоматическими коробками передач используются насосы, следующих типов:

• шестерёнчатого;

• трохоидного;

• лопастного.

Принцип работы насосов шестерёнчатого и трохоидного типов весьма схож. Эти насосы относятся к насосам постоянной производительности. За один оборот коленчатого вала двигателя они поставляют в гидросистему постоянный объём жидкости, независимо от режима работы двигателя и потребностей гидросистемы. Поэтому, чем выше частота вращения двигателя, тем большее количество ATF за единицу времени поступает в гидросистему управления АКПП, и наоборот, чем ниже частота вращения двигателя, тем меньший объём ATF за единицу времени попадает в гидросистему. Таким образом, режим работы таких насосов никак не учитывает потребностей самой системы управления в количестве ATF, необходимой для управления переключениями, подпитки гидротрансформатора и т.п. В результате в случае малой потребности ATF, большая часть подаваемого насосом в гидросистему жидкости, будет сливаться через регулятор давления обратно в поддон, что приводит к лишним потерям мощности двигателя и снижению топливно-экономических показателей автомобиля. Но при этом насосы шестерёнчатого и трохоидного типа имеют достаточно простую конструкцию и надежны в эксплуатации.

Лопастные насосы позволяют регулировать объём ATF, подаваемой насосом в гидросистему за один оборот двигателя, в зависимости от режима работы системы управления АКПП. Так при запуске двигателя, когда необходимо заполнить трансмиссионной жидкостью все каналы и элементы гидросистемы, или во время переключения передачи, когда происходит заполнение жидкостью гидроцилиндра или бустера, система управления насосом обеспечивает его максимальную производительность. При равномерном же движении без переключения передач, когда ATF расходуется только лишь на подпитку гидротрансформатора, смазку и компенсацию утечек, производительность насоса имеет минимальную величину.

Насос шестерёнчатого типа

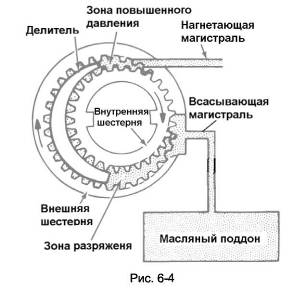

Шестерёнчатый насос состоит из двух зубчатых колес, установленных в корпусе (рис.6-4). Существует две разновидности шестерёнчатых насосов: с внешним и внутренним зацеплением зубчатых колес. В автоматических коробках передач используется, как правило, шестерёнчатые насосы с внутренним зацеплением. Ведущей шестерней является внутреннее зубчатое колесо, которое, как уже отмечалось, приводится непосредственно от коленчатого вала двигателя. Работа насоса похожа на работу зубчатой передачи с внутренним зацеплением. Но только в отличие от простой зубчатой передачи в насосе устанавливается делитель (рис.6-4), который по своей форме очень похож на полумесяц. Назначение делителя - предотвратить утечку жидкости из зоны нагнетания.

При выходе зубьев из зацепления объём между зубьями колес увеличивается, что приводит к появлению в этом месте зоны разряжения, поэтому к этому месту подводится всасывающая магистраль насоса. Поскольку давление в зоне разряжения меньше атмосферного, то ATF выталкивается из поддона во всасывающую магистраль насоса.

В месте, где зубья шестерён начинают входить в контакт, пространство между зубьями начинает уменьшаться, из-за чего возникает зона повышенного давления, поэтому в этом месте располагается выходное отверстие, соединенное с напорной магистралью насоса.

Насос трохоидного типа

Принцип работы насоса трохоидного типа точно такой же, как и у шестерёнчатого, но только вместо зубьев внутренний и внешний роторы имеют кулачки специального профиля (рис.6-5). Кулачки спрофилированы таким образом, что отпадает необходимость в установке делителя, без которого не могут работать шестерёнчатые насосы с внутренним зацеплением зубчатых колес.

Внутренний ротор, являющаяся ведущим элементом, с помощью кулачков вращает внешний ротор. Насосная камера формируется между кулачками и впадинами роторов. При вращении кулачки выходят из впадин, и камера увеличивается, создавая при этом зону разряжения. В дальнейшем кулачки внешнего и внутреннего роторов вновь входят в контакт, постепенно уменьшая объём камеры. В результате чего жидкость вытесняется в напорную магистраль (рис.6-5).

Насос лопастного типа

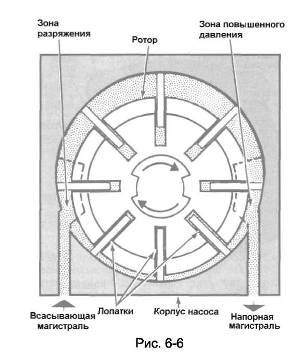

Типичный лопастной насос состоит из ротора, лопаток и корпуса (рис.6-6). Ротор имеет радиальные прорези, куда устанавливаются лопатки насоса. При вращении ротора лопатки могут свободно скользить в его прорезях.

Ротор приводится во вращение двигателем через корпус гидротрансформатора. Вращение ротора вызывает действие на лопатки центробежной силы, которая прижимает их к цилиндрической поверхности корпуса. Таким образом, между лопатками формируется насосная камера.

Ротор размещен в цилиндрическом отверстии корпуса насоса с некоторым эксцентриситетом, поэтому нижняя часть ротора расположена ближе к цилиндрической поверхности корпуса насоса (рис.6-6), а верхняя часть - дальше. При выходе лопаток из зоны, где ротор расположен ближе к корпусу насоса, в насосной камере возникает разряжение. В результате ATF из поддона под действием атмосферного давления выталкивается в напорную магистраль. При дальнейшем повороте ротора, после прохождения точки максимального удаления ротора от цилиндрической поверхности корпуса, насосная камера начинает уменьшаться. Давление жидкости в ней увеличивается, и далее ATF под давлением попадает в напорную магистраль.

Таким образом, чем больше эксцентриситет ротора по отношению к цилиндру корпуса насоса, тем выше производительность насоса. Очевидно, что в случае нулевого эксцентриситета производительность насоса будет также нулевой.

В автоматических коробках передач используются усовершенствованные версии лопастных насосов, обеспечивающие переменную производительностью при постоянной частоте вращения двигателя. В отличие от лопастного насоса постоянной производительности здесь в корпус насоса установлено подвижное кольцо, внутри которого и размещается ротор с лопатками (рис.6-7).

Подвижное кольцо имеет одну шарнирную опору, относительно которой оно может поворачиваться, и изменять, таким образом, положение относительно ротора. Это обстоятельство дает возможность увеличивать или уменьшать эксцентриситет между подвижным кольцом и ротором, и, следовательно, соответствующим образом изменять производительность насоса.

Внутри ротора находится опорное кольцо лопаток, которое ограничивает перемещение лопаток внутрь ротора (рис.6-7). Кроме того, оно обеспечивает прижатие лопаток к цилиндрической поверхности подвижного кольца в тех случаях, когда частота вращения ротора мала и центробежной силы не достаточно для того, чтобы обеспечить должную герметичность между торцами лопаток и цилиндрической поверхностью подвижного кольца.

Если двигатель не работает, то подвижное кольцо за счет действия возвратной пружины находится в крайнем левом положении (рис.6-7а). В таком положении эксцентриситет между подвижным кольцом и ротором имеет самую большую величину, что обеспечивает максимальную производительность насоса, необходимую для запитывания всей гидросистемы трансмиссионной жидкостью во время запуска двигателя.

После запуска двигателя лопастной насос переменной производительности работает точно так же, как и простой лопастной насос.

Большинство эксплуатационных режимов движения автомобиля не требуют от насоса максимальной производительности, поэтому логично на таких режимах уменьшать объём ATF, подаваемой насосом в гидросистему АКПП. Для этого, обычно, в пространство между корпусом насоса и подвижным кольцом подают управляющее давление (рис.6-7), таким образом, чтобы сила давления переместила подвижное кольцо в сторону уменьшения эксцентриситета. Уменьшение эксцентриситета между подвижным кольцом и ротором приводит к снижению производительности насоса и, следовательно, снижает потребную мощность на привод насоса. Насос будет иметь минимальную производительность, когда подвижное кольцо при повороте относительно шарнирной опоры займет крайнее правое положение. В случае снижения давления управления, подвижное кольцо под действием возвратной пружины начинает перемещаться в обратном направлении, увеличивая тем самым величину эксцентриситета и производительность насоса.

В процессе работы насоса всегда возникают утечки, поэтому ATF может скапливаться в полости образованной подвижным кольцом и правой частью корпуса насоса. Наличие в этой полости ATF может привести к возникновению давления, которое будет препятствовать перемещению подвижного кольца. Поэтому эту полость соединяют со сливной магистралью с тем, чтобы просочившаяся туда ATF сливалась в поддон и не мешала перемещению подвижного кольца.

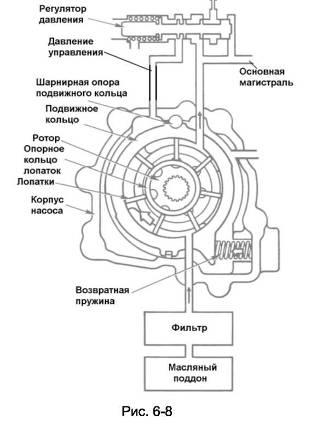

Управление производительностью лопастного насоса осуществляет регулятор давления (рис.6-8), который в процессе движения автомобиля соответствующим образом формирует управляющее давление, корректируя при этом производительность насоса.

1.2.3. КЛАПАНЫ

Каждая АКПП имеет клапанную коробку, в которой расположены всевозможные клапаны, выполняющие в составе гидравлической части системы управления различные функции. Все многочисленные клапаны можно разделить по их функциональному назначению на две группы:

• клапаны, регулирующие давление;

• клапаны, управляющие потоками ATF.

В гидросистемах АКПП с электронным блоком управления активно используются электромагнитные клапаны (соленоиды), которые позволяют достаточно точно управлять фрикционными элементами управления, учитывая при этом разнообразные условия эксплуатации автомобиля. Кроме того, использование соленоидов значительно упрощает конструкцию клапанной коробки.

Принцип работы клапанов

Большинство клапанов, используемых в системах управления АКПП, представляют собой клапаны золотникового типа и несколько напоминают катушку (рис.6-9). Клапан имеет, как минимум, два пояска, с помощь которых образуется кольцевая канавка.

Клапан перемещается внутри отверстия втулки. При этом пояски перекрывают то или иное отверстие во втулке клапана. Давление, действующее на торцы клапана, совместно с пружиной определяют его положение относительно отверстий. В клапанных коробках АКПП можно найти множество вариантов исполнения клапанов золотникового типа. Некоторые, наиболее простые, имеют только одну кольцевую канавку и управляют только одним отверстием, в то время как другие клапаны могут иметь четыре и более кольцевых канавок и отверстий. Пружина чаще всего устанавливается только с одного торца клапана, и при отсутствии давления смещает клапан в одно из предельных положений.

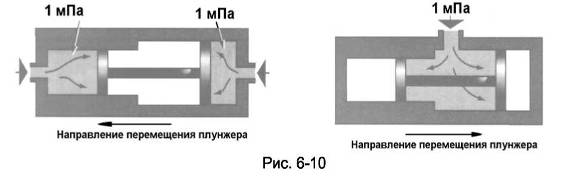

Торцы поясков, образующих кольцевые канавки, не всегда имею одинаковый диаметр. Разные диаметры торцевых поверхностей поясков позволяют формировать силы, действующие на клапан, различной величины, поскольку согласно основному закону гидравлики сила давления, действующего на какую-либо поверхность прямо пропорциональна площади этой поверхности. С помощью поясков различного диаметра также можно осуществлять управление положением клапана относительно отверстий. При равном давлении клапан будет перемещаться в сторону действия той силы, которая формируется на большей площади (рис.6-10).

В клапанах часто используются пружины, обеспечивающие дополнительную силу, направление которой может совпадать или не совпадать с направлением суммарной силы давления жидкости на торцы клапана (рис.6-9). В большинстве случаев, с помощью пружин осуществляется согласование работы клапанов с характеристиками автомобиля, на котором используется данная трансмиссия. Это позволяет использовать одну и туже трансмиссию на различных автомобилях, отличающихся друг от друга как по массе, так и по мощности двигателя. Для каждого клапана подбирается пружина вполне определенной жёсткости и длины.

Большинство пружин, используемых в одной и той же клапанной коробке, не взаимозаменяемы и, поэтому их использование в других клапанах не допустимо.

Клапаны, регулирующие давление

Клапаны, регулирующие давление, предназначены для формирования в гидросистеме давления, пропорционального тому или иному параметру состояния автомобиля (скорости автомобиля, углу открытия дроссельной заслонки и др.), или для поддержания давления в переделах заданной величины. В автоматических коробках передач используется два типа таких клапанов: регуляторы давления и предохранительные клапаны.

Принцип действия регулятора давления

Регулятор давления представляет собой комбинацию клапана золотникового типа и пружины. Подбирая соответствующим образом характеристики пружины можно задавать величину давления, формируемого данным клапаном. Если регулятор давления установлен в магистрали сразу же после насоса, то, как уже отмечалось выше, формируемое им давление называется давлением основной магистрали или рабочим давлением.

Принцип работы регулятора давления достаточно прост. На один торец клапана действует пружина, а к другому подводится давление (рис.6-11).

В начальный момент клапан под действием пружины находится в крайнем левом положении. В таком положении он открывает входное отверстие и перекрывает своим левым пояском выходное отверстие. При поступлении в клапан жидкости, в кольцевой канавке и в левой полости клапана начинает формироваться давление, которое создает на левом торце клапана силу, пропорциональную величине формируемого давления и площади торца клапана. Как только, сила давления достигнет величины, способной деформировать пружину, клапан начнет перемещаться вправо, открывая при этом выходное отверстие и перекрывая входное отверстие. В результате ATF устремится в выходное отверстие и давление в клапане начнет уменьшаться. Сила давления на левый торец клапана уменьшается, и клапан под действием пружины начнет перемещаться влево. Выходное отверстие перекрывается, а входное вновь откроется. Давление в клапане опять возрастет, и процесс повторится вновь. Результатом такой работы клапана будет определенное устойчивое давление в выходной магистрали. Величина этого давления определяется, прежде всего, жёсткостью пружины. Чем жестче пружина, тем выше давление в выходной магистрали.

В некоторых регуляторах давления к клапану со стороны пружины подводится дополнительно давление, например, пропорциональное углу открытия дроссельной заслонки, что позволяет получать на выходе давление основной магистрали, зависящее уже и от режима работы двигателя. Бывают и более сложные схемы регулирования давления в основной магистрали.

Электромагнитные клапаны (соленоиды) регулирования давления

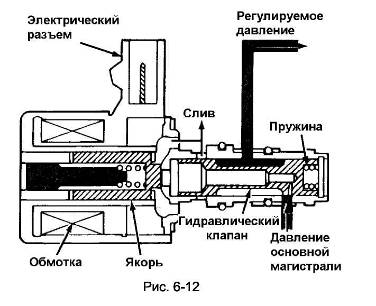

В системах управления с электронным блоком управления для регулирования давления в основной магистрали используются PWM-соленоиды или по-другому Duty Control-соленоиды (рис.6-12).

Для управления такими соленоидами электронный блок непрерывно посылает сигналы определённой частоты. Управление заключается в изменении времени включенного состояния соленоида по отношению ко времени выключенного состояния при неизменной частоте сигнала, в зависимости угла открытия дроссельной заслонки, скорости автомобиля и других параметров. При этом клапан соленоида постоянно находится в циклическом режиме «Вкл»-«Выкл». Такой способ регулирования давления позволяет весьма точно формировать давление в системе управления в зависимости от параметров движения автомобиля.

Предохранительный клапан

Назначение предохранительного клапана заключается в предохранении магистрали, в которой он установлен, от чрезмерно высокого давления. В случае, когда давление превысит определенную величину, сила давления, действующая на клапан, сжимает его пружину, и клапан открывается, соединяя при этом магистраль со сливом в поддон (рис.6-13). Давление в магистрали и, следовательно, сила давления быстро уменьшаются, и пружина вновь закроет клапан.

Отсутствие предохранительного клапана может приводить к нежелательным последствиям, как, например, разрушение уплотнений, появлению утечек и т.п. Поэтому в гидроситеме управления АКПП, как правило, используется несколько предохранительных клапанов.

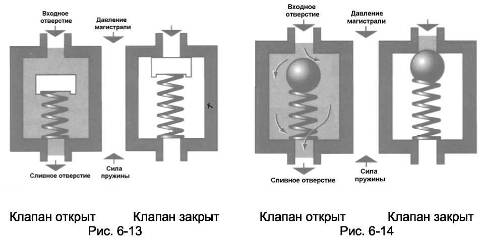

Предохранительные клапаны бывают двух типов: тарельчатые (рис.6-13) и шариковые (рис.6-14).

Клапаны, управляющие потоками жидкости

Клапаны, управляющие потоками жидкости или клапаны переключения, направляют ATF из одного канала в другой. Эти клапаны открывают или закрывают проходы в соответствующие магистрали. В автоматических коробках передач используется несколько типов клапанов переключения.

Одноходовые клапаны

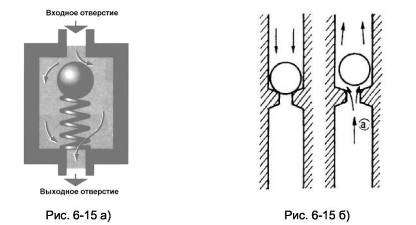

Эти клапаны управляют потоком жидкости в одной магистрали (рис.6-15). Одноходовой клапан очень похож на предохранительный клапан, за исключением того, что при открытии клапана ATF попадает не в поддон, а в какую-то магистраль. Пока, давление не достигнет определенной величины, пружина подпирает шарик и не позволяет, таким образом, жидкости перемещаться по магистрали, где установлен этот клапан. При определенном давлении, которое также определяется жёсткостью пружины, клапан открывается и ATF попадает в магистраль (рис.6-15а). Движение жидкости через клапан будет происходить до тех пор, пока давление не станет меньше заданной пружиной величины. Движение жидкости в обратном направлении через одноходовой клапан невозможно.

Второй тип одноходового клапана - клапан, в котором сила пружина заменена силой тяжести. Принцип работы такого клапана точно такой же, как и одноходового клапана с пружиной, но только сила пружины заменена силой тяжести самого шарика.

Двухходовые клапаны

Двухходовой клапан управляет потоками жидкости одновременно в двух магистралях, направляя поток ATF в выходную магистраль либо из левой входной магистрали, либо из правой входной магистрали (рис.6-16).

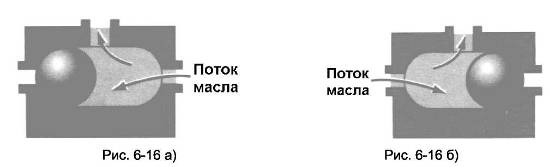

При поступлении жидкости из правой входной магистрали шарик перекатывается и садится в левое седло клапана, перекрывая тем самым доступ жидкости в левую входную магистраль (рис.6-16а). ATF из правой входной магистрали через клапан направляется в выходную магистраль. В случае, если жидкость подводится к клапану через левую входную магистраль, шарик перекрывает правую входную магистраль (рис.6-16б), обеспечивая тем самым доступ ATF из левой входной магистрали в выходную магистраль.

Шарики клапанов, управляющих потоками жидкости обычно изготавливаются из стали, но в некоторых АКПП используются шарики, изготовленные из резины, нейлона или композитного материала. Стальные шарики обладают большей износостойкостью, но вызывают больший износ седла клапана. Шарики, изготовленные из других материалов, меньше изнашивают седла клапана, но больше изнашиваются сами.

Клапан выбора режима (ManualValve)

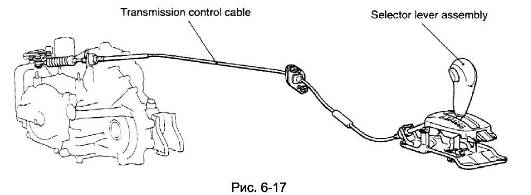

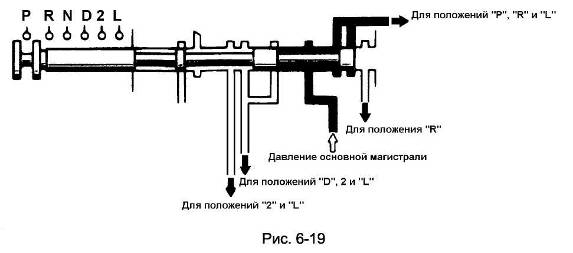

Клапан выбора режима (рис.6-17), является одним из основных управляющих элементов в гидравлической системе АКПП.

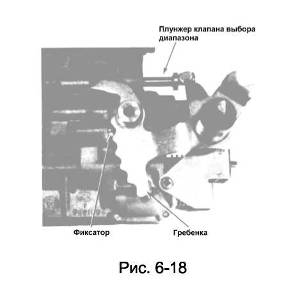

Этот клапан имеет механическую связь с рычагом селектора режимов, установленного в салоне автомобиля. Перемещение селектора через механическую связь передается клапану выбора режима, каждое положение которого фиксируется с помощью специального механизма - гребёнки, поджимаемой пружинным фиксатором (рис.6-18).

Основная задача клапана выбора режима распределить поток ATF таким образом, чтобы жидкость подводилась только к тем клапанам переключения, которые используются для включения разрешенных в данном режиме передач. К клапанам переключения передач, включение которых запрещено в выбранном режиме, ATF не подводится (рис.6-19).

Клапаны, формирующие вспомогательные давления

Основными параметрами состояния автомобиля, по соотношению которых в АКПП определяются моменты переключения передач, являются скорость движения автомобиля и загруженность двигателя, определяемая углом открытия дроссельной заслонки и оборотами коленчатого вала. В чисто гидравлических системах управления для определения этих двух параметров формируются соответствующие давления, для чего используется давление основной магистрали, которое подводится к соответствующему клапану, на выходе из которого, в зависимости от назначения клапана, формируется либо давление пропорциональное скорости движения автомобиля, либо давление пропорциональное степени открытия дроссельной заслонки.

Для получения давления, зависящего от загруженности двигателя, используется клапан-дроссель, который, чаще всего располагается в клапанной коробке. Управление этим клапаном на различных моделях АКПП осуществляется двумя различными способами. В соответствии с первым способом используется механическая связь между дроссельной заслонкой двигателя и клапаном-дросселем. В качестве механической связи может использовать либо трос, либо система тяг и рычагов. Во втором способе для управления клапаном-дросселем используется вакуумный модулятор. Модулятор с помощью трубки соединен с задроссельным пространством впускного коллектора двигателя. Степень разряжения во впускном коллекторе и является задающим параметром для получения давления, пропорционального степени загруженности двигателя. Чем выше загрузка двигателя, тем выше давление, которое формирует клапан-дроссель. Часто давление клапана-дросселя называю TV-давлением, что происходит от английского словосочетания «Throttle Valve pressure».

Для получения давления, пропорционального скорости движения автомобиля, используются скоростные регуляторы давления, принцип работы которых аналогичен принципу работы центробежного регулятора. Привод скоростного регулятора давления осуществляется механическим путем и весьма схож с механическим приводом спидометра. Устанавливается скоростной регулятор, как правило, на выходном валу коробки передач, и он устроен таким образом, что с увеличением частоты вращения выходного вала АКПП, увеличивается и формируемое скоростным регулятором давление.

Давление клапана-дросселя и скоростного регулятора подводится к клапанам переключения передач. Соотношение этих давлений, действующих на торцы клапанов переключения, и определяет моменты переключения передач в АКПП с чисто гидравлической системой управления.

В современных трансмиссиях с электронными блоками управления необходимость формирования TV-давления и давления скоростного регулятора отпала. Теперь для определения положения дроссельной заслонки двигателя и скорости автомобиля используются соответствующие электрические датчики. Сигналы этих датчиков поступают в электронный блок управления, где на основе анализа их сигналов, а также сигналов ряда других датчиков, вырабатывается определенное решение и выдается сигнал на соответствующий соленоид.

Клапаны переключения

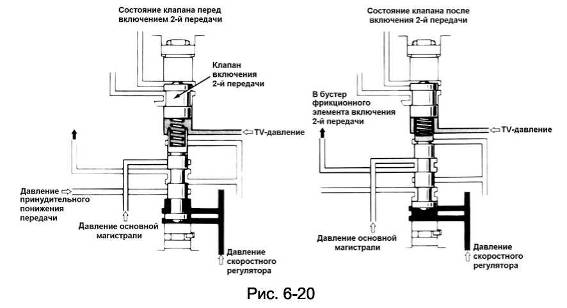

Клапаны переключения предназначены для управления переключением передач (рис.6-20).

В чисто гидравлических системах управления моменты переключения определяются соотношением TV-давления и давления скоростного регулятора. Поэтому к одному торцу клапана подводится давление клапана-дросселя, а к другому давление скоростного регулятора (рис.6-20). В зависимости от соотношения этих давлений клапан может занимать крайнее нижнее положение (передача выключена) или крайнее верхнее положение (передача включена). С помощью пружины, действующей на торец клапана со стороны подвода TV-давления, можно осуществлять корректировку моментов включения и выключения передачи. Кроме того, пружина при отсутствии в гидросистеме давления удерживает клапан переключения в положении, соответствующему выключению передачи.

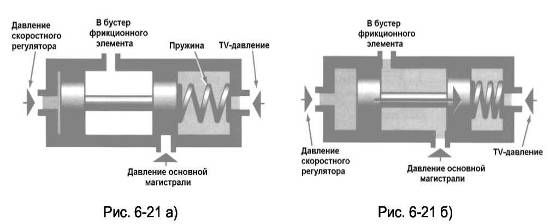

Рассмотрим принцип работы клапана переключения несколько подробнее. В начальный момент суммарная сила упругости пружины и давления клапана-дросселя, действующая на правый торец клапана, больше силы давления скоростного регулятора, которая приложена к левому торцу клапана (рис.6-21а). Это обстоятельство определяет крайнее левое положение клапана. При этом клапан своим правым пояском перекрывает отверстие подвода давления основной магистрали и не позволяет, таким образом, жидкости пройти через клапан и попасть в гидропривод фрикционного элемента управления АКПП.

Как только сила давления скоростного регулятора, в результате роста скорости автомобиля, станет больше суммарной силы пружины и силы давления клапана-дросселя, так сразу же клапан переместится в крайнее правое положение (рис.6-21 б). При этом основная магистраль через клапан переключения соединяется с магистралью подвода давления в бустер фрикционного элемента управления, в результате чего начнется процесс переключения передачи.

1.2.4. КЛАПАННАЯ КОРОБКА

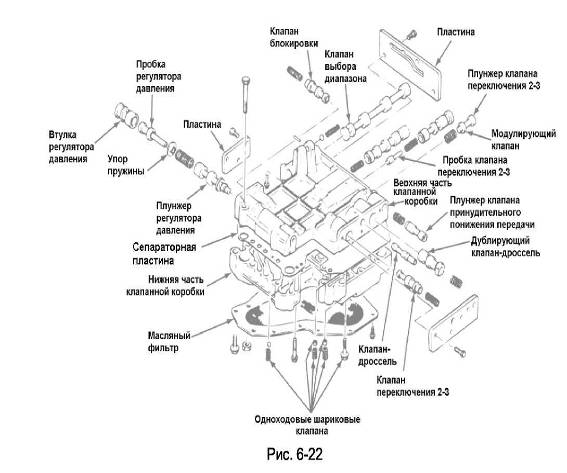

Большая часть клапанов системы управления АКПП расположено в клапанной коробке (рис.6-22). Корпус клапанной коробки чаще всего изготавливается из алюминиевого сплава. Клапанная коробка с помощью болтов крепится к картеру АКПП.

В корпусе клапанной коробки имеются многочисленные каналы весьма причудливой формы. В некоторых таких каналах устанавливаются одноходовые шариковые клапаны. Кроме того, на торцевых поверхностях имеются отверстия для установки в них деталей многочисленных клапанов. Большинство клапанных коробок состоит из двух или трех частей, которые стягиваются между собой болтами, а между ними устанавливают сепараторные (разделительные) пластины с прокладками. Часть каналов гидросистемы, а иногда и часть клапанов располагаются в картере АКПП. Сепараторные пластины имеют большое количество калиброванных отверстий (жиклёров), через которые осуществляется сообщение между различными частями клапанной коробки.
