Ансамбли различаемых сигналов

Ансамбли различаемых сигналов, т.е. группы M однородных сиг­налов, должны отличаться по какому-то параметру или признаку - форме, времени, частоте, пространству, поляризации (рис. 1):

Рис. 1 Классификация различаемых сигналов

где

- вектор напряженности электромагнитного поля К-го сигнала, характеризующий его поляризационную структуру;

- амплитудно-фазовое распределение К-го сигнала на раскрыто антенны, характеризующее пространст­венную структуру сигнала;

- закон модуляции К-го сигнала, характеризующий форму сигнала;

- время задержки К-го сигнала относительно некоторого опор­ного момента времени;

- частотный сдвиг К-го сигнала относительно некоторой несу­щей частоты

Условием различимости сигналов является их взаимная ортогональ­ность

Различаться в этом смысле по поляризации могут только два сигнала (М=2), относящиеся к двум взаимно ортогональным по поляризации составляющим произвольного поляризационного базиса

Различаться по времени могут M >> I сигналов, если на интерва­ле временного уплотнения Tупл умещается не менее М элементов временного разрешения сжатых по времени широкополосных сложных

сигналов (рис. 2):

Различаться по частоте могут M » I сигналов, если на интервале частотного уплотнения Fупл умещается не менее М элементов частот­ного разрешения сжатых по спектру длинноимпульсных сложных сиг­налов (рис. 3):

.

Различаться по пространству могут M>>I сигналов, если в диапазоне телесного углового уплотнения умещается не менее М эле­ментов телесного углового разрешения (рис. 4):

Различаться по форме могут M>>I сигналов с разными законами внутриимпульсной модуляции (КФМ сигналы с различными кодами, ЧМ сиг­налы с различными законами частотной модуляции и т.п.).

Рис.2 Пояснение различения сигналов по времени

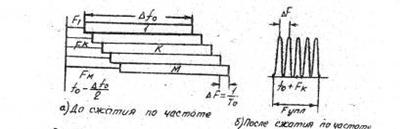

Рис 3 Пояснение различия сигналов по частоте

Рис.4. Пояснение различения сигналов по пространству

Решающее правило

Рассмотрим решающее правило задачи распознавания-различения по аналогии с задачей обнаружения. Задача обнаружения двухальтер-кативна, так как при обнаружении выносится одно из двух решений: "есть сигнал" или "нет сигнала". В отличие от нее задача распоз­навания многоальтернативна: выносится решение о принадлежности портрета или сигнала х одному из M классов.

Решение задачи обнаружения по критерию минимума среднего рис­ка приводит к необходимости сравнения так называемого отношения
правдоподобия

c порогом

который зависит от априорных вероятностей наличия и отсутствия сигнала и стоимостей принятия К-го решения при условии.

При этом правило решения выглядит следующим образом:

если , то принимается решение ,

если , то принимается решение ,

Аналогично при решении многоальтернативной задачи распозна­вания-различения с позиций минимального среднего риска правило решения определяется следующим выражением:

еслито

отношение правдоподобия зашумленного портрета (сигнала) К-го класса на фоне зашумленного портрета (сигнала) -го класса,

- порог сравнения отношения правдоподобия ,

- многомерная плотность вероятности комплексных амплитуд принятого сигнала по элементам пространства распознавания (различения) при условии наличия порт­рета (сигнала) К-го класса

- фоновая (помеховая) составляющая принятого сигнала по элементам пространства распознавания (различения),

- априорные вероятности появления портретов (сигналов) К-го класса.

Полагая стоимости правильных решений равными нулю , стоимости ошибочных решений одинаковыми , а появление портретов (сигналов) разных классов равновероятным , правило решения представляется в виде:

еслидля всех то

Процедура принятия решения согласно этому правилу состоит в следующем. Производится обработка комплексных амплитуд , принятого сигнала по элементам пространства распознавания (различения) в соответствии с алгоритмом, рекомендуемым отношением прав­доподобия . Номер "К", при котором случайная величина - от­ношение правдоподобия окажется больше единицы для всех и является номером гипотезы, которую можно принять с наименьшим средним риском. Таким образом, решение принимается на основе по­следовательной проверки всех гипотез путем сравнения каждой из них со всеми остальными.

Для того чтобы с наименьшим риском ответить на вопрос о наличии портрета (сигнала) 1-го класса, необходимо проверить отношения правдоподобия для всех (их число равно М-1). Если все окажутся больше единицы, то при наименьшем среднем риске следует принять гипотезу о наличии портрета (сигна­ла) 1-го класса. Если неравенства не соблюдены, то проверяются аналогичным образом отношения правдоподобия

и т.д., вплоть до . Максимально возможное число проверок равно таким образом M(M-1).

Процедуру принятия решения можно существенно упростить. Дей­ствительно, представив правило решения в виде:

если> , то,

и, разделив левую и правую части неравенства на многомерную плот­ность вероятности комплексных амплитуд принятого сигнала по эле­ментам пространства распознавания (различения) при условии отсут­ствия всякого портрета (сигнала) , когда , находим правило решения в несколько иной форме:

еслито, где

- отношение правдоподобия зашумленного портрета (сигнала) К-го класса. Это правило решения прежде всего убеждает в том, что число проверок сокращает­ся до числа проверяемых гипотез М-1. Во-вторых, это правило реше­ния убеждает в преемственности задач обнаружения и распознавания. В самом деле, левая и правая части неравенства (правила решения) свидетельствуют о том, что вначале необходимо осуществить опти­мальную пространственно-временную и поляризационную обработку каж­дого элемента портрета (=1,…N)в соответствии с алгоритмом, рекомендуемый отношением правдоподобия

и, распределив комплексные амплитуда принятого сигнала по алимен­там пространства распознавания (различения) осуществить совмест­ную обработку элементов каждого К-го портрета (сигнала) (k=1,…M) в соответствии с алгоритмом, рекомендуемым отношением правдоподобия

.

Структура устройств распознавания портретов. Оптимальная обработка некоррелированных портретов.

Согласно решающего правила устройство рас­познавания М портретов должно состоять из устройства пространствен­но-временной и поляризационной обработки принятого сигнала по всем N элементам пространства распознавания, устройства распределе­ния комплексных амплитуд принятого сигнала по элементам простран­ства распознавания (устройства формирования портрета), М каналов устройств оптимальной обработки всех К -х портретов (К=1,2...М), устройства сравнения и принятия решения (рис. 5).

Рассмотрим два крайних случая: оптимальную обработку некор­релированных портретов (дальностный, картинный, доплеровский) и оп­тимальную обработку сильно коррелированных портретов (частотно-ре­зонансный, поляризационный).

В случае некоррелированных портретов многомерная плотность ве­роятности совокупности комплексных амплитуд принятого сигнала, относящихся к N элементам пространства распознавания, в отсутст­вие портрета определяется выражением:

где - дисперсия (мощность) помеховых составляющих принятого сигнала по элементам пространства распознавания .

Та же многомерная плотность вероятности при наличии портрета К-го класса

где - дисперсия (мощность) составляющих К-го портре­та по элементам пространства распознавания

Отношение правдоподобия, определяющее структуру оптимальной обработки портрета К-го класса

=

где - относительная интенсивность – й комплексной амплитуды К-го портрета, откуда монотонно связанная с отношением правдоподобия величина (натуральный логарифм отношения правдоподобия)

где- весовые коэффициенты,

- слагаемое смещения.

Рис.5. Структура устройства распознавания

Полученный алгоритм обработки свидетельствует о том, что оптимальная обработка некоррелированных портретов сводится к их взвешенному некогерентному накоплению со смешением, причем весовые коэффициенты и слагаемые смешения определяется априорно известными сведениями об эталонных портретах, т.е. сведениями об относитель­ной интенсивности их комплексных амплитуд . Структура уст­ройства оптимальной обработки некоррелированного портрета показа­на на рис 6.

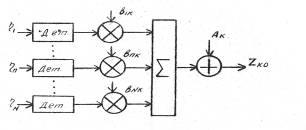

Рис. 6. Структура оптимальной обработки некоррелированного портрета

Представляет большой мировоззренческий и практический инте­рес вопрос о целесообразности выбора весовых коэффициентов и слагаемых смешения , рекомендуемого результатами про­веденного синтеза устройств оптимальной обработки некоррелирован­ных портретов. Для этого рассмотрим среднее значение случайной величины , лежащей в основе принятия решения, при условии наличия на входе устройства распознавания портрета К-го класса:

=

Вводя понятие дифференциальной контрастности -ых элементов K-го и L -го портретов

находим с учететом разложения

Таким образом, при определенном выборе весовых коэффициентов и слагаемого смещения , рекомендуемом результатами синтеза, случайная величина на выходе К-го канала при условии наличия портрета К-го класса в среднем всегда больше, чем на вы­ходе любого другого канала, и, следовательно, с вероятностью больше 0,5 будет приниматься решения о наличии портрета К-го клас­са. При атом следует заметить, что только благодаря указанному выбору весовых коэффициентов и слагаемого смешения опти­мальная обработка некоррелированного портрета даже в условиях его относительной энергетической недостаточности будет приводить в большинстве случаев к его правильной классификации.

Структура устройств различения сигналов

Задача различения сигналов характерна для радиотехнических систем передачи информации. В то же вре­мя для этих систем характерна так называемая задача разделения сиг­налов. Поясним некоторую терминологическую разницу задач различе­ния и разделения сигналов.

Задача разделения предполагает распределение сигналов по соот­ветствующим каналам многоканальных систем (по числу источников и потребите­лей передаваемых сообщений). Точное распределение сигналов по ка­налам необходимо для последующего воспроизведения содержащихся (закодированных) в сигналах передава­емых сообщений с наилучшими в статистическим смысле результатами, т.е. с наименьшими вероятностями ошибочного распределения сигналов (перепутывания) сигналов и с наибольшими вероятностями правильно­го распределения сигналов.

Задача различения, аналогичная задача распознавания в радио­локационных системах, воспринимается как задача формирования ре­шения о классе принятого сигнала из М возможных. Таким образом, в задаче различения сигналов прагматическая цель разделения сиг­налов для последующей их обработки (декодирования) и воспроизведе­ния передаваемых сообщений как бы за­слоняется (или замалчивается) и на передний план выставляется толь­ко задача эффективности разделения сигналов, что предполагает оценку качества решения задачи различения.

Поэтому, не забывая о прагматической цели разделения сигналов, ограничимся рассмотрением задачи их различения, которая с методоло­гической точки зрения аналогична задаче распознавания. Учитывая, что временная, пространственная и поляризационная структура исполь­зуемых сигналов является когерентной и сильно коррелированной, а также полагая, что все сигналы являются энергетически эквивалентны­ми

приходим к выводу о том, что структура устройства различения M сигналов должна быть многоканальной (М каналов), а оптимальная об­работка сигналов в каждом канале должна сводиться к их когерентному накоплению (фильтровому или корреляционному) с одинаковым смещением

или без смешения, если учесть, что в основе решения лежит случайная величина

устраняющая роль постоянного смещения в каналах (рис. 7).

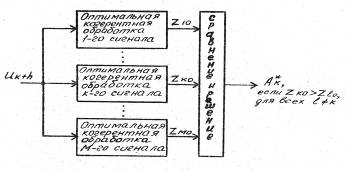

Рис. 7 Структура устройства различения М сигналов

Далее рассматриваются устройства различения сигналов по фор­ме (закону модуляции), времени, частоте, пространству и поляриза­ции.

Различение сигналов по форме (закону модуляции) при фильтро­вой обработке (рис 8,а) основано на использовании М согласован­ных фильтров, импульсные характеристики которых являются зеркальным отображением закона модуляции К-го сигнала:

Различение сигналов по форме (закону модуляции) при корреля­ционной обработке (рис. 8,6) основано на использовании М кор­реляторов, опорные сигналы которых промодулированы в соответствии с законами модуляции К-ых сигналов

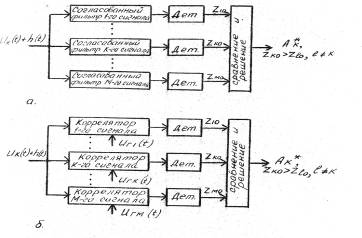

Рис. 8 Различение сигналов по форме (закону модуляции):

а) фильтровая обработка

б) корреляционная обработка

Следует отметить, что различаемые по форме сигналы перекрыва­ются как по времени, так и по спектру.

Различение сигналов по времени при фильтровой обработке (рис.
9,а) основано на использовании одного согласованного фильтра,
импульсная характеристика которого согласована с законом модуляции
сигналов

и временной селекции сжатых и рассовмещённых по времени на величи­ну сигналов.

Различение сигналов по времени по корреляционной обработке (рис. 9,б) основано на использовании М корреляторов, опорные сигналы которых с одинаковым законом модуляции

рассовмещены по времени относительно друг друга на величину .

Рис 9. Различение сигналов по времени:

а) фильтровая обработка

б) корреляционная обработка

Различаемые по времени сложные сигналы перекрываются как по времени (частично), так и по спектру (полностью).

Различение сигналов по частоте (рис. 10) основано на исполь­зовании общего для М корреляторов смесителя-перемножителя (демоду­лятора), осуществляющего сжатие по спектру принятых сигналов, и взаимно расстроенных узкополосных фильтров (радиоинтеграторов), осу­ществляющих расфильтровку рассовмещенных по спектру на величину сигналов. Различаемые по частоте сложные сигналы перекрываются как по времени (полностью), так и по спектру (частич­но).

Различение сигналов по пространству (рис.11) основано на использовании многоканальной ФАР с М диаграммообразующими каналами (ДОК), каждый из которых формирует свою двумерную диаграмму направленности в дальней зоне Фраунгофера или трехмерную диаграмму фокусировки (ДВ) в ближней зоне Френеля размеры которой соответственно равны:

,,

Различение сигналов по поляризации (рис. 12) основано на ис­пользовании полного поляризационного приема с двумя взаимно ортого­нальными по поляризации каналами в произвольном поляризационном базисе , совпадающем с поляризационным базисом, ко­торый используется при формировании двух взаимно ортогональных по поляризации сигналов, подлежащих разделению.

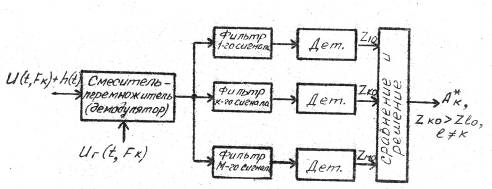

Рис.10. Различение сигналов по частоте

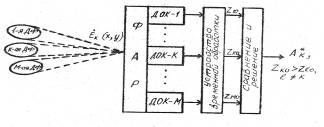

Рис.11. Различение сигналов по пространству

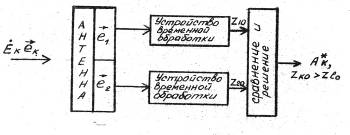

Рис. 12. Различение сигналов по поляризации
