БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Кафедра ЭТТ

РЕФЕРАТ

на тему:

«АВТОКОЛЛИМАЦИОННЫЕ ЗРИТЕЛЬНЫЕ ТРУБЫ. ШИРОКОУГОЛЬНЫЕ КОЛЛИМАТОРЫ. Ошибки изготовления и положения оптических деталей приборов»

Минск, 2008


Автоколлимационная труба – зрительная труба с автоколлимационным окуляром.

Рис.1. Автоколлиматор с освещенной сеткой вне центра поля зрения:

1-зеркало; 2-объектив; 3-сетка; 4-окуляр; 5-призма подсветки;

6-источник света; 7-поле зрении окуляра

Автоколлиматоры (трубы с автоколлимационным окуляром) встречаются в основном двух типов, в зависимости от конструкции автоколлимационного окуляра:

а) с освещенной щелью или маркой вне центра поля зрения (окуляр Аббе), рис.1

б) с освещенной сеткой нитей в центре поля зрения (окуляр Гаусса), рис.2.

Когда при наблюдениях желательно иметь большие увеличения, пользуются улучшенным окуляром Гаусса (рис.3).

Он отличается тем, что в нем между крестом нитей М и окуляром помещаются две одинаковые линзы О1 и О2. Так как крест нитей располагается в фокусе линзы О1, то эта дополнительная система переносит изображение креста нитей в точку F с отношением 1:1, где это изображение и наблюдается в окуляр. Зеркало располагается в параллельном пучке между линзами О1 и О2 под углом 45° и оптической оси трубы. Освещение производят при помощи третьей линзы О3, в фокусе которой помещают лампочку S.

Рис.2.Автоколлиатор с освещенной сеткой в центре поля зрения:

1-зеркало; 2-объектив; 3-сетка; 4-полупрозрачная

плоскопараллельная пластинка; 5-источник света; 6-окуляр; 7-диафрагма; 8 (3)-сетка нитей

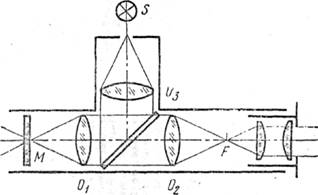

Рис.3.Улучшенный окуляр Гаусса

Применение вместо сетки кубика из 2-х склеенных прямоугольных призм с полупрозрачным зеркальным покрытием гипотенузы позволяет получить еще одну конструкцию автоколлимационной трубы.


ДИНАМЕТРЫ.

Динаметр применяют для измерения размеров выходных зрачков оптических приборов, а также удаления зрачка выхода от последней поверхности окуляра (рис.4).

Динаметр представляет собой ахроматическую лупу 1, в фокусе которой установлена сетка 8. Шкала сетки 8 имеет 100 делений с ценой деления 0,1 мм. В задней фокальной плоскости лупы находится диафрагма 4 с малым отверстием. Оправа 6 сетки закреплена в тубусе 2. Многозаходная резьба 3 служит для установки лупы на резкость шкалы по глазу наблюдателя, тубус 2 вставляют

Рис.4. Динаметр

в тубус 5 с резиновым упорным кольцом 7. Положение тубуса 5 определяют по миллиметровой шкале, нанесенной на поверхности тубуса. Этой шкалой пользуются для измерения удаления выходного зрачка. Предел измерения составляет до 30 мм.

ПРИБОР ЮДИНА.

Прибор Юдина (рис.5) предназначен для определения увеличения микроскопа, для чего его устанавливают на окуляр микроскопа. Этот прибор представляет собой телескопическую систему, состоящую из двух окуляров типа Рамсдена равного фокусного расстояния, в фокальной плоскости которых установлена шкала P с ценой деления 0,5 мм. Первый служит в качестве объектива, второй – в качестве окуляра. Увеличение системы равно (-1). Фокусное расстояние окуляра равно 21,5 мм, поэтому его увеличение равно

При измерении устанавливают окуляр по глазу на резкое изображение штрихов шкалы P, а затем, наблюдая через прибор и микроскоп, фокусируют последний на шкалу объект - микрометра с ценой деления 0,01 мм, помещенную на предметный столик микроскопа. Добиваются такого положения, когда одинаково хорошо будут видны изображения штрихов обеих шкал без параллакса. Выбирают некоторый интервал y´ по шкале прибора Юдина с числом делений и подсчитывают укладывающиеся в нем деления n шкалы объект – микрометра с интервалом y.

Зная цену деления шкал τp и τ0 прибора Юдина и объект – микрометра, определяют размеры изображения y´=mτp и предмета y=nτ0. Подставляя значения y и y´ в формулу

,

вычисляют увеличение микроскопа.
