Многопозиционная фазовая модуляция в системах спутниковой связи с МДЧ

Описание системы

Произведем краткое описание системы.

Чтобы обеспечить связь между различным количеством объектов,

находящихся на большом расстоянии друг от друга часто наибо-

лее целесообразно использовать системы спутниковой связи(CCC).

Принцип связи с помощью искусственных спутников Земли(ИСЗ)

заключается в передаче сигналов с одной или нескольких зем-

ных станций (ЗС) на ИСЗ с их последующей ретрансляцией всем

ЗС системы.Устройством,осуществляющем прием сигналов

от передающей(-их) ЗС,их усиление и передачу в направлении

приемной(-ых) ЗС, является бортовой ретранслятор (БРТР) рас-

положенный на ИСЗ.

Понятие МНОГОСТАНЦИОННОГО ДОТУПА.

Ширина полосы частот БРТР ИСЗ составляет окло 400-500 МГц.

Эта полоса делится на 10-12 частотных диапазонов,которые

называются СТВОЛАМИ.В каждом изтаких стволов можно обеспе

чить ретрансляцию десятков и даже сотен сигналов различных

ЗС.Но такая "одновременная" ретрансляция в одном стволе

требует,чтобы сигналам каждой ЗС был присвоен определенный

признак,по которому они будут различаться.Существует нес-

колько таких признаков каждый из которых определяет соотве-

тствующий способ многостанционного доступа (МД). Применяю в основном три вида МД:

- МД С ЧАСТОТНЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ (МДЧР)

- МД С ВРЕМЕННЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ (МДВР)

- МД С КОДОВЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ (МДКР)

В соответствии с ТЗ в данной работе рассматривается ССС,ис-

пользующая МДЧР с равномерной расстановкой частот сигналов.

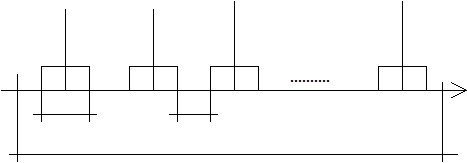

МДЧР предусматривает присвоение сигналам каждой ЗС своей

несущей частоты.Несущие частоты разносятся так,чтобы спек-

тры соответствующих колебаний не перекрывались:

f1 f2 f3 fN

fс - ширина полосы частот сигнала одной ЗС.

fзащ - защитный промежуток между сигналами соседних ЗС.

fств - ширина полосы частот,отведенная данному стволу.

Все космические каналы связи в первом приближении можно рассматривать как каналы гауссовского типа .Это допустимо, поскольку в космических каналах связи можно не считаться с эффектом многолучёвости,а возможные флюктуации сигнала из-за случайных изменений положений антенн ИСЗ на траектории сравнительно невелики и их можно учесть,выбрав соответствующий коэффициент запаса ( см. 3 стр 342 ).

Таким образом имеем линию связи "ИСЗ-Земля" со свободным распространением сигналов и гауссовский канал связи.

2.Выбор показателей качества системы.

Важной задачей является выбор критериев и показателей качества (ПК) системы. ПК -- это параметры ,которые являются определяющими в оценке качества работы системы.ПК может быть только такой внешний варьируемый параметр,который связан с качеством системы строго монотонной зависимостью.Т.о. мы можем принять за ПК колличество земных станций (N) ситемы,ретранслируеммых в одном стволе БРТР.

3.Понятие уравнения связи.
Опираясь на исходные данные ,можно выразить отношение сигнала к шуму Qс на входе приёмника как функцию параметров системы.Т.о. величина Qс имеет отношение к сигналу, пришедшему на вход приёмника.

Задавшись видом сигнала (пусть это будет ФМн сигнал) , можно определить НЕОБХОДИМОЕ отношение сигнал/шум Qтр на входе приёмника ,при котором обеспечивается требуемая скорость передачи информации. Величина Qтр имеет непосредственное отношение к ПРМ.

В реальных условиях необходимо принимаить во внимание влияние межсимвольных искажений,неидеальность синхронизации, нестабильность порогов в решающих устройствах и т.п. По этим причинам величину Qтр необходимо увеличивать и тогда можно функционально связать все параметры системы с помощью условия,называемого УРАВНЕНИЕМ СВЯЗИ: Qс>=Kc*Qтр,где Кс - коэффициент запаса,учитывающий влияние всех этих неблагоприятных факторов.Обычно Кс принимается равным 2--4.(см 1). Выолнение этого уравнения будет означать ,что энергетика линии позволяет обеспечить заданные требования.Определение конкретных значений Qс и Qтр проводится на стадии энергетического расчета линии связи.(см.1 )

4.Энергетический расчет.

В идеальном свободном пространстве отношение средней мощности сигнала на входе ПРМ к средней мощности шума, учитываемой в полосе,занимаемой спектром сигнала,равно:

Pпд *КПА1 *КПА2 *G1*Sэ

Qc ид.=(Pc/Pш)ид.= ------------------------------------ 4*п*r^2*Nо сум*дf'э

здесь: -- Pпд =10 Вт (см.ТЗ)- мощность БРТР

-- G1=Ga/КПД=1000/0.75=1333 -КНД антенны БРТР

(Коэффициент направленного действия определяется отношением коэффициента усиления антенны Ga=30Дб (см.ТЗ) к коэффициенту её полезного действия, который обычно составляет 0.6--0.8.При расчёте положено КПД=0.75(30Дб=1000 )

-- КПА1,КПА2 -- коэффициенты, характеризующие потери в антенных трактах систем, которые зависят от протяжённости антенно-фидерных трактах,которые соединяют антенну с ПРМ в приёмнике и антенну с ПРД в передатчике, наличия разделительных фитльтров в трактах и т.п. Значения КПА1 и КПА2 обычно составляют 0.95--0.4 (см1.стр41).Примем КПА1 и КПА2 равными среднему из этого интервала значению: 0.65

-- Sэ=(КИП*п*D^2)/4 -- эффективная площадь раскрыва антенны ПРМ, где КИП -- коэффициент использования антенны ПРМ.Для реальных параболических антенн КИП составляет 0.5 -- 0.75 (теореоичеки идеальное значение: 0.83) (см.6 стр377), п=3.1415926, D=7м -- диаметр антенны ПРМ ЗС (ТЗ); т.о. Sэ= 23 м^2.

-- r=36000000 м^2 -- протяжённость линии связи (будем считать, что ИСЗ находится на геостационарной орбите, т.к. с точки зрения экономичности устройств антенных систем -- это выгодно, правда призводить запуск на геостационарную орбиту -- дороже, нежели на эллиптическую (см.1 стр18)).

-- Nо сум =(1.38*10^(-23))*Тш -- суммарная спектральная плотность шума на входе ПРМ , где Тш -- результирующая шумовая температура на входе ПРМ, Тш=Тк+ Тат+Тз+Тша+Тв+Тш пр /КПМВ, где КПМВ -- коэффициент передачи мощности волноводного тракта (КПМВ обычно составляет 0.75) Тв=То*(1-КПМВ/КПМВ)=91 К --шумовая температура (ш.т.) волноводного тракта; ----Тш пр -- ш.т. ПРМ (в таблице Тш пр обозначено как Тш ср, равная средней температуре из приведённых в таблице интервалов ш.т. для различных типов усилителей см. ниже); Тк -- ш.т. космоса, Тз= 2.9 -- ш.т. Земли ( при условии,что мощность боковых лепестков ДН ПРМ ЗС в 100 раз меньше главного) Тат -- ш.т. атмосферы (70 -- 150 К), Тша -- ш.т. антенны. Примем, что Тк+Тат+Тз+Тша =100 К, тогда при меняющемся типе усилителя будем иметь разные Тш, а следовательно и разные значения сигнал/шум.

-- дfэ -- эквивалентная шумовая полоса ПРМ ЗС , которая определяется шириной спектра сигнала. Т.к. скорость передачи информации при многопозиционном сигнале ( М положений фазы, при рассмотрении ФМн сигналов) R=(log(M))/t, где t -- длительность элементарной посылки, и т.к. ширина спектра сигналов одного канала дfс=1/t, то ширина спектра сигналов всей станции дfст, равная дfэ=(R/log (M))*N, где N=50 -- колличество телефонных каналов на одной ЗС, R= 64 Кбит/с -- стандартная скорость передачи цифрового сообщения. Величина М в таблице (см. ниже) изменяет.

В реальных условиях фактическое отношение сигнала к шуму на входе ПРМ уменьшается по сравнению с идеальным в связи с :

-- потерями мощности Lа за счёт неточного

наведения антенн ПРД и ПРМ; обычно значение Lа лежит в интервале 0.9 -- 0.8 (от -0.5 до -1 дБ) .Пусть Lа= 0.8 (см.1 стр 41)

--потерями Lальфа за счёт поглощения и рассеивание энергии сигнала из-за неидеальности свойств среды (осадки,туман,угол места антенны,рабочая частота . . .); Значение Lальфа принадлежит интервалу 0.8 -- 0.5 ,что составляет около -1 -- -3 дБ .Пусть Lальфа=0.6

-- потерями поляризации Lп, возникающими из-за несоответствия поляризаций антенн ПРД и ПРМ. Lп составляет от -0.5 до -3 дБ,что соответствует 0.5--0.9.

Т.о. фактическое отношение сигнала к шуму Qc факт. будет в Lа*Lалфа*Lп=0.8*0.6*0.6=0.288 раз меньше (см.табл.).

Определим Qтр -- требуемое, для удовлетворения заданной точности приёма (Рош), отношение сигнала к шуму, которое должно быть на входе ПРМ. При этом рассматриваются М-ичные ФМн сигналы:

-- для двоичных сигналов выражение для Qтр имеет вид:

Qтр=2*ln(1/2*Рош)/Бс*(1-Рs)

-- для М-ичных сигналов :

Qтр=(ln((M-1)/M*Рош))/sin^2(п/М), (Бс=1),

где Бс=t*дfc -- база сигнала (для ФМн сигналов Бс=1), t -- длительность посылки сигнала (длительность информационного символа),дfс -- ширина спектра сигнала, Рош=0.00001 -- заданная в ТЗ вероятность ошибки при приёме сигнала.

В реальных условиях необходимо принимать во внимание влияние межсимвольных искажений,неидеальность синхронизации, нестабильность порогов в решающих устройствах и т.п. Поэтому величину Qтр необходимо увеличивать в Кс ( 2--4) раз и для успешного приема необходимо выполнение соотношения:

Qc>=Kc*Qтр

Результаты расчёта по формулам для Q c ид,Qc факт,Qтр, а также проверка выполнения вышеуказанного условия приведены в следующей таблице:


Из представленной таблицы видно, что в данной системе из энергетических соображений можно использовать ФМн-сигналы с М равным 2,4 и частично 8.

4. Расчет показателя качества системы

Показателем качества данной системы является колличесво земных станций, ретранслируемых в одном стволе БРТР (N).

В общем случае N=Dfствола/Dfстанции, где

--Dfствола -- полоса частот, отведенная для одного ствола. дfствола=70 МГц (см.ТЗ.)

-- Dfстанции -- ширина спектра сигнала одной ЗС, ретранслируемой в данном стволе. Dfстанции=Dfс*Nк, (Nк=50 -- число телефонных каналов на одной ЗС (см.ТЗ.), дfс -- ширина спектра сигналов одного канала). Т.к. Dfс=R/log M (где R=64 кбит/с), то Dfстанции=Nк* *(R/log M)=64000*50/log M.(здесь,ранее и далее log имеет основание 2, исключая случаи, где оно не оговорено отдельно).

Далее приведена таблица расчета значений N в зависимости от различных М :

Кратность ФМ-сигналаDfстанции, кГцN
2320021.875
4160043.75
81066.66765.625

В стремлении достичь максимума показателя качества N, естественно выбрать сигнал ФМн с М=8 (N=65).

5. О построении ФМ и АФМ сигналов.

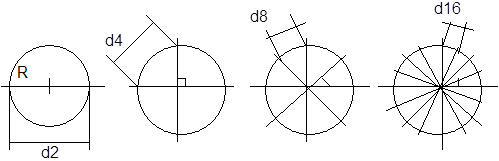

В основу принципов построения ФМ сигналов заложено формальное расположение m сигнальных точек на окружности с радиусом R, зависящем от мощности (энергии посылки) сигнала,на равных расстояниях с угловым интервалом 2*p/m радиан. Примеры совокупностей сигнальных точек-векторов для случаев m=2,4,8,16:

а) б) в) г)

Если на посылке передается гармоническое колебание с параметрами a,w,j, тогда

____________________

T

__ ó __ __

R=\/E= ôa^2*sin^2(w*t+j)dt =a*\/ T/ \/ 2

õ

0

Данное значение R совпадает с евклидовым расстоянием между центром окружности и любой точкой на ней. Для 2-х позиционного ФМ сигнала (рис. а) расстояние между сигланьными точками 2*\/E - это максимально возможное расстояние между точками круга с радиусом \/E. Оно полностью определяет потенциальную помехоустойчивость данной 2-х позиционной системы.

Расстояние между двумя гармоническими сигналами S1 и S2 длительностью Т1 отличающимися по фазе на угол j

d=(S1,S2)= (S1(t)-S2(t))^2dt = (a*sin(w*t+j)-a*sinw*t)^2dt =

______________ ____ _______

=\/ (a^2)*T(1-cosj) =\/2*E *\/1-cosj ,где E=(a^2)*T/2

Ниже приведена таблица расчетов рассояний dm между ближайшими вариантами сигнала в m-позиционных системах с ФМ и соответствующих проигрышей (по минимальному сигнальному расстоянию), текущей системы двухпозиционной (см. 7 стр 49.):

Кратность манипуляции КЧисло фаз mМинимальная разнсть фазМинимальное евклидово расстояние между сигналами dmd2/dm,дБ
12p2*\/E0
24p/2\/2*E=1.41*\/E3.01
38p/4\/(2-\/2)E=0.765\/E8.34
416p/8

\/(2--\/2+\/2)E=

=0.39\/E

14.2
532p/16

\/(2--\/2+\/2+\/2)E=

=0.196\/E

20.2

Равномерное размещение всех сигнальных точек на окружности, т.е. использование равномощных сигналов, отличающихся лишь фазой, является оптимальным только для 2-х, 3-х и 4-х позиционных случаев. При m>4 оптимальными будут неравномощные сигналы, которые кроме отличия по фазе имеют различие по амплитуде. Размещены они равномерно, обычно внутри окружности, радиус которой определяется максимально допустимой энергией сигнала. С точки зрения теории модуляции такие сигналы относятся к сигналам с комбинированной модуляцией, при которой одновременнo изменяется несколько параметров сигнала. В данном случае амплитуда и фаза (сигналы с амплитудно-фазовой манипуляцией АФМн). Простейший принцип построения сигналов с АФМн состоит в том, что сигнальные точки размещаются на двух концентрических окружностях. Однако, этот путь не всегда приводит к оптимальному результату. Например: 8-ми позиционный сигнал с АФМн:

___

4 сигнала размещены на окружности с радиусом R=\/E , а 4 на окружности r, а восьмой сигнал равен нулю:

МИНИМАЛЬНОЕ РАССТОЯНИЕ У ТАКОЙ СИСТЕМЫ d8=0.86\/E, ЧТО БОЛЬШЕ, ЧЕМ d8 ФМн.

Далее рассмотрим 16-позиционные АФМн-сигналы.

Расстояние между ближайшими сигнальными точками в 16-ти позиционной ФМн системе d16=0.39\/E, что соответствует проигрышу в 14.2 дБ по сравнению с 2-х позиционной (см. посл. табл.). В круге данного радиуса можно построить лучшую систему сигналов с АФМн. Примером построения такой системы является система, у которой нечётные сигналы равномерно размещены на окружности большого радиуса с интервалом p/4, а чётные -- с тем же интервалом на окружности меньшего радиуса, но с общим сдвигом по фазе относительно нечётных на угол p/8:

Оптимальное соотношение между радиусами R/r=1.587. При этом отношении минимальное расстояние между сигналами d16=0.482\/E. Таким образом минимальное расстояние между сигналами в 16-ти позиционной АФМн сигнале больше, чем в аналогичной ФМн. Следовательно и помехоустойчивость в 16-типозиционной АФМн системе выше при таком расположении векторов, чем в аналогичной ФМн системе, при равномерном размещении сигнальных точек на окружности.

Другим ярким примером 16-ти позиционных АФМн сигналов является система, в которой сикнальные точки размещены в узлах квадратной решетки:

Минимальное расстояние между сигнальными точками (d16=0.47\/E) хоть и меньше, чем в предыдущем примере, но такой сигнал удобен с точки зрения практической реализации.

При всех своих достоинствах АФМн сигналы имеют довольно серьёзный недостаток -- это неравномощность вариантов. По этой причине возникают определённые трудности как при их передачи(особенно при наличии нелинейных преобразований, которые обычно имеют место, например на БРТР), так и при оптимальной обработке. По этим причинам в рассматриваемой здесь системе не будем переходить от 8-ми позиционных ФМн сигналов к аналогичным АФМн (хотя необходимо отметить относительно весомое превосходство последних по помехоустойчивости). Однако, в том случае, если необходимо в одном БРТР ретранслировать число станций большее, чем 65 (при Pош=const), то придётся сделать переход к сигналам с шестнадцатью позициями фазы, т.к. при возрастании m в сигналах с ФМн, при равномерном расположении сигнальных точек на окружнсти, резко ухудшается помехоустйчивость. 8-ми позиционные сигналы АФМн довольно часто нахoдят применение именно по этой причине.

6. Приемник земной станции.

В общем случае спектр сообщения на входе приемника ЗС выглядит следующим образом:

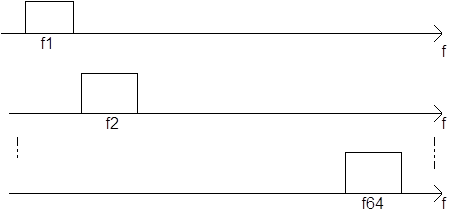

Требуется выделить сигналы от каждой станции,следовательно необходим блок полосовых фильтров:

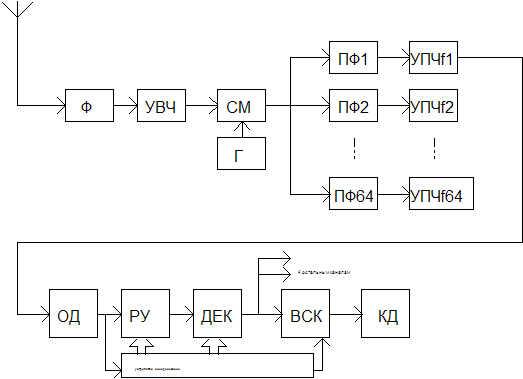

Упрощенная структурная схема приемника ЗС:

Обозначения на схеме: Ф-высокочастотный фильтр, УВЧ- усилитель высокой частоты (параметрический, ЛБВ и т.д.), СМ - смеситель (преобразователь частоты; в зависимости от ширины спектра сигнала и несущей частоты возможно одно, два или даже три преобразования частоты; ограничимся в данном приемнике одним ПЧ, если же полученной при этом избирательности по зеркальному каналу в общем тракте окажется недостаточно, придется переходить на 2-х кратное ПЧ и т.д.); Г- гетеродин; ПФ - полосовые фильтры; т.к. от них требуется высокая крутизна АЧХ, то обычно в качестве ПФ используются фильтры Чебышева или Баттерворта высокого порядка; УПЧ - усилители промежуточной частоты: в них осуществляется основное усиление, полоса пропускания УПЧ Dfупч=Dfстанции+dfнест, гдеdfнест=0.00001--0.000001 - запас на нестабильность частоты.Пустьdfнест=0.00001, тогда dfнест=0.00001*fo =0.00001*11 Ггц; ОД- общий демодулятор, РУ - решающее устройство; ВСК - временной селекторный каскад (в нем происходит разделение каналов); КД - канальные демодуляторы, выделяющие сообщение; Дек. - ЦАП.

Рассмотрим работу некоторых узлов приемника более подробно.

1) Общий демодулятор.

На интервале длительностью Т из совокупности известных равномощных сигналов S1(t), S2(t), ..., Sm(t) (в данном случае m=8) переданным считается сигнал Si (t), если

ó ó

ôx(t)*Si(t)dt>ôx(t)*Sj(t)dt

õ õ

j=1,2,...m. i не равно j

где х(t) - принятый сигнал (1)

Так как принимаемый сигнал - ФМ, то входящие в (1) опорные сигналы Sj представляют собой гармонические колебания с соответствующими начальными фазами Sj= sin (wt + jj); j=1,2,...,m.

Общая схема когерентного демодулятора с ФМ m=8 (7,стр.95)

Схема содержит m=8 корреляторов и решающее устройство сравнения и выбора максимального из выходов корреляторов. Вопросы реального формирования опорных колебаний описаны в (7)Число опорных колебанийи соответственно корреляторов в демодуляторе сигналов с ФМ меньше, чем число вариантов фазы. Число опор многопозиционных ФМ сигналов может быть сведено к двум, если применить соответствующий вычислитель.

Пусть имеются свертки принятого сигнала x(t) и квадратурных опорных колебаний с произвольной начальной фазой jо, т.е.

ó

Xo=ôx(t)*sin(wt+jo)

õ

(2)

ó

Xo=ôx(t)*cos(wt+jо)

õ

Тогда любой из интервалов: входящих в алгоритм (1), можно представить через (2) по формуле:

Vi=Xo*cos(jj-jo) +Yo*sin(jj-jo) (3),

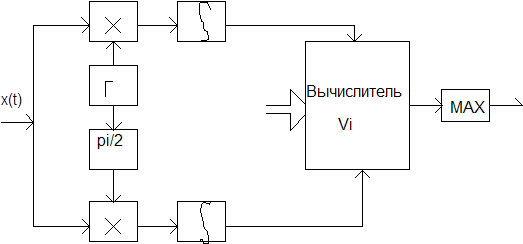

следовательно общая схема когерентного демодулятора сигналов с многопозиционной ФМн может быть представлена в следующем виде:

В этой схеме автономный генератор и фазовращатель на p/2 вырабатывают квадратурные опорные колебания с произвольной начальной фазой jо; в 2-х корреляторах вычисляются проекции принятого сигнала на эти опорные колебания, в вычислителе по формуле (3) вычисляются значения Vj, а затем определяется максимальное из них. Для работы схемы необходимы точные значения разностей jj-jo между фазами вариантов принимаеиого сигнала и фазой опорного колебания в корреляторах. Эти разности фаз после их нахождения вводятся в вычислитель.

Подробные сведения о работе демодуляторов сигналов с много позиционной ФМ можно найти в (7).

2) Система синхронизации

В системе синхронизации есть подсистемы:

а) подсистема тактовой синхронизации;

б) подсистема, обслуживающая декодер (ЦАП);

в) подсистема, управляющая разделением каналов.

7. Учет недостатков МДЧР при равномерной расстановке частот сигналов.

При МДЧР вследствие одновременного воздействия многих сигналов на нелинейный выходной усилитель мощности ствола ретранслятора, возникает ряд нежелательных эффектов: снижается общая полезная мощность на выходе УМ; появляются интермодуляционные искажения из-за нелинейности амплитудной характеристики УМ, происходит взаимное подавление сигналов. Эти недостатки приводят к снижению пропускной способности систем, под которой понимаем число станций (сигналов), обслуживаемых одним стволом БРТР.

Сигнал, занимающий среднее положение в полосе частот ствола, при равномерном распределении мощностей сигналов находится в наихудшем положении, так как на него приходится наибольший уровень интермодуляционных искажений Если необходимо выровнять помехоустойчивость приемников различных станций, то распределение мощностей сигналов должно быть принято неравномерным.

8. Заключение

В курсовом проекте дано краткое описание спутниковой системы связи с МДЧР с равномерной расстановкой частот сигналов; достаточно подробно выполнен раздел, посвященный выбору сигнала и перспективам применения в данной системе сигналов с АФМ; менее подробно рассмотрены вопросы приема выбранного сигнала . Более полные сведения о тех или иных разделах данной работы можно получить из соответствующих первоисточников, которые указаны по тексту.


ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ККК.

1. Тип системы : ССС с МДЧР

2. Число телефонных каналов на данной земной станции (ЗС) - 50.

3. Средняя частота работы ретранслятора (РТР)

fo =11 ГГц

4. Вероятность ошибки на 1 символ:

Рош=10^(-5)

5. Коэффициент усиления антенны бортового РТР

Ga прд =30 дБ

6. Диаметр антенны приемника ЗС

Da прм=7 м

7. Ширина полосы частот, отводимая стволу Df ств=70 Мгц

8. Мощность бортового ПРД

Р прд=10 Вт


ЛИТЕРАТУРА

1."Проектирование систем передачи цифровой информации." под ред. Пенена П.И.

2."Проектирование многоканальных систем передачи информации" Когновицкий Л.В.

3."Основы технического проектирования систем связи через ИСЗ". Фортушенко А.Д. и др.

4." Справочник Спутниковая связь и вещание." под ред. Кантора Л.Я., 1988г.

5."Системы передачи цифровой информации".Пенин П.И.

6."Антенны и устрйства СВЧ". Сазонов Д.М.

7."Цифровая переадача информации фазомодулированными сигналами". Окунев Ю.Б.

8."Помехоустойчивость и эффективность СПИ" под ред, Зюко А.Г.

9."Оптимизация по пропускной способности сисем связи с частотным разделением". Когновицкий Л.В. Касымов Ш.И. Мельников Б.С.

КУРСОВОЙ ПРОЕКТ

ПО КУРСУ

СИСТЕМЫ ПЕРЕДАЧИ ИНФОРМАЦИИ

НА ТЕМУ

"МНОГОСТАНЦИОННЫЙ ДОСТУП С

ЧАСТОТНЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ."


ФАКУЛЬТЕТ РТФ

ГРУППА Р-8-91

СТУДЕНТ АСАТРЯН С.Р.

РУКОВОДИТЕЛЬ КОГНОВИЦКИЙ Л.В
