Теория и практика DVD-Video

Часть I – Предшественники DVD.


А). VHS.


Она же Video Home System. Она же видеокассета (надеюсь, среди читателей не затесались пользователи вымершего как динозавра стандарта Betamax). Теоретически это первый источник A/V сигнала, давший хоть какую-то возможность почувствовать дома обстановку схожую с кинозалом. Что же мы получаем, имея в руках нормальную лицензионную видеокассету. Ну, во-первых, аналоговую картинку в формате PAL (реже в NTSC), с разрешением порядка 320*250 точек. Стерео звук, который может содержать в себе сигнал Dolby Surround. Так остановились.… С этого момента я ненадолго прерву свой краткий рассказ о наших старых знакомых видеокассетах и расскажу об еще более старой фирме Dolby Labs.


Сия небезызвестная контора была основана на рубеже 60-х и 70-х годов. Первыми плодами деятельности стали технологии шумопонижения, использовавшиеся для улучшения отношения сигнал/шум в аудиокассетах. Назывались они Dolby Noise Reduction уровней A (совсем хорошо), B (хорошо), С (ну тоже неплохо). По данным разведки Dolby A NR могла улучшать отношение сигнал/шум на 20 db. Технология Dolby HX Pro применялась на этапе записи ленты для увеличения динамического диапазона. В 1982 году была представлена технология Surround. Остановимся на ней поподробнее. Данная технология, и ее последующие реинкарнации использовала, так называемый матричный способ кодирования каналов. Ну, например, вы в обычный стереосигнал хотите засунуть информацию об еще одном, например, тыловом. Берем и помещаем сигнал тылового канала прямо в центре между правым каналом и левым. Потом аппаратура находит общее в двух каналах и подает отловленный сигнал на тыловые колонки. Просто и элегантно? Не то слово! Так или почти так работает Dolby Surround образца 1982 года. Плюсы подобного решения очевидны – не нужно изобретать велосипед для хранения такого сигнала. Минусов впрочем, тоже более чем достаточно. То что получается в итоге, звучит, скажем так, не очень здорово. Локализация (легко ли нам определить, откуда исходит звук), довольно плохая. Так как частотный диапазон тылового канала ограничен (100 – 7000 Гц), звуковая картина, в общем, и целом не очень хороша. К тому же качество того, что вы в итоге услышите, ну очень сильно зависит от используемой декодирующей аппаратуры. Впрочем, тот факт, что Surround сигнал «совместим» с любой аппаратурой предопределил огромную популярность Dolby Surround. Вернее не его, а его «улучшенной версии» - Dolby Surround Pro-Logic, появившейся на свет в 1987 году. Локализация заметно улучшилась, к тому же в стереосигнал умудрились впихнуть еще один сигнал – центральный. В итоге данный формат приобрел заслуженную популярность – более 6000 фильмов получили звуковые дорожки в Surround. Надо отметить еще вот что. Когда вы слышите разговор про Dolby Surround, считайте что говорят о Dolby Surround Pro-Logic. Просто «тот самый» Surround образца 1982-го широкого распространения не получил, а обывателю выговаривать столь длинное название не хочется. Профи и «понимающие» обычно говорят просто Pro-Logic…


Вернемся же к нашим баранам. Я чувствую, читатель трепещет и думает: «А может и у меня есть кассеты с сюрраундом?!». Отвечаю – может. Для ответа на этот вопрос необходимо осмотреть тыльную сторону упаковки кассеты и поискать там эмблему Dolby Surround Stereo. Есть?! Мои поздравления и… соболезнования. Дело в том, что для получения Surround-а для начала нужно получить просто стерео. Увы видеомагнитофон/видеоплеер со стереозвуком есть ДАЛЕКО не у каждого. Подобные «видаки» перешли в разряд массового товара года 3-4, когда большее количество российского «видеопарка» было уже закуплено. Впрочем, если стереофонический видеомагнитофон у вас есть – проблема своей остроты практически не теряет. Для получения полноценного четырехканального сигнала нужен декодер. Дело в том, что даже сейчас декодер или ресивер (разговор о нем позже) является в провинции ну очень экзотической вещью. Впрочем, если руки выросли, как говорится, из нужного места и паять вы умеете, Pro-Logic декодер можно собрать самому. Если внимательно покопаться в Интернете, то необходимые схемы можно найти. Однако все же даже хорошие видеокассеты являются плохим источникам A/V сигнала для домашнего кинотеатра. Далеко не выдающаяся картинка и средненький звук в лучшем случае будут примерно такими же, как в хорошем «настоящем» кинотеатре. И это при весьма приличных затратах (350 – 500 $ на качественный видеомагнитофон).


B). LD.


Он же Laser Disc. LD ни в коем случае нельзя путать с компакт диском. Внешне LD похож на компакт диск, однако размеры схожи с виниловой пластинкой. Диск двухсторонний. Переворот как правило осуществляется автоматически. Видео пишется в аналоговом формате в NTSC или PAL. PAL-овские диски имеют только аналоговые звуковые стереодорожки, в которых, как правило, присутствует Dolby Surround. NTSC-шные диски могут иметь две дорожки, в том числе и цифровую (Dolby Digital или DTS, разговор о них состоится позднее). Плюсы LD очевидны – видео пишется с более высоким разрешением, посему выглядит очень и очень неплохо. Звук значительно естественнее и натуральнее. Наиболее существенные минусы LD – очень высокая цена необходимых компонентов. LD плеер во времена «расцвета» формата стоил 700 – 2000 $. Цена качественной аудиосистемы (комплект из усилителя, декодера и колонок) колебалась в пределах 20000 – 45000 $. Диски в зависимости от популярности стоили 35 – 100 $. Ценовой фактор предопределил то, что LD не вышел из сугубо элитного сектора. Диски также были подвержены, так называемому «лазерному гниению», то есть портились от повседневного использования. Не выдержав конкуренции с DVD, LD «умер» уже к началу 2000 года.


Часть II – DVD.


История принятия формата.


Формат DVD был принят организацией, под названием DVD форум, в конце 1995 года. В DVD форум входят лидеры мировой электронной промышленности, такие как Philips, Panasonic, Toshiba, Sony и другие. Фактически, DVD задумывался как ёмкий носитель информации, наподобие компакт диска. Тогда, в 1995-м были приняты спецификации DVD-Video и DVD-ROM. Разница между ними приблизительно такая же, как между Audio CD и CD-ROM. Собственно поэтому DVD было бы правильно расшифровывать не как Digital Video Disk а как Digital Versatile Disk (Versatile – универсальный).


DVD как носитель.


Чисто внешне DVD диск очень схож на обычный компакт диск и имеет абсолютно такие же размеры. Основное различие заключается в емкости. DVD имеет более высокую плотность записи. Это достигается как лазером с меньшей длинной волны (650 нм против 780 нм в компакт диске), предусмотрены и так называемые двухслойные диски, что означает что на одной стороне данные записаны в два слоя, при этом один слой полупрозрачный, и второй слой читается "сквозь" первый. Можно записывать данные на обе стороны DVD-дисков, и таким образом удваивать их ёмкость, что иногда и делается. Таким образом, существуют следующие типы дисков.


  • DVD-5, 12cм, 4.7 Гб данных или свыше 2 часов видео, один слой на одной стороне.

  • DVD-9, 12cм, 8.5 Гб данных или около 4 часов видео, два слоя на одной стороне.

  • DVD-10, 12cм, 9.4 Гб данных или около 4.5 часов видео, на обеих сторонах по одному слою.

  • DVD-14 12cм, 13.24 Гб данных или около 6.5 часов видео, два слоя на одной стороне, один слой на другой.

  • DVD-18 12cм, 17 Гб данных или более 8 часов видео, на обеих сторонах по два слоя. Пока что дороги в производстве, и производятся довольно редко.


DVD Video.

DVD Video это формат хранения цифрового видео на диске DVD. Это то, что обычно под DVD и понимают.


Часть 1 – Техническая информация, связанная с дисками.


Видео на DVD.

Видео на DVD представлено в виде цифрового видеоизображения, сжатого по алгоритму MPEG-2. Формат - 25 кадров в секунду с разрешением 720 х 576 точек при глубине цвета 24-бит (PAL) или 30 кадров 720 х 480 х 24-бит (NTSC). Используется переменный битрейт, варьирующийся в зависимости от сложности сцены от 2.5 до 10.5 Мбит/c. Битрейт свыше 5.5 – 6 Мбит/с уже гарантирует отсутствие часто встречающихся на Video CD или Mpeg 4 квадратиков, однако еще больший битрейт бывает полезен для очень сложных сцен, например такие, как живописные пейзажи. Теперь о размерности изображения. Изображение может быть полноэкранным (отношение сторон 4:3 или 1.33:1), или широкоэкранным (отношение сторон 16:9 или 1.78:1 и более).

Полноэкранное изображение разделяют на «стандартное» (Standard 1.33:1) , то есть изначально писавшееся со стандартного телевизионного сигнала размерностью 4:3 и пансканированное (4:3 Pan & Scan). Это означает то, что исходное изображение было широкоформатным, но оно было обрезано по бокам и растянуто, и приведено к соотношению 4:3.

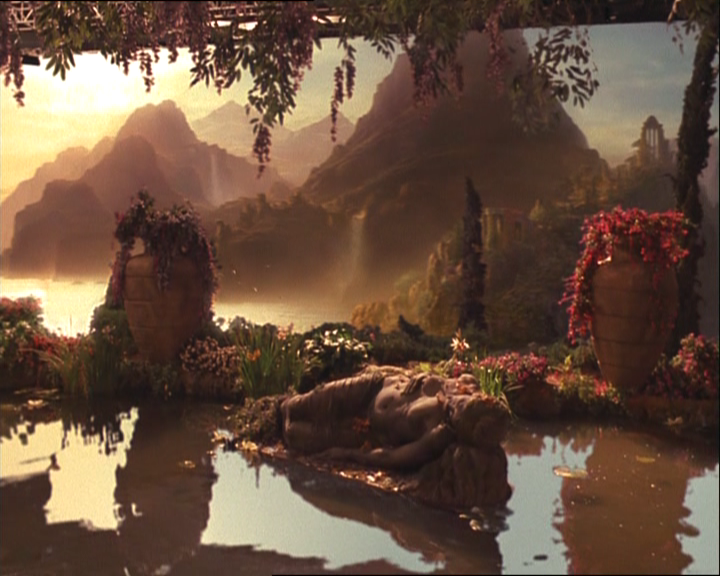

Полноэкранное пансканированное изображение.

Диск «Куда приводят мечты»

Широкоформатная картинка бывает разных размерностей. Это такие, как 1.78:1 (или 16:9), 1.85:1, 2.35:1 и, наконец, 2.85:1. По способу записи широкоэкранный сигнал бывает леттербоксным (Letterbox), и анаморфным (Anamorph). При записи леттербоксной картинки получают видеосигнал размерностью 4:3 в котором пустое место изначально заполнено черным цветом. Вполне понятно, что часть пикселов, которые могли содержать полезную информацию просто бездействуют (например, при записи картинки с размерностью 2.35:1 «бездельничают» 43 процента точек). Анаморфная картинка пишется по-другому. Изображение с мастер – ленты растягивается по вертикали (анаморфируется) до размерности 4:3 и в таком виде оцифровывается. При цифро-аналоговом преобразовании получившаяся картинка сжимается до получения изначальной размерности. Таким образом, используются все 100 % пикселей. Совершенно очевидно, что анаморф имеет наибольшее разрешение. Именно анаморфные DVD, что называется, забили последний гвоздь в крышку гроба LD.

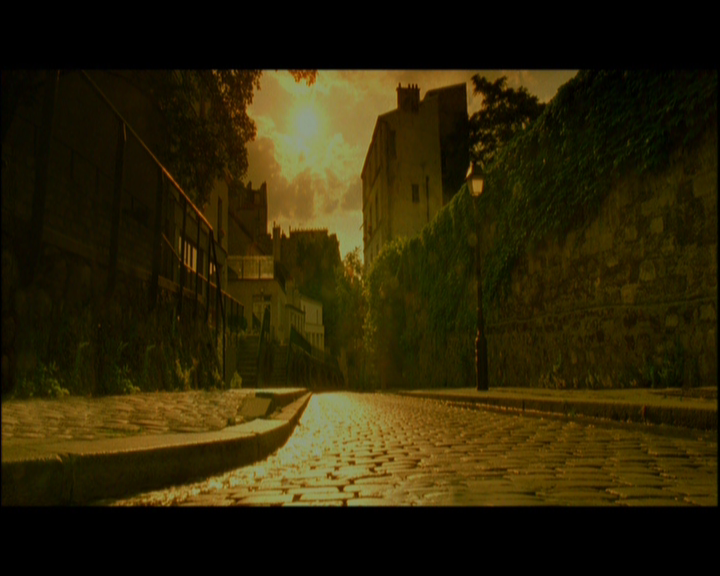

Широкоформатное анаморфное изображение размерностью 2,35:1

Диск «Амели»

Звук на DVD.

Звук на DVD дисках может быть записан в нескольких форматах.

PCM – Импульсно кодовая модуляция. Это тот же самый формат, в котором хранится звук на обычных Audio CD – 44.1 КГц , 16 бит, стерео и без какого либо сжатия. Битрейт 1440 кбит/с. Звук в таком формате хранится как правило на музыкальных дисках (диски с видеоклипами, концерты и.т.д.), то есть там где требуется высокая точность передачи звуковой картины.

Dolby Digital – этот формат появился в 1992 году вместе с фильмом «Возвращение Бэтмена». Формат предусматривает до 6-ти полностью дискретных звуковых каналов. До пяти полночастотных(20 Гц -20 кГц) каналов и один низкочастотный (3 Гц – 120 Гц) Low Frequency Effects канал для сабвуфера. Dolby Digital использует 18 битное кодирование каждого канала при частоте дискретизации в 48 кГц. На каждый канал может быть выделено от 64 до 96 кбит/с.

Важно понять то, что Dolby Digital может быть не только шестиканальным, но и даже монофоническим. Фактически Dolby Digital это просто формат хранения цифрового звука со сжатием. В DVD используются следующие конфигурации Dolby Digital:

  1. Dolby Digital 2.0 – Типичный битрейт 192 кбит/c по 96 кбит/с на канал. В данном формате может быть записан монозвук для старых фильмов (левый и правый канал воспроизводят одно и то же), просто стерео (встречается редко, например на диске «Золото Маккены») или стерео с Dolby Surround сигналом.

  2. Dolby Digital 4.0 – Типичный битрейт 320 кбит/c, по 96 кбит/с на левый и правый фронт и по 64 кбит/с на левый и правый тыл. Редкий формат (можно встретить на российском диске «Дракула).

  3. Dolby Digital 5.0 – Типичный битрейт 320 кбит/c, по 64 кбит/с на каждый из пяти каналов (левый фронт, центр, правый фронт, левый и правый тыл, канал LFE отсутствует). Редкий формат (Можно встретить на американском диске «Водный мир».)

  4. Dolby Digital 5.1 – Типичные битрейты 384 кбит/с, по 64 кбит/с на каждый из 6-ти каналов, и 448 кбит/c по 96 кбит/c на левый и правый фронт и по 64 кбит/c на все остальные каналы. Наиболее часто встречающийся формат.

  5. Dolby Digital 6.1 EX – Типичный битрейт 448 кбит/c по 96 кбит/c на левый и правый фронт и по 64 кбит/c на все остальные каналы. В данном формате используется дополнительный фантомный тыловой центр, то есть матричный принцип кодирования, как и в Dolby Surround. Формат дебютировал в 1999 вместе с фильмом «Звездные войны: эпизод I». (Можно также встретить на российском диске «Летучие мыши» или на американском «Терминатор II: Ultimate DVD Edition»)

Отличительной чертой Dolby Digital можно назвать превосходную локализацию звуков. Однако, несмотря на то, что механизм сжатия более совершенен, чем, например у MP3 высокие коэффициенты сжатия (8 -12 раз) дают о себе знать при воспроизведении музыки…

Формат DTS разработала и внедрила в 1993 году одноименная фирма. Так как фирма обладала меньшими финансовыми возможностями чем, например Dolby Labs, данный формат, несмотря на более высокое качество (это будет показано ниже), был признан DVD форумом факультативным (тогда как Dolby Digital основным).

DTS использует 20 битное кодирование каждого канала при частоте дискретизации 48 кГц. На каждый канал выделяются 128 или 256 кбит/c, что дает лучшее качество за счет меньшего сжатия и лучшего механизма компрессии. Формат DTS используется в следующих конфигурациях:

  1. DTS 5.1 – типичный битрейт 768 или 1536 кбит/с по 128 или 256 кбит/с на каждый из 6-ти каналов. Наиболее распространенная конфигурация.

  2. DTS 6.1 ES Matrix - типичный битрейт 768 или 1536 кбит/с по 128 или 256 кбит/с на каждый из 6-ти каналов. Используется дополнительный фантомный тыловой центр, как, например в Dolby Digital 6.1 EX. Довольно редкая конфигурация (можно найти на американском и российском диске «Ганнибал» или на американском диске «Терминатор II: Ultimate DVD Edition»)

  3. DTS 6.1 ES Discrete – Типичный битрейт 896 или 1792 кбит/с 128 или 256 кбит/с на каждый из 7-ми каналов. Используется полностью дискретный тыловой центр в качестве седьмого канала. Исключительно редкая и наиболее качественная конфигурация. По последним данным всего 3 диска имеют такую дорожку, в том числе американские диски «Призрак в доме на холме» и «Гладиатор».

Формат DTS значительно превосходит Dolby Digital по естественности и «глубине» звучания. Музыкальные фрагменты звучат очень хорошо, практически не хуже, чем на компакт диске. Однако выпущено всего около 350 фильмов с DTS дорожками различных конфигураций.

Наконец звук на DVD может быть представлен в формате MPEG Multichannel. Этот формат использует 16 битное кодирование каждого канала с частотой дискретизации 48 кГц. Алгоритм сжатия весьма напоминает MP3. На каждый канал выделяется по 64 кбит/c. Используется только 5.1 конфигурация с битрейтом 384 кбит/c. Данный формат предназначался в первую очередь для европейских дисков, однако признания не получил из за плохого качества звука. Менее 5 дисков записаны с этими дорожками.

Важно понять то, что DVD диск может содержать несколько дорожек одновременно. То есть несколько дорожек как бы параллельно сопровождают весь фильм, и вы выбираете ту, которая вам более всего подходит – на русском или на английском языке, в Dolby Digital или DTS, с синхронным (закадровым) переводом или с полным дубляжом. Например один из моих дисков – российский «Пятый элемент: второе издание» содержит 3 дорожки: оригинальную английскую Dolby Digital 5.1 (битрейт 384 кбит/с), русскую Dolby Digital 5.1 с закадровым переводом (битрейт 448 кбит/c), русскую DTS 5.1 с полным дубляжом (битрейт 1536 кбит/c). Так как диски часто сопровождаются субтитрами, (они включаются по желанию пользователя) можно слушать фильм с оригинальной дорожкой, не зная иностранного языка.


Региональная защита

Довольно скользкий и неприятный вопрос. DVD форум для защиты производителей видеопродукции ввел региональную защиту DVD дисков. Это связано с тем, что фильмы выходят в прокат и на видео в разных регионах мира в разные сроки. То есть необходимо было исключить такую ситуацию, что, например, вы в загранкомандировке, например в США покупаете фильм, который только вышел на киноэкраны в России. Таким образом, сам диск и проигрывающее устройство имеют свой региональный код, и если они не совпадут, диск просто не будет проигрываться. DVD форум поделил мир на несколько регионов


  1. Канада, и США

  2. Япония, Европа, Южная Африка, Ближний Восток (включая Египет)

  3. Юго-Восточная Азия, Восточная Азия (включая Гонконг)

  4. Австралия, Новая Зеландия, Тихоокеанские Острова, Центральная Америка, Южная Америка, Карибские острова

  5. Бывший Советский Союз, Индийский полуостров, Африка (также Северная Корея, Монголия)

  6. Китай

  7. Зарезервированный

  8. Экстерриториальная зона (самолеты, круизные лайнеры и пр.), но они практически не используются.

Как показала практика данная мера послужила совершенно иным целям. Дело в том, что процесс производства DVD довольно долог – на приготовление качественного издания уходит 6 – 8 месяцев. За это время любой фильм уже проходит стадию проката. С другой стороны, в каждой отдельной взятой зоне фильм готовит к изданию на DVD своя фирма. То есть, если никто «не почешется» многие фильмы в родном регионе можно никогда и не увидеть. Таким образом, например, в нашей 5-й зоне не были изданы: «Титаник», «Мумия», «Звездные войны: эпизод I» , все части «Чужих», все части «Парка юрского периода» и многие другие популярные картины. Фактически единственную роль, какую выполняет региональная защита – предотвращение конкуренции между изданиями одного и того же фильма в разных регионах. Например, в России «Терминатор 2» был издан с пансканированной картинкой, и с посредственной дорожкой в Dolby Digital 5.1. А региональная защита «запрещает» вам купить шикарное американское издание с анаморфной 2,35:1 картинкой и Dolby Digital 6.1 EX и DTS 6.1 ES Matrix звуком (не говоря уже об алюминиевой коробке, и втором диске битком забитом дополнительными материалами).

Дополнительные возможности.

Сначала приведу полный список функциональных возможностей DVD-VIDEO

  • Полноэкранная или широкоформатная картинка

  • До 8 звуковых дорожек на разных языках, до 8 дискретных каналов каждая.

  • До 32 дорожек субтитров.

  • До 9 углов камеры (изображения со всех камер пишутся параллельно).

  • Меню и простые интерактивные возможности

  • Мгновенная перемотка и быстрая перемотка вперед, включая поиск по главе, дорожке и времени.

  • Родительская блокировка для запрещения воспроизведения дисков или фрагментов с нежелательным материалом.

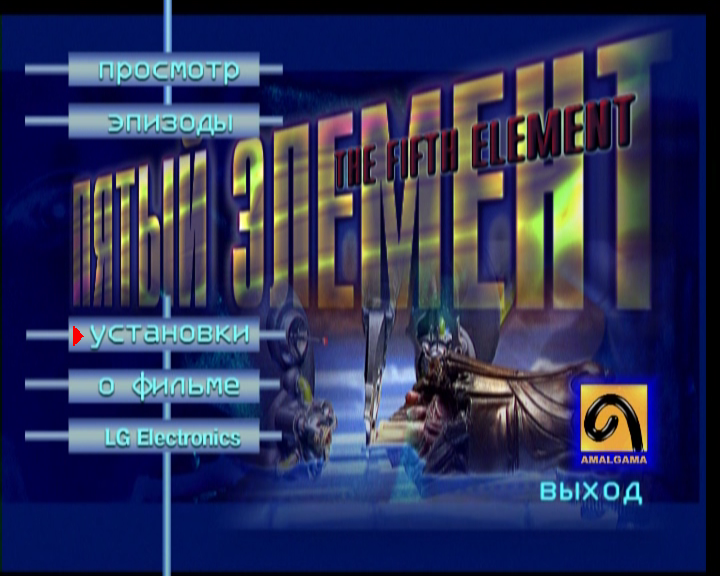

Основное меню диска «Пятый элемент: Второе издание»

Стандарт DVD-VIDEO изначально задумывался под лозунгом «DVD – больше чем просто фильм». С этим сложно не согласиться. Общение с DVD диском больше напоминает мультимедийную программу. Любой диск имеет Меню, из которого можно получить доступ к настройкам диска, выбору сцен (фильм разделяется на сцены, по такому же принципу, как компакт диск на треки), дополнительным материалам. На последних стоит остановиться подробнее. К дополнительным материалам могут относиться документальные фильмы о съемках, интервью с создателями фильма, актерами, видеоматериалы, относящиеся к событиям, описываемым в фильме (например, документальный фильм о гладиаторах, представленный на диске «Гладиатор»), неудачные дубли, альтернативные концовки, вырезанные сцены и. т. д. и. т. п.. В качестве статических дополнительных материалов могут быть представлены биографии и фильмографии актеров, фотографии, каталоги продукции и прочая информация не требующая видеоизображения. Изображение с различных углов камеры может применяться как в качестве дополнительного материала, например для иллюстрации съемок некоторых сцен, так и в качестве основного на некоторых других типов дисков, например концертных (например, диск Metallica Cunning Stunts). Так же часть дисков содержат, так называемые DVD-ROM дополнения, то есть дополнения, доступные для просмотра только на компьютере с DVD-ROM дисководом. Фактически подобные дополнения являются компьютерными программами. К их числу могут относиться обои рабочего стола по мотивам картины, коллекции ссылок на различные сайты и их Offline зеркала, полные тексты сценариев и. т. п.

Часть 2 – Бытовая аппаратура для воспроизведения DVD

DVD плеер.

DVD плеер – начальное звено A/V тракта, является безусловно необходимым устройством для бытового (некомпьютерного) воспроизведения DVD. DVD плеер производит считывание информации с диска, формирование изображения и вывод его на устройство отображения (телевизор или проектор). Плеер может сам обрабатывать звук или вывести цифровой поток для обработки звука A/V ресивером или A/V процессором. Функциональные возможности DVD плееров следует разделить на несколько категорий.

  1. Поддерживаемые форматы. Любой DVD плеер кроме дисков DVD-VIDEO также проигрывает AUDIO CD и VIDEO CD. Факультативно также могут проигрываться Super Video CD и также компакт диски с MP3 файлами записанные на CD-R и CD-RW. Последнее, как правило, реализуется с помощью двойного оптического приемника.

  2. Видеочасть. В технических характеристиках этому, как правило, уделяется мало внимания. Единственное, что обычно указывается, характеристики видео ЦАП-а (как правило, 10 бит 27 МГц), и поддержка видеостандартов (NTSC и PAL). Реально приходится ориентироваться только на цену аппарата.

  3. Аудиочасть. Наличие декодеров Dolby Digital, DTS, MPEG MULTICHANNEL, возможность вывода DTS потока через цифровой выход, характеристики аудио ЦАП-а (как правило, 24 бит 96 кГц). Нужно отметить, что под наличием декодера понимается возможность вывода звука в его исходном формате, а не в двухканальном формате (то есть наличие шестиканального аналогового аудиовыхода). Простейшие плееры имеют двухканальный аналоговый аудиовыход, на выводе, которого полученный «на лету» сигнал Dolby Surround Pro-Logic.

  4. Наличие или отсутствие чейнджера (как правило, на 5 дисков).

Особый интерес представляют также различные разъемы на задней стенке плеера. К ним относятся.

1) Видеоразъемы. Композитный видеовыход (присутствует обязательно), видеовыход S-Video, компонентный выход (RGB сигнал), A/V разъем SCART (присутствует на европейских моделях).

2) Аудиоразъемы. Смикшированный 2-х канальный выход (присутствует на любом плеере, на него подается сигнал с Audio CD и смикшированный сигнал Dolby Pro-Logic), шестиканальный аналоговый аудиовыход (на него подается раскодированный сигнал со встроенного декодера), коаксиальный цифровой выход S/PDIF RCA (присутствует на любом плеере, на него подается нераскодированный цифровой сигнал), оптический цифровой аудиовыход S/PDIF Toslink.

Стоимость DVD плееров колеблется в пределах 180 – 2500 $.

A/V ресивер.


A/V ресивер – устройство, сочетающее в себе функции декодера, усилителя и, иногда, цифрового радиоприемника. Ресиверы различаются поддержкой различных форматов звука, мощностью встроенного усилителя (в пределах 35 - 200 ватт на канал) и наличием/отсутствием THX сертификации. Фактически на вход ресивера подается цифровой сигнал, а на выходе, пройдя через декодер, ЦАП, и усилитель, получаем усиленный аналоговый сигнал, готовый к подаче на акустику. Ресивер способен работать и в качестве стереофонического усилителя, и принимать цифровой сигнал с аудио компакт-диска, что, учитывая качественные ЦАП-ы, стоящие в ресиверах, весьма актуально. Так же ресивер может иметь видеовыход, для того, чтобы выводить на устройство отображения различную информацию, например при настройке на конкретное помещение и акустику. Таким образом, A/V ресивер является интегральным решением, полностью решая проблемы декодирования и звукоусиления.

Стоимость A/V ресиверов колеблется в пределах 250 – 4500 $.

A/V процессор.

A/V процессор – устройство, представляющее собой только декодер, выполненный в виде отдельного блока. A/V процессор, по идее, должен дать пользователю полную свободу в выборе усилителя, а так же более высокое качество декодирования звука с DVD и Audio CD. На вход A/V процессора подается цифровой сигнал, на выходе получаем неусиленный аналоговый сигнал, готовый к подаче на отдельный 5-ти, 6-ти, или 7-ми канальный усилитель и сабвуфер. Таким образом, A/V процессор является начальным звеном аудиотракта, отвечающего блочной идеологии.

Стоимость A/V процессоров колеблется в пределах 800 – 10000 $.

Акустика.

Акустика для домашнего кинотеатра состоит из одного или нескольких сабвуферов, фронтальных и тыловых саттелитов, фронтального центрального динамика, и факультативно одного или двух тыловых центров.

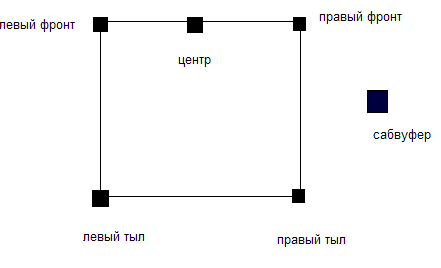

Конфигурация 5.1

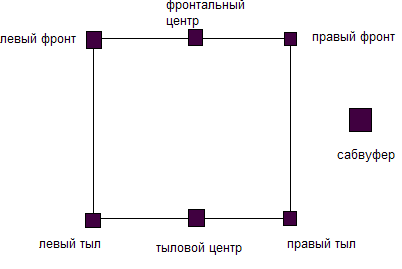

Конфигурация 6.1

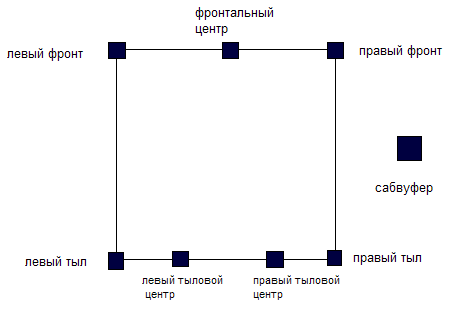

Конфигурация 7.1 THX Surround EX.


К «театральной» акустике предъявляются совершенно иные требования, чем, например, к музыкальной. Колонки должны иметь большую мощность (40 – 400 ватт для саттелитов и 75 – 2500 ватт для сабвуфера), при приемлемом уровне искажений. Важно понять то, что при просмотре фильма большая часть внимания прикована к экрану, и в звук никто «вслушиваться» не будет. Наиболее важно то, чтобы во время наиболее серьезных звуковых эффектов (взрывы, природные катаклизмы и пр.), уровень искажений оставался приемлемым, и колонки не начали «хрипеть». Ведь именно высокий уровень звуковых искажений вызывает наибольший дискомфорт в кинотеатрах «средней руки».


В качестве фронтальных и тыловых саттелитов должны быть использованы одинаковые колонки с нижней границей частотного диапазона от 80 до 200 Гц и пиковой мощностью 40 – 400 ватт. В качестве центральных колонок (как фронтальных, так и тыловых), могут быть использованы колонки с суженным частотным диапазоном – ориентировочно 250 – 8000 Гц. Впрочем, мощность центральных колонок должна быть на 10 – 20 % выше, чем сателлитов. Сабвуферы серийного производство, в подавляющем большинстве случаев являются активными. Естественно, что нижняя граница воспроизводимых частот должна быть как можно ниже, а мощность больше. Системы низкого класса могут иметь один сабвуфер, THX системы высокого уровня должны иметь два или четыре – звуковые колебания с частотой до 60 – 80 Гц обладают, вопреки ошибочному мнению, неплохой локализацией. Суммарная мощность всех сабвуферов должна быть больше мощности каждого сателлита в 2 – 5 раз.


Устройства отображения.


К ним относятся телевизоры и видеопроекторы. К изображению в домашнем кинотеатре применяется два основных требования – большой размер и высокое качество. В домашних условиях, в комнатах общего назначения находят наибольшее применение телевизоры. Современные телевизоры можно разделить на несколько категорий по способу вывода изображения.

1) Телевизоры на базе Электронно Лучевой Трубки. Как несложно догадаться, данный тип телевизоров является наиболее распространенных. К их достоинствам можно отнести невысокую стоимость (150 – 4500 $), высокое качество изображения, возможность использования при любом освещении. К недостаткам можно отнести только небольшую диагональ (не более 32”).

2) Плазменные телевизоры. Телевизоры данного типа имеют более внушительные размеры (40” – 62”), вкупе с высоким качеством изображения. Высокая стоимость (7500 – 20000 $), способна повергнуть в глубокие раздумья.

3) Проекционные телевизоры. Огромные размеры экрана (до 80”), главный и, пожалуй, единственный козырь аппаратов подобного типа. Не выдающееся качество изображения и фактическая невозможность работы в незатемненном помещении не оправдают не слишком высокую цену (3500 – 8000 $).


При покупке телевизора стоит обратить внимание на возможность ввода RGB сигнала либо через SCART, либо через компонентный вход.


Видеопроекторы находят применения в системах высокого и высшего класса. Трудно не согласиться с тем, что применение проектора вплотную приближает к обстановке настоящего кинозала. Проектор позволяет получать изображение с очень большими размерами (до 300” и более) на специальном экране, и, естественно, что в данном случае для оборудования кинозала необходимо отдельное нежилое помещение площадью 20 – 40 квадратных метров и более. Так как изображение имеет большие размеры, его качество сильно зависит от качества «начинки» проектора. В зависимости от различных параметров (яркости, разрешения и пр.) цена видеопроекторов колеблется в пределах 2000 – 25000 $ плюс экран из специальной материи (100 -2000 $).


Системы All-in-One.


К подобным системам относятся, так называемые «готовые комплекты домашнего кинотеатра». Подобные комплекты состоят из DVD плеера, декодера, усилителя и акустики. По сути дела это настоящий «кинотеатр в коробке», остается добавить только устройство отображения. Такие системы интересуют, прежде всего, людей, хотящих «получить все сразу и не мучаться». По своему классу эти системы, как правило, начального уровня, хотя бывают и исключения, например, системы Nakamichi Sound Space (6000 – 20000 $). Людям с достатком тоже не всегда хочется испытывать «сладкие муки выбора» компонентов по отдельности. Стоимость «обычных» «кинотеатров в коробке» колеблется в пределах 650 – 1200$.


THX.


Он же Tomlinson Holman eXperiment. THX входит в состав компании Lucas Film, принадлежащей Джорджу Лукасу. Фактически основным занятием компании THX до конца 80-х годов было разработка и внедрение оборудования для кинозалов. С появлением LD, а впоследствии и DVD одним из важных направлений в работе THX явилось разработка и внедрение стандартов оборудования для домашнего кинотеатра с целью максимального приближения обстановки к настоящему кинозалу. Применительно к домашнему кинотеатру THX – определенный набор требований предъявляемых к DVD плеерам, ресиверам, процессорам, усилителям и акустике. Так же THX включает в себя набор требований к видео- и аудиозаписям на DVD, с целью получения наивысшего результата при совместном использовании THX сертифицированных дисков с THX системами.


Что касаемо домашнего оборудования, то наибольшее отличие THX систем заключается в декодирующей части и акустики. Если говорить о декодерах, в них используется набор THX алгоритмов, призванных избавиться от синтетичности звучания (связанной с компрессией) и добиться максимальной реалистичности. Набор алгоритмов, используемых в THX сертифицированных процессорах и ресиверах следующий:


- Re-equalization - система коррекции звука для достижения высокой прозрачности и идентичности звукового поля;
- Tembre Matching - система тонокомпенсации между фронтальными и тыловыми каналами для их оптимального соответствия;
- Adaptive Decorrelation - первоначально использовалась для Pro-Logic схемы и позволяла добиться не монофонической, а почти стереофонической работы тылов; сегодня это система расширения объемного поля тылов;
- Bass Management - автоматическое удаление низкочастотного сигнала ниже 80 Гц из всех основных каналов и перенаправление его на сабвуферный канал, позволяет резко увеличить динамический диапазон и снизить искажения;
- Bass Peak Level Manager - система защиты от перегрузок сабвуфера, которые могут возникнуть ввиду использования предыдущего пункта;
- Loudspeaker Position Time Synchronization - синхронизирует каналы во времени, позволяя добиться оптимального для прослушивания звукового поля.


THX сертифицированные ресиверы и процессоры также могут реализовывать расширенную 7.1 конфигурацию, используя два тыловых центра. Такое возможно как для 6.1, так и для 5.1 записей с помощью THX алгоритмов декореляции.


THX сертифицированные колонки отличаются от обычных следующим:


- расширеннымгоризонтальнымрассеиванием звука для фронтальных каналов, что позволяет иметь несфокусированную точку прослушивания и более объемное поле;
- сфокусированным вертикальным рассеиванием звука, снижающим искажения в этой области из-за отражений от пола и потолка и позволяющим серьезно повысить прозрачность, детальность и разборчивость;
- широким динамическим диапазоном без искажений у всех каналов (от 105 ДБ) и их идентичной "звуковой подписью";
- дипольной технологией изготовления тыловых колонок (по сути, два громкоговорителя в одном, излучающие в разные стороны), позволяющей максимально полно эмулировать 6-12 тыловых громкоговорителей с каждой стороны - как в кинотеатре - и создать объемное окружающее звуковое поле (еще одно частое заблуждение - это то, что для 5.1. форматов дипольный тыл не требуется; на самом деле, ТНХ использует во всех своих схемах только дипольные основные тыловые каналы);
- применением очень мощных сабвуферов с возможностью отключения их встроенных фильтров (эта функция перекладывается на процессор).


Требования THX к прочим компонентам (DVD плееры, усилители и пр.) довольно несущественны, в основном они касаются удобств управления и коммутации. THX сертификация компонентов может быть двух уровней – THX Select и THX Ultra. THX Ultra фактически является оригинальной разработкой, в то время, как Select удешевленным вариантом для небольших помещений. Неофициально считается, что THX Select имеет смысл при свободном объеме комнаты 2000 – 3000 кубических футов, THX Ultra предназначается для помещений объемом 3000 футов и более.


Часть 3 – Аппаратура для воспроизведения DVD на компьютере.

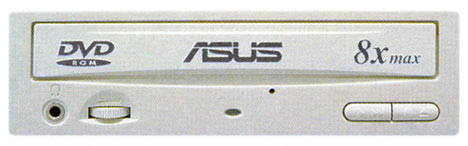

DVD-ROM дисковод.


Точно также как и DVD плеер, DVD-ROM является строго необходимым. Именно DVD-ROM производит считывание информации с дисков DVD-VIDEO для дальнейшей обработки программным или аппаратным декодером. DVD-ROM дисковод можно охарактеризовать скоростью (1Х для компакт дисков – 150 кбайт/с, 1Х для DVD – 1350 кбайт/с – максимальная допустимая суммарная скорость аудио- и видеопотока), способ реализации региональной защиты в микрокоде BIOS (RPC-1 – дисковод не содержит собственного кода региона, RPC-2 – дисковод содержит собственный код региона, который может быть поменян 4 раза, после чего будет записан навечно), количество оптических приемников (старые дисководы с одинарным оптическим приемником имеют большие проблемы с чтением CD-R и CD-RW, новые с двойным подобных проблем не имеют).

Цены на DVD-ROM дисководы колеблются в пределах 55 – 75 $.

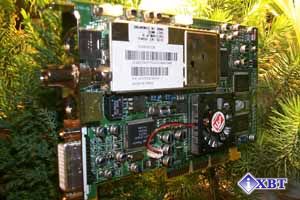

Платы аппаратного декодера.


Подобные устройства были довольно популярны на заре «компьютерного» DVD, вследствие более низких системных требований аппаратного декодирования чем программного (Pentium 166 MMX 16 mb при аппаратном декодировании против Pentium III/Athlon 500 128 mb для программного). Плюсами подобных устройств является очень высокое качество картинки при выводе на телевизор, (аппаратные декодеры имеют не худшую картинку, чем DVD плееры ценовой категории до 800 $), встроенный TV-Out и цифровой аудиовыход (как правило, коаксиальный). Минусами подобных решений является фактическая невозможность просмотра DVD на мониторе, (платы аппаратных декодеров подключаются к видеокартам точно также, как и 3DFX ускорители и очень сильно «мылят» изображение), затрудненность использования всех возможностей современных звуковых плат (аппаратные декодеры настроены на вывод только стерео при пользовании звуковой платой вместо вывода звука по цифровому выходу).

Цены плат аппаратных декодеров в настоящее время колеблются в пределах 50 – 75 $.


Видеокарты.


Видеокарты играют немаловажную роль при программном декодировании DVD. Для начала, видеокарта обязана поддерживать оверлей (Overlay) на аппаратном уровне. Оверлей, это способность выделять область экрана (или весь экран), в которой может выводиться изображение с глубиной цвета не зависящей от текущего видеорежима (например, установлен 8 битный видеорежим, а видео все равно выводится в «родном» 24-х битовом цвете). Особенность оверлейного режима заключается в том, что видеоданные идут непосредственно в видеосигнал, минуя видеопамять. Так же видеокарты обязаны «уметь» аппаратно конвертировать видеосигнал из формата YUV в формат RGB. Видеокарты, выпущенные за последние 4 – 5 лет обладают вышеперечисленными способностями, однако, есть и исключения: Matrox Millennium, Matrox Mystique, Matrox Millennium II, Diamond Fire GL. Программное декодирование DVD на компьютере с данными видеокартами невозможно.

Кроме поддержки оверлея, некоторые видеокарты имеют дополнительные аппаратные средства, которые ускоряют и повышают качество процесса программного декодирования. Наиболее распространенным «подспорьем» является механизм Hardware Motion Compensation. Им владеют все выпускаемые в настоящее время
