Экзаменационные билеты и ответы за 11 класс по Физике

Билет№1

Механическое движение Относительность движения, Система отсчета, Материальная точка, Траектория. Путь и перемещение. Мгновенная скорость. Ускорение. Равномерное и равноускоренное движение

План ответа

1. Определение механического движения. 2. Основные понятия механики. 3. Кинематические характеристики. 4. Основные уравнения. 5. Виды движения. 6. Относительность движения.


Механическим движением называют измене­ние положения тела (или его частей) относительно других тел. Например, человек, едущий на эскалато­ре в метро, находится в покое относительно самого эскалатора и перемещается относительно стен тунне­ля; гора Эльбрус находится в покое относительно Земли и движется вместе с Землей относительно Солнца.

Из этих примеров видно, что всегда надо ука­зать тело, относительно которого рассматривается движение, его называют телом отсчета. Система ко­ординат, тело отсчета, с которым она связана, и вы­бранный способ измерения времени образуют си­стему отсчета. Рассмотрим два примера. Размеры орбитальной станции, находящейся на орбите около Земли, можно не учитывать, рассчитывая траекто­рию движения космического корабля при стыковке со станцией, без учета ее размеров не обойтись. Та­ким образом, иногда размерами тела по сравнению с расстоянием до него можно пренебречь, в этих случаях тело считают материальной точкой, Линию, вдоль которой движется материальная точка, называют траекторией. Длина части траектории между начальным и конечным положением точки называют путем (L). Единица измерения пути — 1м.

Механическое движение характеризуется тре­мя физическими величинами: перемещением, ско­ростью и ускорением.

Направленный отрезок прямой, проведенный из начального положения движущейся точки в ее конечное положение, называется перемещением (s), Перемещение — величина векторная Единица изме­рения перемещения-1м.

Скорость — векторная физическая величина, характеризующая быстроту перемещения тела, чис­ленно равная отношению перемещения за малый промежуток времени к величине этого промежутка. Промежуток, времени считается достаточно малым, если скорость в течении этого промежутка не меня­лась. Например, при движении автомобиля t ~ 1 с, при движении элементарной частицы t ~ 10 с, при движении небесных тел t ~ 10 с. Определяющая формула скорости имеет вид v = s/t. Единица изме­рения скорости — м/с. На практике используют еди­ницу измерения скорости км/ч (36 км/ч = 10 м/с). Измеряют скорость спидометром.

Ускорение — векторная физическая величина, характеризующая быстроту изменения скорости, численно равная отношению изменения скорости к промежутку времени, в течение которого это измене­ние произошло. Если скорость изменяется одинаково в течение всего времени движения, то ускорение можно рассчитать по формуле а = (vv0)/t. Единица измерения ускорения — м/с2.

Характеристики механического движения свя­заны между собой основными кинематическими уравнениями.

s = v0t + at2/ 2;

v = v0+ at.

Предположим, что тело движется без уско­рения (самолет на маршруте), его скорость в течение продолжительного времени не меняется, а = 0, тогда кинематические уравнения будут иметь вид: v = const, s = vt.

Движение, при котором скорость тела не ме­няется, т. е. тело за любые равные промежутки вре­мени перемещается на одну и ту же величину, назы­вают равномерным прямолинейным движением.

Во время старта скорость ракеты быстро воз­растает, т. е. ускорение а > О, а == const.

В этом случае кинематические уравнения вы­глядят так: v =v0+ at, s = V0t + at2/ 2.

При таком движении скорость и ускорение имеют одинаковые направления, причем скорость изменяется одинаково за любые равные промежутки времени. Этот вид движения называют равноуско­ренным.

При торможении автомобиля скорость умень­шается одинаково за любые равные промежутки вре­мени, ускорение меньше нуля; так как скорость уменьшается, то уравнения принимают вид:v = v0 + at, s = v0t - at2/ 2.Такое движение называют равнозамедленным.

Все физические величины, характеризующие движение тела (скорость, ускорение, перемещение), а также вид траектории, могут изменяться при пере­ходе из одной системы к другой, т. е. характер дви­жения зависит от выбора системы отсчета, в этом и проявляется относительность движения. Например, в воздухе происходит дозаправка самолета топливом. В системе отсчета, связанной с самолетом, другой самолет находится в покое, а в системе отсчета, свя­занной с Землей, оба самолета находятся в движе­нии. При движении велосипедиста точка колеса в системе отсчета, связанной с осью, имеет траекто­рию, представленную на рисунке 1.



Рис. 1 Рис. 2

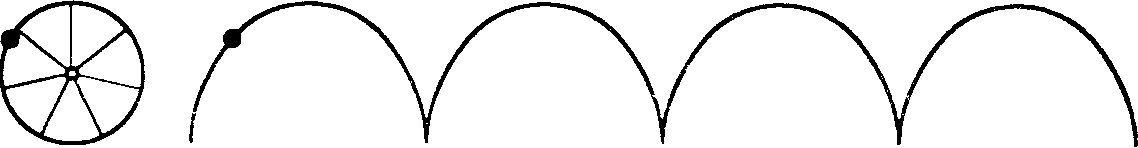

В системе отсчета, связанной с Землей, вид траектории оказывается другим (рис. 2).


Билет №10


Кристаллические и аморфные тела. Упругие и пластические деформации твердых тел.


План ответа

1. Твердые тела. 2. Кристаллические тела. 3. Моно- и поликристаллы. 4. Аморфные тела. .5. Упру­гость. 6. Пластичность.

Каждый может легко разделить тела на твер­дые и жидкие. Однако это деление будет только по внешним признакам. Для того чтобы выяснить, ка­кими же свойствами обладают твердые тела, будем их нагревать. Одни тела начнут гореть (дерево,уголь) — это органические вещества. Другие будут размягчаться (смола) даже при невысоких темпера­турах — это аморфные. Третьи будут изменять свое состояние при нагревании так, как показано на гра­фике (рис. 12). Это и есть кристаллические тела. Та­кое поведение кристаллических тел при нагревании объясняется их внутренним строением. Кристалли­ческие тела — это такие тела, атомы и молекулы которых расположены в определенном порядке, и этот порядок сохраняется на достаточно большом расстоянии. Пространственное периодическое распо­ложение атомов или ионов в кристалле называют кристаллической решеткой. Точки кристаллической решетки, в которых расположены атомы или ионы, называют узлами кристаллической решетки.


Рис. 12

Кристаллические тела бывают монокристал­лами и поликристаллами. Монокристалл обладает единой кристаллической решеткой во всем объеме.

Анизотропия монокристаллов заключается в зависимости их физических свойств от направления. Поликристалл представляет собой соединение мел­ких, различным образом ориентированных монокри­сталлов (зерен) и не обладает анизотропией свойств.

Большинство твердых тел имеют поликристалличе­ское строение (минералы, сплавы, керамика).

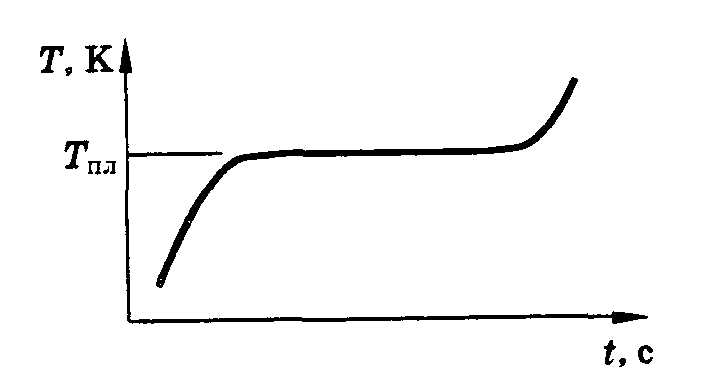

Основными свойствами кристаллических тел являются: определенность температуры плавления, упругость, прочность, зависимость свойств от поряд­ка расположения атомов, т. е. от типа кристалли­ческой решетки.

Аморфными называют вещества, у которых отсутствует порядок расположения атомов и молекул по всему объему этого вещества. В отличие от кри­сталлических веществ аморфные вещества изотроп­ны. Это значит, что свойства одинаковы по всем на­правлениям. Переход из аморфного состояния в жидкое происходит постепенно, отсутствует опреде­ленная температура плавления. Аморфные тела не обладают упругостью, они пластичны. В аморфном состоянии находятся различные вещества: стекла, смолы, пластмассы и т. п.

Упругость — свойство тел восстанавливать свою форму и объем после прекращения действия внешних сил или других причин, вызвавших дефор­мацию тел. Для упругих деформаций справедлив за­кон Гука, согласно которому упругие деформации прямо пропорциональны вызывающим их внешним воздействиям , где — механическое на­пряжение,


 — относительное удлинение, Е — мо­дуль Юнга (модуль упругости). Упругость обусловле­на взаимодействием и тепловым движением частиц, из которых состоит вещество.

Пластичность — свойство твердых тел под действием внешних сил изменять, не разрушаясь, свою форму и размеры и сохранять остаточные де­формации после того, как действие этих сил прекра­тится.


Билет № 11

Работа в термодинамике. Внутренняя энергия. Первый закон термодинамики. Применение первого закона к изопроцессам. Адиабатный процесс.


План ответа

1. Внутренняя энергия и ее измерение. 2. Ра­бота в термодинамике. 3. Первый закон термодина­мики. 4. Изопроцессы. 5. Адиабатный процесс.


Каждое тело имеет вполне определенную структуру, оно состоит из частиц, которые хаотиче­ски движутся и взаимодействуют друг с другом, по­этому любое тело обладает внутренней энергией. Внутренняя энергия — это величина, характери­зующая собственное состояние тела, т. е. энергия хаотического (теплового) движения микрочастиц си­стемы (молекул, атомов, электронов, ядер и т. д.) и энергия взаимодействия этих частиц. Внутренняя энергия одноатомного идеального газа определяется по формуле U=3/2т/М • RT.

Внутренняя энергия тела может изменяться только в результате его взаимодействия с другими телами. Существуют два способа изменения внутрен­ней энергии: теплопередача и совершение механи­ческой работы (например, нагревание при трении или при сжатии, охлаждение при расширении).

Теплопередача — это изменение внутренней энергии без совершения работы: энергия передается от более нагретых тел к менее нагретым. Теплопере­дача бывает трех видов: теплопроводность (непо­средственный обмен энергией между хаотически движущимися частицами взаимодействующих тел или частей одного и того же тела); конвекция (перенос энергии потоками жидкости или газа) и излуче­ние (перенос энергии электромагнитными волнами). Мерой переданной энергии при теплопередаче яв­ляется количество теплоты (Q).

Эти способы количественно объединены в за­кон сохранения энергии, который для тепловых про­цессов читается так. Изменение внутренней энергии замкнутой системы равно сумме количества теп­лоты, переданной системе, и работы, внешних сил, совершенной над системой. U= Q + А, где U— изменение внутренней энергии, Q — количество теп­лоты, переданной системе, А работа внешних сил. Если система сама совершает работу, то ее условно обозначают А'. Тогда закон сохранения энергии для тепловых процессов, который называется первым за­коном термодинамики, можно записать так: Q = Α' + U, т. е. количество теплоты, переданное систе­ме, идет на совершение системой работы и измене­ние ее внутренней энергии.

При изобарном нагревании газ совершает ра­боту над внешними силами Α' =(V1-V2) = pΔV, где

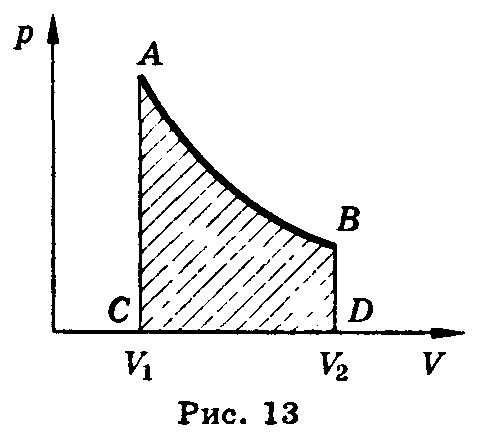

V1, и V2 начальный и ко­нечный объем газа. Если про­цесс не является изобарным, величина работы может быть определена площадью фигу­ры, заключенной между ли­нией, выражающей зависи­мость (V) и начальным и ко­нечным объемом газа (рис. 13).

Рассмотрим применение первого закона тер­модинамики к изопроцессам, происходящим с иде­альным газом.


В изотермическом процессе температура по­стоянная, следовательно, внутренняя энергия не ме­няется. Тогда уравнение первого закона термодина­мики примет вид: Q = А', т. е. количество теплоты, переданное системе, идет на совершение работы при изотермическом расширении, именно поэтому темпе­ратура не изменяется.

В изобарном процессе газ расширяется и ко­личество теплоты, переданное газу, идет на увеличе­ние его внутренней энергии и на совершение им ра­боты: Q = U + А'.

При изохорном процессе газ не меняет своего объема, следовательно, работа им не совершается, т. е., А = О, и уравнение первого закона имеет вид:

Q = U, т. е. переданное количество теплоты идет на увеличение внутренней энергии газа.

Адиабатным называют процесс, протекающий без теплообмена с окружающей средой. Q = 0, следо­вательно, газ при расширении совершает работу за счет уменьшения его внутренней энергии, следова­тельно, газ охлаждается, Α' = U. Кривая, изобра­жающая адиабатный процесс, называется адиабатой.


Билет № 12

Взаимодействие заряженных тел. Закон Кулона. Закон сохранения электрического заряда


План ответа

1. Электрический заряд. 2. Взаимодействие за­ряженных тел. 3. Закон сохранения электрического заряда. 4. Закон Кулона. 5. Диэлектрическая проницаемость. 6. Электрическая постоянная. 7. Направ­ление кулоновских сил.

Законы взаимодействия атомов и молекул удается понять и объяснить на основе знаний о строении атома, используя планетарную модель его строения. В центре атома находится положительно заряженное ядро, вокруг которого вращаются по определенным орбитам отрицательно заряженные частицы. Взаимодействие между заряженными час­тицами называется электромагнитным. Интенсив­ность электромагнитного взаимодействия опреде­ляется физической величиной — электрическим за­рядом, который обозначается q. Единица измерения электрического заряда — кулон (Кл). 1 кулон — это такой электрический заряд, который, проходя через поперечное сечение проводника за 1 с, создает в нем ток силой 1 А. Способность электрических зарядов как к взаимному притяжению, так и к взаимному отталкиванию объясняется существованием двух ви­дов зарядов. Один вид заряда назвали положитель­ным, носителем элементарного положительного за­ряда является протон. Другой вид заряда назвали отрицательным, его носителем является электрон. Элементарный заряд равен е=1,6•10-19 Кл.

Заряд тела всегда представляется числом, кратным величине элементарного заряда:q=e(N-Ne) где N количество электронов, Ne количество протонов.

Полный заряд замкнутой системы(в которую не входят заряды извне), т. е. алгебраическая сумма зарядов всех тел остается постоянной: q1 + q2 + ...+q= const. Электрический заряд не создается и не исчезает, а только переходит от одного тела к друго­му. Этот экспериментально установленный факт на­зывается законом сохранения электрического заря­да. Никогда и нигде в природе не возникает и не ис­чезает электрический заряд одного знака. Появление и исчезновение электрических зарядов на телах в большинстве случаев объясняется переходами эле­ментарных заряженных частиц — электронов — от одних тел к другим.

Электризация — это сообщение телу электри­ческого заряда. Электризация может происходить, например, при соприкосновении (трении) разно­родных веществ и при облучении. При электризации в теле возникает избыток или недостаток электронов.

В случае избытка электронов тело приобретает отрицательный заряд, в случае недостатка — поло­жительный.

Законы взаимодействия неподвижных элек­трических зарядов изучает электростатика.

Основной закон электростатики был экспери­ментально установлен французским физиком Шар­лем Кулоном и читается так. Модуль силы взаимо­действия двух точечных неподвижных электриче­ских зарядов в вакууме прямо пропорционален про­изведению величин этих зарядов и обратно пропор­ционален квадрату расстояния между ними.

F = kq1q2/r2, где q1 и q2— модули зарядов, r — расстояние между ними, k — коэффициент пропор­циональности, зависящий от выбора системы еди­ниц, в СИ k = 9 • 109 Н • м2/Кл2. Величина, показывающая во сколько раз сила взаимодействия зарядов в вакууме больше, чем в среде, называется диэлектрической проницаемостью средыε. Для среды с диэлектрической проницае­мостью ε закон Кулона записывается следующим об­разом: F= k q1q2/(ε•r2)

Вместо коэффициента k часто используется коэффициент, называемый электрической постоян­ной ε0. Электрическая постоянная связана с коэффи­циентом k следующим образом k = 1/4π ε0 и численно равна ε0=8,85 • 10-12 Кл/Н • м2.

С использованием электрической постоянной закон Кулона имеет вид:F=(1/4πε0 )• (q1q2 /r2)

Взаимодействие неподвижных электрических зарядов называют электростатическим, или кулоновским, взаимодействием. Кулоновские силы мож­но изобразить графически (рис. 14, 15).

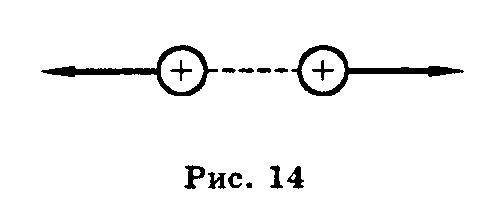

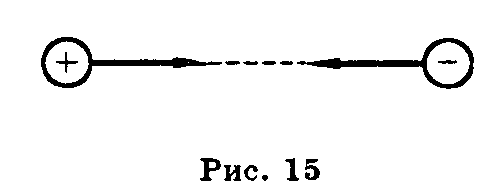

Кулоновская сила направлена вдоль прямой, соединяющей заряженные тела. Она является силой притяжения при разных знаках зарядов и силой от­талкивания при одинаковых знаках.


Билет № 14


Работа и мощность в цепи постоянного тока. Электродвижущая сила. Закон Ома для полной цепи

План ответа

1. Работа тока. 2. Закон Джоуля—Ленца 3. Элек­тродвижущая сила. 4. Закон Ома для полной цепи.

В электрическом поле из формулы определе­ния напряжения (U = A/q) легко получить выраже­ние для расчета работы переноса электрического за­ряда А =Uq, так как для тока заряд q = It, то работа тока: А =Ult, или А =I2Rt = U2/Rt.

Мощность, по определению, N = A/t, следова­тельно, N =UI = I2R = U2/R.

Русский ученый X. Ленц и английский уче­ный Джоуль опытным путем в середине прошлого века установили независимо друг от друга закон, который называется законом Джоуля—Ленца и чи­тается так. При прохождении тока по проводнику количество теплоты, выделившейся в проводнике, прямо пропорционально квадрату силы, тока, со­противлению проводника и времени прохождения тока.

Q = I2Rt.

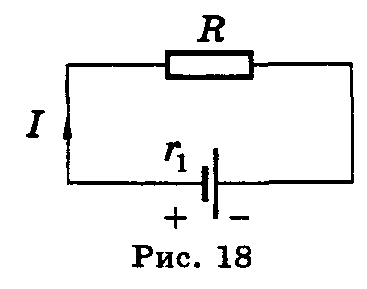

Полная замкнутая цепь представляет собой электрическую цепь, в состав которой входят внеш­ние сопротивления и источник то­ка (рис. 18). Как один из участков цепи, источник тока обладает со­противлением, которое называют внутренним, г.

Для того чтобы ток проходил по замкнутой цепи, необходимо, чтобы в источнике тока зарядам сообщалась дополнительная энергия, она берется за счет работы по перемещению зарядов, которую про­изводят силы неэлектрического происхождения (сто­ронние силы) против сил электрического поля. Ис­точник тока характеризуется энергетической харак­теристикой, которая называется ЭДС — электродви­жущая сила источника. ЭДС характеристика источника энергии неэлектрической природы в электрической цепи, необходимого для поддержания в ней электрического тока. ЭДС измеряется отноше­нием работы сторонних сил по перемещению вдоль замкнутой цепи положительного заряда к этому за­ряду ξ= Aст/q

Пусть за время t через поперечное сечение проводника пройдет электрический заряд q. Тогда работу сторонних сил при перемещении заряда мож­но записать так: Aст = ξ q. Согласно определению си­лы тока q = It, поэтому Aст = ξ I t. При совершении этой работы на внутреннем и внешнем участках це­пи, сопротивления которых R и г, выделяется неко­торое количество теплоты. По закону Джоуля— Ленца оно равно: Q =I2Rt +I2rt. Согласно закону со­хранения энергии А = Q. Следовательно, ξ•=IR + Ir. Произведение силы тока на сопротивление участка цепи часто называют падением напряжения на этом участке. Таким образом, ЭДС равна сумме падений напряжений на внутреннем и внешнем участках замкнутой цепи. Обычно это выражение записывают так: I = ξ/(R +r). Эту зависимость опытным путем получил Г. Ом, называется она законом Ома для полной цепи и читается так. Сила тока в полной цепи прямо пропорциональна ЭДС источника тока и обратно пропорциональна полному сопротивлению цепи. При разомкнутой цепи ЭДС равна напряжению на зажимах источника и, следовательно, может быть измерена вольтметром.


Билет № 15

Магнитное поле, условия его существования. Действие магнитного поля на электрический заряд и опыты, подтверждающие это действие. Магнитная индукция

План ответа

1. Опыты Эрстеда и Ампера. 2. Магнитное по­ле. 3. Магнитная индукция. 4. Закон Ампера.

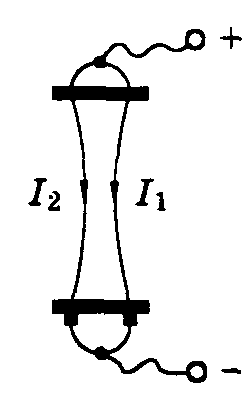

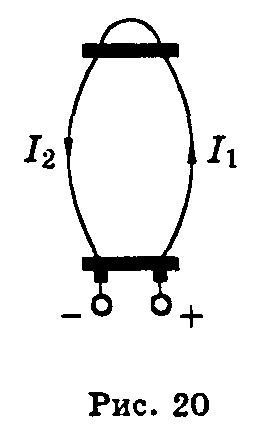

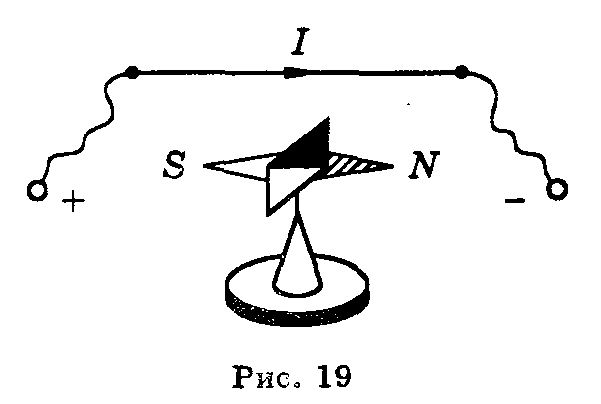

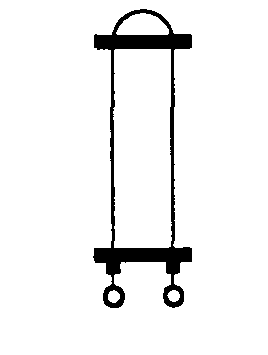

В 1820 г. датский физик Эрстед обнаружил, что магнитная стрелка поворачивается при пропус­кании электрического тока через проводник, нахо­дящийся около нее (рис. 19). В том же году француз­ский физик Ампер установил, что два проводника, расположенные параллельно друг другу, испытывают взаимное притяжение, если ток течет по ним в одну сторону, и отталкивание, если токи текут в разные стороны (рис. 20). Явление взаимодействия токов Ампер назвал электродинамическим взаимодейст­вием. Магнитное взаимодействие движущихся элек­трических зарядов, согласно представлениям теории близкодействия, объясняется следующим образом:

всякий движущийся электрический заряд создает в окружающем пространстве магнитное поле. Магнит­ное поле — особый вид материи, который возникает в пространстве вокруг любого переменного электри­ческого поля.



С современной точки зрения в природе су­ществует совокупность двух полей — электрического и магнитного — это электромагнитное поле, оно представляет собой особый вид материи, т. е. су­ществует объективно, независимо от нашего созна­ния. Магнитное поле всегда порождается перемен­ным электрическим, и, наоборот, переменное элек­трическое поле всегда порождает переменное магнит­ное поле. Электрическое поле, вообще говоря, можно

рассматривать отдельно от магнитного, так как носи­телями его являются частицы — электроны и прото­ны. Магнитное поле без электрического не существу­ет, так как носителей магнитного поля нет. Вокруг проводника с током существует магнитное поле, и оно порождается переменным электрическим полем движущихся заряженных частиц в проводнике.

Магнитное поле является силовым полем. Си­ловой характеристикой магнитного поля называют магнитную индукцию (В). Магнитная индукция — это векторная физическая величина, равная макси­мальной силе, действующей со стороны магнитного поля на единичный элемент тока. В =F/II. Единич­ный элемент тока — это проводник длиной 1 м и си­лой тока в нем 1 А. Единицей измерения магнитной индукции является тесла. 1 Тл = 1 Н/А • м.

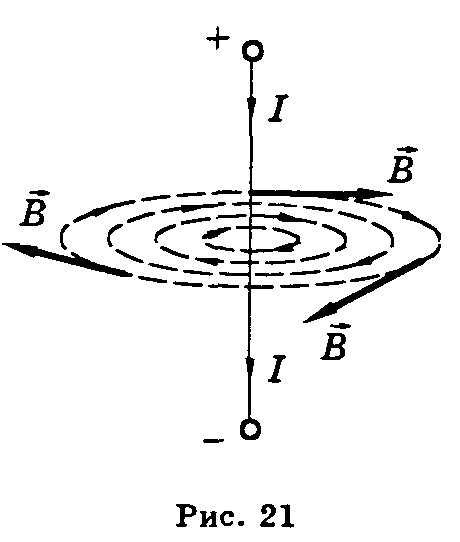

Магнитная индукция всегда порождается в плоскости под углом 90° к электрическому полю. Вокруг проводника с током магнитное поле также существует в перпендикулярной проводнику плос­кости.

Магнитное поле является вихревым полем. Для графического изображения магнитных полей вводятся силовые линии, или линии индукции, — это такие линии, в каждой точке которых вектор магнитной индукции направлен по касательной. На­правление силовых линий находится по правилу бу­равчика. Если буравчик ввинчивать по направлению тока, то направление вращения рукоятки совпадет с направлением силовых линий. Линии магнитной индукции прямого провода с током представляют со­бой концентрические окружности, расположенные в плоскости, перпендикулярной проводнику (рис. 21).


Как установил Ампер, на проводник с током, по­мещенный в магнитное по­ле, действует сила. Сила, действующая со стороны, магнитного поля на провод­ник с током, прямо пропор­циональна силе тока. длине проводника в магнитном поле и перпендикулярной со­ставляющей вектора магнитной индукции. Это и есть формулировка закона Ампера, который записы­вается так: Fa = ПВ sin α.

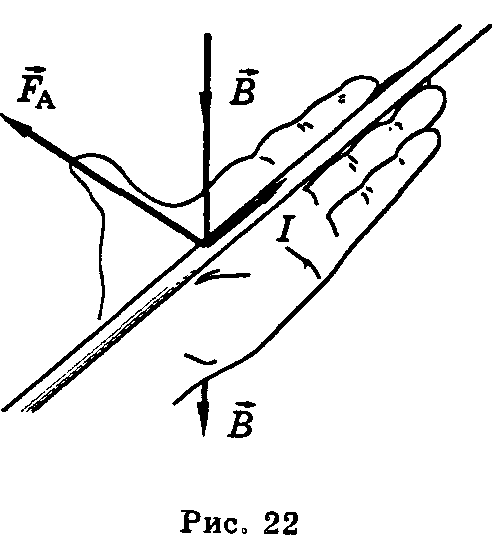

Направление силы Ампера определяют по пра­вилу левой руки. Если левую руку расположить так, чтобы четыре пальца показывали направление тока, перпендикулярная составляющая вектора магнитной индукции входила в ладонь, то отогну­тый на 90° большой палец покажет направление силы Ампера (рис. 22). В = В sin α.


Билет № 16

Полупроводники. Собственная и примесная проводимость полупроводников. Полупроводниковые приборы

План ответа

1. Определение. 2. Собственная проводимость. 3. Донорная проводимость. 4. Акцепторная проводи­мость. 5. р-п переход. 6. Полупроводниковые прибо­ры. 7. Применение полупроводников.

Полупроводники — это вещества, удельное со­противление которых убывает с повышением темпе­ратуры, наличия примесей, изменения освещен­ности. По этим свойствам они разительно отличают­ся от металлов. Обычно к полупроводникам относят­ся кристаллы, в которых для освобождения электро­на требуется энергия не более 1,5 — 2 эВ. Типичны­ми полупроводниками являются кристаллы герма­ния и кремния, в которых атомы объединены ковалентной связью. Природа этой связи позволяет объ­яснить указанные выше характерные свойства. При нагревании полупроводников их атомы ионизируют­ся. Освободившиеся электроны не могут быть захва­чены соседними атомами, так как все их валентные связи насыщены. Свободные электроны под действи­ем внешнего электрического поля могут перемещать­ся в кристалле, создавая ток проводимости. Удаление электрона с внешней оболочки одного из атомов в кристаллической решетке приводит к образованию положительного иона. Этот ион может нейтрализо­ваться, захватив электрон. Далее, в результате пере-­

ходов от атомов к положительным ионам происходит процесс хаотического перемещения в кристалле мес­та с недостающим электроном. Внешне этот процесс хаотического перемещения воспринимается как пе­ремещение положительного заряда, называемого «дыркой». При помещении кристалла в электриче­ское поле возникает упорядоченное движение «ды­рок» — ток дырочной проводимости.

В идеальном кристалле ток создается равным количеством электронов и «дырок». Такой тип про­водимости называют собственной проводимостью полупроводников. При повышении температуры (или освещенности) собственная проводимость проводни­ков увеличивается.

На проводимость полупроводников большое влияние оказывают примеси. Примеси бывают до-норные и акцепторные. Донорная примесь — это примесь с большей валентностью. При добавлении донорной примеси в полупроводнике образуются лишние электроны. Проводимость станет электрон­ной, а полупроводник называют полупроводником n-типа. Например, для кремния с валентностью п = 4 донорной примесью является мышьяк с валент­ностью п = 5. Каждый атом примеси мышьяка при­ведет к образованию одного электрона проводимости.

Акцепторная примесь — это примесь с мень­шей валентностью. При добавлении такой примеси в полупроводнике образуется лишнее количество «ды­рок». Проводимость будет «дырочной», а полупро­водник называют полупроводником p-типа. Напри­мер, для кремния акцепторной примесью является индий с валентностью n = 3. Каждый атом индия приведет к образованию лишней «дырки».

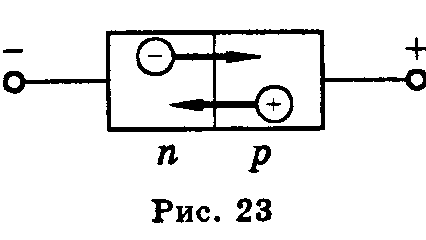

Принцип действия большинства полупровод­никовых приборов основан на свойствах р-п перехо­да. При приведении в контакт двух полупроводнико­вых приборов р-типа и n-типа в месте контакта на­чинается диффузия электронов из n-области в p-область, а «дырок» — наоборот, из р- в n-область. Этот процесс будет не бесконечный во времени, так как образуется запирающий слой, который будет препятствовать дальнейшей диффузии электронов и «дырок».

р-п контакт полупроводников, подобно ваку­умному диоду, обладает односторонней проводи­мостью: если к р-области подключить «+» источника тока, а к n-области «-» источника тока, то запираю­щий слой разрушится и р-п контакт будет проводить ток, электроны из области n- пойдут в р-область, а «дырки» из p-области в n-область (рис. 23). В первом случае ток не равен нулю, во втором ток равен нулю. Т. е., если к p-области под­ключить «-» источника, а к n-области — «+» источника то­ка, то запирающий слой рас­ширится и тока не будет.

Полупроводниковый диод состоит из контакта двух полупроводников р- и n-типа. Достоин­ством полупроводникового диода являются малые размеры и масса, длительный срок службы, высокая механическая прочность, высокий коэффициент по­лезного действия, а недостатком — зависимость их сопротивления от температуры.

В радиоэлектронике применяется также еще один полупроводниковый прибор: транзистор, кото­рый был изобретен в 1948 г. В основе триода лежит не один, а два р-п перехода. Основное применение транзистора — это использование его в качестве уси­лителя слабых сигналов по току и напряжению, а полупроводниковый диод применяется в качестве выпрямителя тока. После открытия транзистора на­ступил качественно новый этап развития электрони­ки — микроэлектроники, поднявший на качественно иную ступень развитие электронной техники, систем связи, автоматики. Микроэлектроника занимается разработкой интегральных микросхем и принципов их применения. Интегральной микросхемой назы­вают совокупность большого числа взаимосвязанных компонентов — транзисторов, диодов, резисторов, со­единительных проводов, изготовленных в едином технологическом процессе. В результате этого про­цесса на одном кристалле одновременно создается несколько тысяч транзисторов, конденсаторов, ре­зисторов и диодов, до 3500. Размеры отдельных эле­ментов микросхемы могут быть 2—5 мкм, погреш­ность при их нанесении не должна превышать 0,2 мкм. Микропроцессор современной ЭВМ, разме­щенный на кристалле кремния размером 6х6 мм, содержит несколько десятков или даже сотен тысяч транзисторов.

Однако в технике применяются также полу­проводниковые приборы без р-п перехода. Например, терморезисторы (для измерения температуры), фото­резисторы (в фотореле, аварийных выключателях, в дистанционных управлениях телевизорами и видео­магнитофонами).


Билет № 17


Электромагнитная индукция. Магнитный поток.

Закон электромагнитной индукции. Правило Ленца

План ответа

1. Опыты по электромагнитной индукции. 2. Магнитный поток. 3. Закон электромагнитной ин­дукции. 4. Правило Ленца.

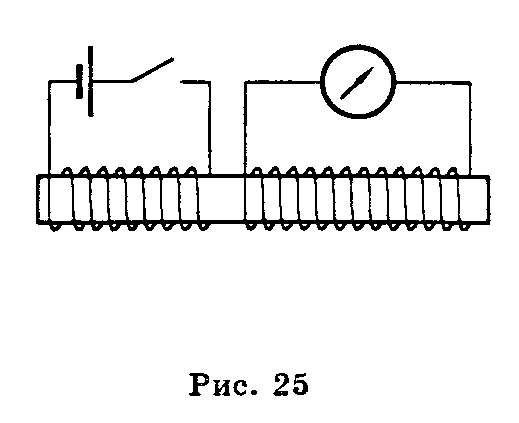

Явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 г. Он опытным путем установил, что при изменении магнитного по­ля внутри замкнутого контура в нем возникает элек­трический ток, который называют индукционным током. Опыты Фарадея можно воспроизвести сле­дующим образом: при внесении или вынесении маг­нита в катушку, замкнутую на гальванометр, в ка­тушке возникает индукционный ток (рис. 24). Если рядом расположить две катушки (например, на об­щем сердечнике или одну катушку внутри другой) и одну катушку через ключ соединить с источником тока, то при замыкании или размыкании ключа в цепи первой катушки во второй катушке появится индукционный ток (рис. 25). Объяснение этого явле­ния было дано Максвеллом. Любое переменное маг­нитное поле всегда порождает переменное электриче­ское поле.

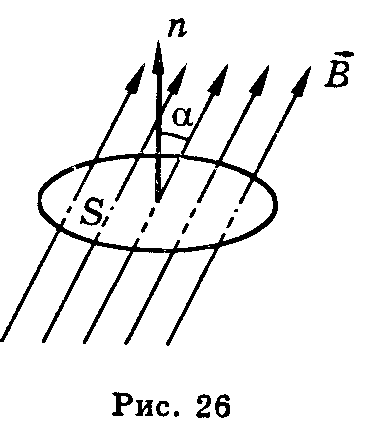

Для количественной характеристики процесса изменения магнитного поля через замкнутый контур вводится физическая величина под названием маг­нитный поток. Магнитным потоком через замкну­тый контур площадью S называют физическую вели­чину, равную произведению модуля вектора магнит­ной индукции В на площадь контура S и на косинус угла а между направлением вектора магнитной ин­дукции и нормалью к площади контура. Ф = BS cos α (рис. 26).

Опытным путем был установлен основной за­кон электромагнитной индукции: ЭДС индукции в замкнутом контуре равна по величине скорости из-менения магнитного потока через контур. ξ = ΔФ/t..

Если рассматривать катушку, содержащую п витков, то формула основного закона электромагнитной ин­дукции будет выглядеть так: ξ = n ΔФ/t.

Единица измерения магнитного потока Ф — вебер (Вб): 1В6 =1Β•c.

Из основного закона ΔФ =ξ t следует смысл размерности: 1 вебер — это величина такого магнит­ного потока, который, уменьшаясь до нуля за одну секунду, через замкнутый контур наводит в нем ЭДС индукции 1 В.

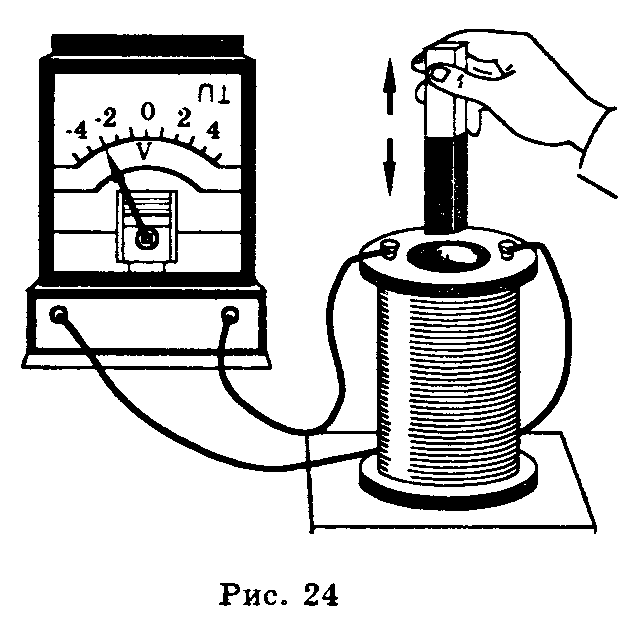

Классической демонстрацией основного закона электромагнитной индукции является первый опыт Фарадея: чем быстрее перемещать магнит через вит­ки катушки, тем больше возникает индукционный ток в ней, а значит, и ЭДС индукции.

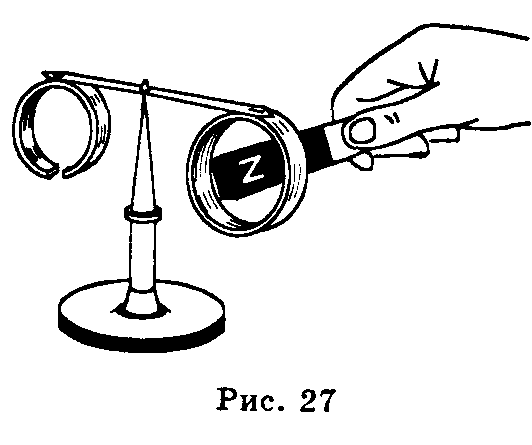

Зависимость направления индукционного тока от характера изменения магнитного поля через замкнутый контур в 1833 г. опытным путем устано­вил русский ученый Ленц. Он сформулировал прави­ло, носящее его имя. Индукционный ток имеет та­кое направление, при котором его магнитное поле стремится скомпенсировать изменение внешнего магнитного потока через контур. Ленцем был скон­струирован прибор, представляющий собой два алю­миниевых кольца, сплошное и разрезанное, укреп­ленные на алюминиевой перекладине и имеющие возможность вращаться вокруг оси, как коромысло. (рис. 27). При внесении магнита в сплошное кольцо оно начинало «убегать» от магнита, поворачивая со­ответственно коромысло. При вынесении магнита из кольца кольцо стремилось «догнать» магнит. При движении магнита внутри разрезанного кольца ни­какого эффекта не происходило. Ленц объяснял опыт тем, что магнитное поле индукционного тока стре­милось компенсировать изменение внешнего магнит­ного потока.


Билет № 18


Явление самоиндукции. Индуктивность. Электромагнитное поле

План ответа

1. Опыты по самоиндукции. 2. ЭДС самоин­дукции. 3. Индуктивность. 4. Энергия магнитного поля.

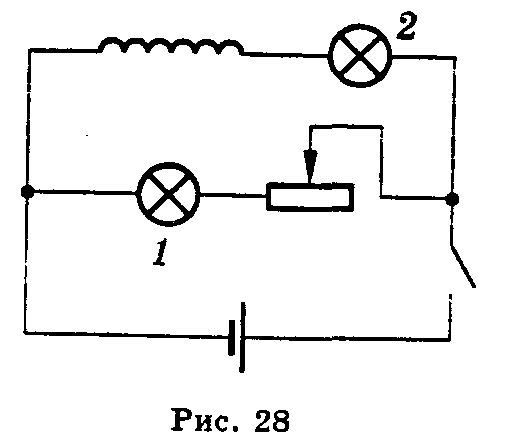

Явление самоиндукции заключается в появле­нии ЭДС индукции в самом проводнике при измене­нии тока в нем. Примером явления самоиндукции является опыт с двумя лампочками, подключенными параллельно через ключ к источнику тока, одна из которых подключается через катушку (рис. 28). При замыкании ключа лампочка 2, включенная через ка­тушку, загорается позже лампочки 1. Это происхо­дит потому, что после замыкания ключа ток достига­ет максимального значения не сразу, магнитное поле нарастающего тока породит в катушке индукцион­ную ЭДС, которая в соответствии с правилом Ленца будет мешать нарастанию тока.

Для самоиндукции выполняется установлен­ный опытным путем закон: ЭДС самоиндукции пря­мо пропорциональна скорости изменения тока в проводнике.ξ = LΔI/t.

Коэффициент пропорциональности L называют индуктивностью. Индуктивность — это величина, равная ЭДС самоиндукции при скорости изменения тока в проводнике 1 А/с. Индуктивность измеряется в генри (Гн). 1 Гн = 1 Вс/А.

1 генри — это индук­тивность такого проводника, в котором возникает ЭДС самоиндукции 1 вольт при скорости изменения тока 1 А/с. Индуктивность характеризует магнитные свойства электрической цепи (проводника), зависит от магнитной проницаемости среды сердечника, раз­меров и формы катушки и числа витков в ней.

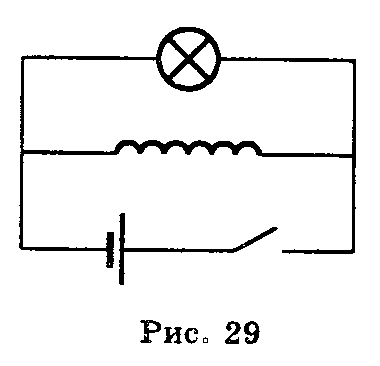

При отключении катушки индуктивности от источника тока лампа, в
