Гидромеханизированная технология обработки угольного пласта в условиях проектируемой шахты

Государственный комитет Российской Федерации

по высшему образованию


Сибирская Государственная Горно-Металлургическая

Академия


Кафедра разработки пластовых месторождений


Контрольная работа


по дисциплине Гидротехнологические способы подземной разработки

месторождений полезных ископаемых


Тема: Гидромеханизированная технология отработки угольного пласта в условиях проектируемой шахты


Выполнил:

ст. гр.ГП-941

Кузнецов А.Н.


Проверил:

доцент, к.т.н.

Жабин Г.И.


Новокузнецк 1997


Вариант 26


Мощность пласта , м 1,8

Угол падения пласта , град 60

Коэффициент крепости угля 1,2

Коэффициент кинематической вязкости воды , ,м/с 10-4, 10-5, 10-6

1 Расчёт производительности гидроотбойки угля в очистном забое

(для стационарных струй)


Необходимое рабочее давление Р в канале ствола гидромонитора при отбойке угля должно быть:


3RУ Р 12RУ


где: RУ - условный предел прочности угля , МПа.


Rу = 2,275 f -0,636


где: f - коэффициент крепости угля по Протодьяконову


Rу = 2,275 1,2 - 0,363 = 2,088 МПа


6 Р 12


В первом приближении принимаем Р = 11 - 13 МПа , гидромониторы ГМДЦ-4, 16ГД


2. Расход воды через насадок гидромонитора


, м3


где: dн - диаметр насадка, м dн = 0,03

Р - деление в канале гидромонитора, МПа Р = 11

 - плотность воды, кг/м3 = 1000

 - коэффициент расхода насадка ( 0,95 - 0,96 )


3


  1. Определение консистенции пульпы для условного пласта.



где: Рк - критическое давление струи, МПа


Рк = 3Rу


Рк = 3 ·2,088 =6,264


При этом теоретическая производительность гидромонитора равна:


, т/ч


, т/ч

  1. Определение коэффициентов расчётных параметров


Км - коэффициент учитывающий влияние мощности пласта




К - коэффициент учитывающий относительные размеры заходки



где: l - наибольшая диагональ теоретического контура заходки , м


где: В и Z - соответственно ширина и длина заходки, м

В = 5; Z =12; m = 1,8



lр - рабочая длина струи, м


где: Кф - коэффициент формы проточного канала ствола гидромонитора ; Кф = 2,8

 - коэффициент турбулентной структуры струи



где: Дс - диаметр канала ствола гидромонитора, м Дс = 0,13

 - коэффициент кинематической вязкости воды, м/с 1 = 10-4; 2 = 10-5;3 = 10-6











Кг -коэффициент использования гидромонитора


,

где: - угол залегания пласта, град



5. Техническая производительность гидромонитора.


, т/ч




  1. Консистенция пульпы по очистному забою.






Тогда отношение твёрдого Т к жидкому Ж определяет соотношение механической смеси компонентов угольной пульпы.


Т : Ж = 1 :

при : , Т : Ж = 1 : 1 : 6

, Т : Ж = 1 : : 6

, Т : Ж = 1 : : 7


  1. Эксплуатационная производительность гидромонитора.


, т/ч


где : Кн - коэффициент надёжности забойного оборудования , Кн = 0,6 - 0,85

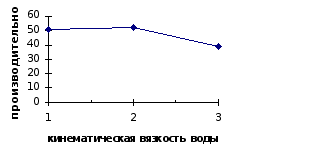

Вывод: При изменении кинематической вязкости воды изменяется производительность

гидромонитора , наиболее благоприятная кинематическая вязкость для данных

условий равна 10-5 м/с.
