Аннотация.


Целью работы является активизация самостоятельной учебной работы, развитие умений выполнять информационный поиск, пользоваться справочной литературой, определять параметры и характеристики, эквивалентные схемы полупроводниковых приборов.


Диод 2Д510А


Краткая словесная характеристика диода.


Диод кремниевый эпитаксиально- планарный.

Выпускаются в стеклянном корпусе с гибкими выводами. Диоды маркируются цветным кодом: одной широкой и одной узкой полосами зелёного цвета со стороны вывода катода.

Масса диода не более 0,15 г.


Паспортные параметры.


Электрические параметры:

Постоянное прямое напряжение при не Iпр= 200 мА более:

при 298 и 398 К …………………………………………………………….. 1,1 В

при 213 К …………………………………………………………………… 1,5 В

Постоянный обратный ток при Uпр= 50 В, не более:

при 298 и 213 К ……………………………………………………………. 5 мкА

при 398 К …………………………………………………………………… 150 мкА

Заряд переключения при Iпр= 50 мА, Uобр,и= 10 В, не более ………………. 400 пКл

Общая ёмкость диода при Uобр= 0 В, не более ………………………………… 4 пФ

Время обратного восстановления при Iпр= 50 мА, Uобр,и= 10 В,

Iотсч= 2 мА не более ……………………………………………………………… 4 нс


Предельные эксплуатационные данные:

Постоянное, импульсное обратное напряжение (любой формы и

периодичности) ……………………………………………………………………… 50 В

Импульсное обратное напряжение при длительности импульса (на уровне 50 В)

не более 2 мкс и скважности не менее 10 ………………………………………… 70 В

Постоянный или средний прямой ток:

при температуре от 213 до 323 К ………………………………………… 200 мА

при 393 К ………………………………………………………………….. 100 мА

Импульсной прямой ток при τи ≤ 10 мкс (без превышения среднего прямого тока):

при температуре от 213 до 323 К ………………………………………… 1500 мА

при 393 К ………………………………………………………………….. 500 мА

Температура перехода ……………………………………………………………… 423 К

Температура окружающей среды ………………………………………………….От 213 до

393 К


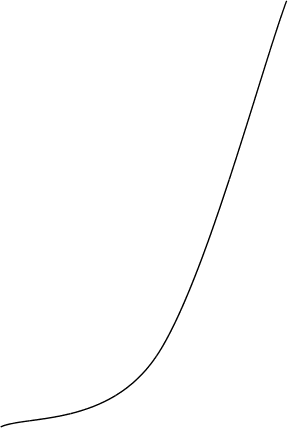

Семейство вольтамперных характеристик:


Iпр,мА








200








160






120








80








40






0

0,40,81,21,62,0

Uпр



Расчёты и графики зависимостей:


  1. сопротивление постоянному току R=и переменному току (малый сигнал) r~от прямого и обратного напряжения для комнатной температуры 298 К.

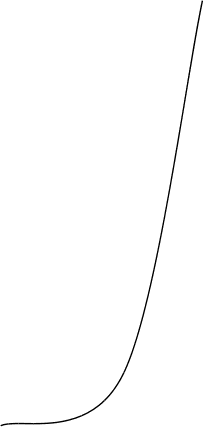

Зависимость тока от прямого напряжения:


Iпр,мА













200

I8













180











160













140











120













100














80











60













40














20

I1













0

0,10,20,30,40,50,6

0,7

U1

0,80,91,0

1,1

U8

Uпр


I1 = 10 мА, U1 = 0,63 В, R1 = U1 / I1 = 0,63 / 10 мА = 63 Ом

I2 = 20 мА, U2 = 0,73 В, R2 = U2 / I2 = 0,73 / 20 мА = 36,5 Ом

I3 = 40 мА, U3 = 0,81 В, R3 = U3 / I3 = 0,81 / 40 мА = 20,3 Ом

I4 = 60 мА, U4 = 0,86 В, R4 = U4 / I4 = 0,86 / 60 мА = 14,3 Ом

I5 = 80 мА, U5 = 0,90 В, R5 = U5 / I5 = 0,90 / 80 мА = 11,3 Ом

I6 = 120 мА, U6 = 0,97 В, R6 = U6 / I6 = 0,97 / 120 мА = 8,03 Ом

I7 = 160 мА, U7 = 1,03 В, R7 = U7 / I7 = 1,03 / 160 мА = 6,4 Ом

I8 = 200 мА, U8 = 1,10 В, R8 = U8 / I8 = 1,10 / 200 мА = 5,5 Ом


ΔI1 = 10 мА, ΔU1 = 0,10 В, r1 = ΔU1 / ΔI1 = 0,10 / 10 мА = 10 Ом

ΔI2 = 20 мА, ΔU2 = 0,08 В, r2 = ΔU2 / ΔI2 = 0,08 / 20 мА = 4 Ом

ΔI3 = 20 мА, ΔU3 = 0,05 В, r3 = ΔU3 / ΔI3 = 0,05 / 20 мА = 2,5 Ом

ΔI4 = 20 мА, ΔU4 = 0,04 В, r4 = ΔU4 / ΔI4 = 0,04 / 20 мА = 2 Ом

ΔI5 = 40 мА, ΔU5 = 0,07 В, r5 = ΔU5 / ΔI5 = 0,07 / 40 мА = 1,7 Ом

ΔI6 = 40 мА, ΔU6 = 0,06 В, r6 = ΔU6 / ΔI6 = 0,06 / 40 мА = 1,5 Ом

ΔI7 = 40 мА, ΔU7 = 0,07 В, r7 = ΔU7 / ΔI7 = 0,07 / 40 мА = 1,7 Ом

Зависимость сопротивления постоянному току R=от прямого напряжения Uпр:


R=,Ом













70

R1













60











50














40













30













20














10

R8













0

0,10,20,30,40,50,6

0,7

U1

0,80,91,0

1,1

U8

Uпр


Зависимость сопротивления переменному току r~от прямого напряжения Uпр:


r~,Ом













10













9











8











7














6











5














4











3













2














1














0

0,10,20,30,40,50,6

0,7

U1

0,80,91,0

1,1

U7

Uпр


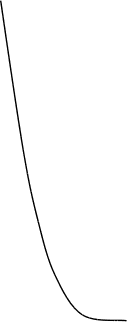

Зависимость тока Iоброт обратного напряжения Uобр:


Iобр,мкА












5,0

I7












4,5










4,0












3,5










3,0












2,5













2,0












1,5










1,0













0,5

I1












05101520253035

40

U1

45

50

U7

Uоб


I1 = 0,25 мкА, U1 = 37 В, R1 = U1 / I1 = 37 / 0,25 мкА = 148 МОм

I2 = 0,50 мкА, U2 = 40 В, R2 = U2 / I2 = 40 / 0,50 мкА = 80 МОм

I3 = 1,00 мкА, U3 = 42 В, R3 = U3 / I3 = 42 / 1,00 мкА = 42 МОм

I4 = 2,00 мкА, U4 = 44 В, R4 = U4 / I4 = 44 / 2,00 мкА = 22 МОм

I5 = 3,00 мкА, U5 = 46 В, R5 = U5 / I5 = 46 / 3,00 мкА = 15,3 МОм

I6 = 4,00 мкА, U6 = 48 В, R6 = U6 / I6 = 48 / 4,00 мкА = 12 МОм

I7 = 5,00 мкА, U7 = 50 В, R7 = U7 / I7 = 50 / 5,00 мкА = 10 МОм


ΔI1 = 0,25 мкА, ΔU1 = 3 В, r1 = ΔU1 / ΔI1 = 3 / 0,25 мкА = 12 МОм

ΔI2 = 0,50 мкА, ΔU2 = 2 В, r2 = ΔU2 / ΔI2 = 2 / 0,50 мкА = 4 МОм

ΔI3 = 1,00 мкА, ΔU3 = 2 В, r3 = ΔU3 / ΔI3 = 2 / 1,00 мкА = 2 МОм

ΔI4 = 1,00 мкА, ΔU4 = 2 В, r4 = ΔU4 / ΔI4 = 2 / 1,00 мкА = 2 МОм

ΔI5 = 1,00 мкА, ΔU5 = 2 В, r5 = ΔU5 / ΔI5 = 2 / 1,00 мкА = 2 МОм

ΔI6 = 1,00 мкА, ΔU6 = 2 В, r6 = ΔU6 / ΔI6 = 2 / 1,00 мкА = 2 МОм

Зависимость сопротивления постоянному току R=от обратного напряжения Uобр:


R=, МОм












160












140










120










100













80










60












40













20












05101520253035

40

U1

45

50

U7

Uоб


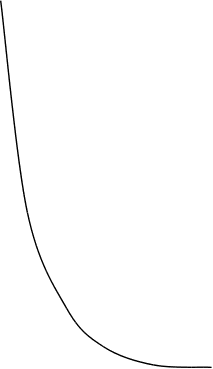

Зависимость сопротивления переменному току r~от обратного напряжения Uобр:


r~, МОм












12












10













8










6










4













2













05101520253035

40

U1

45

50

U7

Uоб


  1. График зависимости ёмкость Соброт обратного напряжения:


Сд,

пФ






4






3




2




1







020406080

UобрВ


Определение величин температурных коэффициентов.


Определим графически из семейства вольтамперных характеристик величины температурных коэффициентов ТКUпри ТКIобр.


Iпр,мА










200



160










120








80











40








0

0,20,40,60,8

1,0


1,2

U1

1,4

1,6

U2

Uпр


I = 200 мА, U1= 1,5 B, U2= 1,1 B, T1= 298 K, T2= 213 K



Iобр,мкА








150

I2



125







100





75







50





25

I1







0102030

40


50

U

60

UобрВ


U = 50 B, I1= 5 мкА, I2= 150 мкА, Т1= 298 К, Т2= 398 К




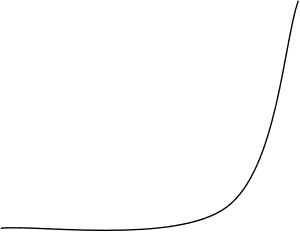

Определение сопротивления базы.


Величина сопротивления базы rбоценивается по наклону прямой ветви ВАХ при больших токах (Т=298К):


Iпр,мА








500

I2








400





300








200

I1








100







00,20,40,60,8

1,0


1,2


Uпр


Тепловой потенциал:




По вольтамперной характеристике определяем:


U1 = 1,1 В, U2 = 1,2 В,


I1 = 200 мА, I2 = 500 мА





Малосигнальная высокочастотная схема диода

и величины её элементов.

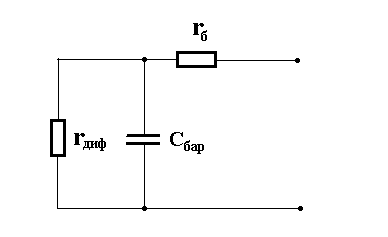

Малосигнальная высокочастотная схема диода при обратном смещении:





Величины элементов схемы при Uобр = 5 В :





Библиографический список.


  1. “Электронные приборы: учебник для вузов” Дулин В.Н., Аваев Н.А., Демин В.П. под ред. Шишкина Г.Г. ; Энергоатомиздат, 1989 г..

  2. Батушев В.А. “ Электронные приборы: учебник для вузов”; М.: Высш.шк., 1980г.

  3. Справочник “ Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы”; М.: Энергоатомиздат, 1987г..

  4. “ Исследование характеристик и параметров полупроводниковых приборов” методические указания к лабораторной работе по курсу “ Электронные приборы”; Свердловск, 1989г..
