Приборы и методы замера вредных веществ в отработавших газах автомобиля

ГОСТ 17.2.2.03-87 Нормы и методы измерений содержания окиси

углерода и углеводородов в отработавших газах

автомобилей с бензиновыми двигателями.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Настоящий стандарт распространяется на автотранспортный средства с бензиновыми двигателями (далее – автомобили), изготавливаемые и эксплуатируемые в России. Стандарт устанавливает нормы предельно допустимого содержания окиси углерода и углеводородов в отработавших газах автомобилей при работе на режимах холостого хода, а также методы их измерения. Стандарт не распространяется на автомобили, полная масса которых менее 400 кг или максимальная скорость не превышает 50 км/ч, на автомобили с двухтактными и роторными двигателями, на автомобили высшего класса, а также не автомобили, эксплуатируемые в высокогорных условиях.

  1. ПРЕДЕЛЬНО-ДОПУСТИМОЕ СОДЕРЖАНИЕ ВРЕДНЫХ ВЕЩЕСТВ
    1. Содержание окиси углерода и углеводородов в отработавших газах автомобилей определяют при работе двигателя на холостом ходу для двух частот вращения коленчатого вала, установленных предприятием-изготовителем: минимальной () и повышенной () в диапазоне 2000 1/мин – 0.8Nном.
    2. Содержание окиси углерода и углеводородов в отработавших газах автомобилей должно быть в пределах значений, установленных предприятием-изготовителем, но не выше приведенных в таблице.

Допустимое содержание СО в ОГ для карбюраторных двигателей (ГОСТ 17.2.03-87)

Режим работы двигателя

(СО), %

(СН), млн-1

по объему

до 4

> 4

1.5

1200

3000

2.0

600

1000

Примечание

Значение частоты вращения вала двигателя , устанавливается в технических условиях и инструкции по эксплуатации автомобилей.

  • При контрольных проверках автомобилей в эксплуатации органами Госконтрольатмосферы и ГИБДД МВД России допускается содержание окиси углерода на частоте вращения до 3 %.
  • Контроль содержания окиси углерода и углеводородов следует осуществлять:
    • При эксплуатации автомобилей не реже, чем при техническом обслуживании ТО-2, после ремонта агрегатов, систем и узлов, влияющих на содержание окиси углерода и углеводородов, а также по заявкам водителей автомобилей;
    • При техническом обслуживании автомобилей индивидуальных владельцев и ремонте агрегатов системы и узлов, влияющих на содержание окиси углерода и углеводородов, а также по заявкам владельцев;
    • При капитальном ремонте двигателя автомобиля, после заводской обкатки;
    • При серийном выпуске автомобилей.
  • Устройство, конструкция и качество изготовления агрегатов, узлов и деталей автомобиля должны обеспечивать соблюдение норм в период всего срока эксплуатации, при условии соблюдения правил эксплуатации и ухода, указанных в руководствах, прилагаемых к автомобилю.
  • Примечание

    На выпускаемых автомобилях следует предусматривать устройство для пломбирования, препятствующее нарушению регулировок карбюратора без разрушения пломбы.

    Карбюраторы автомобилей, имеющие такое устройство, должны иметь пломбы. При этом, пломбы, устанавливаемые автотранспортными организациями и станциями технического обслуживания, должны отличаться по цвету от пломб, установленных предприятием-изготовителем.

    1. МЕТОДЫ ИЗМЕРЕНИЯ
      1. Общие требования
        1. Выпускная система автомобиля должна быть исправна (определяется внешним осмотром)
        2. Пред измерением двигатель должен быть прогрет не ниже рабочей температуры охлаждающей жидкости (или моторного масла для двигателей воздушного охлаждения), указанной в руководстве по эксплуатации автомобиля.
        3. Средства измерения (газоанализаторы, тахометры) должны соответствовать требованиям настоящего стандарта
        4. Средства измерения должны быть проверены в соответствии с ГОСТ 8.513-84
      2. Последовательность измерений

    2.2.1. Измерения следует проводить в следующей последовательности:

    установить рычаг переключения передач (избиратель скорости для автомобилей с автоматической коробкой передач) в нейтральное положение;

    затормозить автомобиль стояночным тормозом;

    заглушить двигатель (при его работе);

    открыть капот двигателя;

    подключить тахометр;

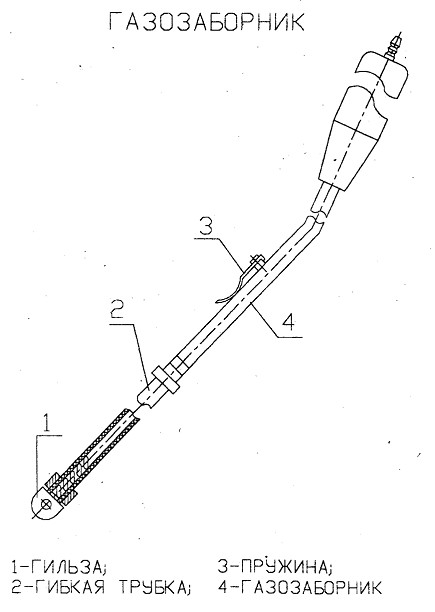

    установить пробоотборный зонд газоанализатора в выпускную трубу автомобиля на глубину не менее 300 мм от среза (при косом срезе выпускной трубы глубина отсчитывается от короткой кромки среза);

    полностью открыть воздушную заслонку карбюратора;

    запустить двигатель;

    увеличить частоту вращения вала двигателя до и проработать на этом режиме не менее 15 с;

    установить минимальную частоту вращения вала двигателя и, не ранее чем через 20 с, измерить содержание окиси углерода и углеводородов;

    установить повышенную частоту вращения вала двигателя, равную не ранее чем через 30 с, измерить содержание окиси углерода и углеводородов

    Примечания:

    При наличии раздельных выпускных систем у автомобиля измерение следует проводить в каждой из них отдельно. Критерием оценки служат максимальные значения содержания окиси углерода и углеводородов.

    При проведении измерения или регулировки двигателя в закрытом помещении газоотвод, надеваемый на выпускную трубу автомобиля, должен иметь закрывающееся отверстие для введения пробоотборника газоанализатора.

    3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

    3.1. Помещения, предназначенные для измерения содержания окиси углерода и углеводородов в отработавших газах автомобилей, должны быть оборудованы принудительной или естественной вентиляцией, обеспечивающей санитарно-гигиенические требования к воздуху в зоне измерений по ГОСТ 12.1.005-76.

    3.2. Уровень шума в зоне проведения измерений - по ГОСТ 12.1.003-83, разд.2.

    3.3. Уровень вибрации в зоне проведения измерений - по ГОСТ 12.1.012-78, разд.2.

    3.4. При измерениях должны быть приняты меры безопасности, исключающие самопроизвольное движение автомобиля.

    1. ОСНОВНЫЕ ТРЕБОВАНИЯ К ГАЗОАНАЛИЗАТОРАМ И ТАХОМЕТРАМ

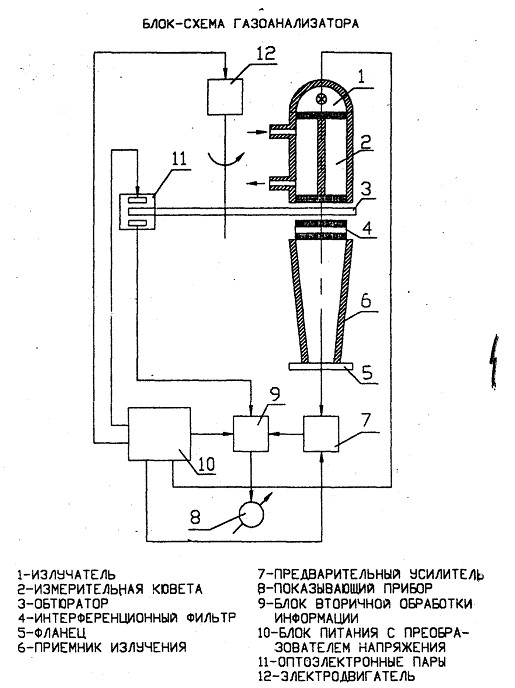

    1. Для определения содержания окиси углерода и суммы углеводородов в отработавших газах автомобилей следует применять газоанализаторы непрерывного действия, работающие на принципе инфракрасной спектроскопии, со следующими метрологическими характеристиками:
    • основная приведенная погрешность газоанализатора должна быть не более ±5% верхнего предела измерений для каждого диапазона;
    • постоянная времени газоанализатора должна быть не более 60 с.
    1. Шкала газоанализатора окиси углерода должна быть отградуирована по бинарной газовой смеси (окись углерода в воздухе или азоте) в объемных долях, выраженных в процентах окиси углерода, 0—5% и 0-10%.
    2. Шкала газоанализатора суммы углеводородов должна быть отградуирована по бинарной газовой смеси (пропан в азоте); в объемных долях,. выраженных в частях на миллион гексана (млн-1 ), 0-1000 млн-1 и 0-10000 млн-1.
    3. Шкала тахометра для измерения частоты вращения коленчатого вала двигателя должна иметь два диапазона: 0—1000 мин-1 и 0-10000 мин-1.

    Погрешность измерения частоты вращения для каждого диапазона должна быть не более ±2,5% верхнего предела измерений.

    1. Допускается применять газоанализаторы, работающие на других принципах действия, отвечающих требованиям и дающих показания, идентичные с принятыми средствами измерений.
