Основы построения телекоммуникационных систем

Содержание

  1. Введение _______________________________ 2
  2. Техническое задание _____________________ 3
  3. Расчет количества линий

коммутируемого доступа

от ТФОП к модемному лупу ______________ 4

  1. Расчет требуемой пропускной

способности канала связи к двум

смежным узлам провайдеров Интернет ____ 4

  1. Примерный состав оборудования _________ 5

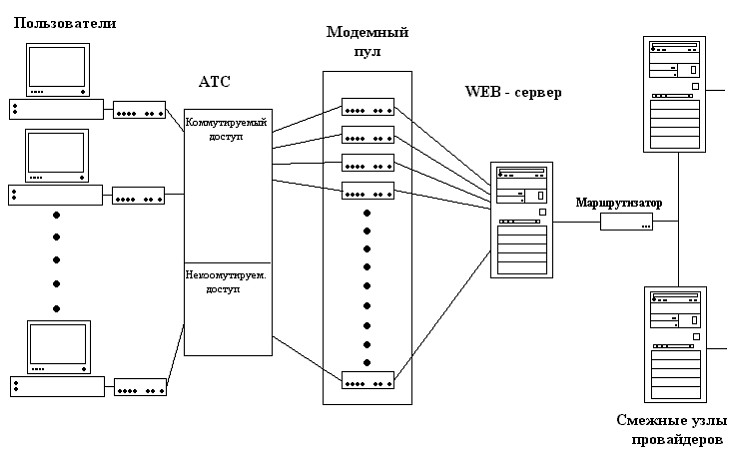

  2. Схема организации связи ________________ 6

1. Введение

По данным исследовательских и консалтинговых компаний совсем недавно количество пользователей сети Интернет превышало 100 млн. Интернет предлагает своим пользователям самые разнообразные услуги, производители оборудования и ПО регулярно создают новые виды Интернет – приложения. Благодаря этому появляются новые группы пользователей, для которых всемирная сеть становится важным инструментом профессиональной деятельности. Среди таких групп одной из важнейших и постоянно растущих можно назвать категорию крупных корпоративных клиентов, использующих Интернет в своем бизнес процессе. Однако все острее стоит проблема доступа к сети Интернет, поскольку ее быстрое расширение уже сильно отразилось на телекоммуникационных системах. Очевидно, что скоро возникнет необходимость альтернативного доступа к сети помимо ТФОП.

2.Техническое задание

N 7 вариант – Е

  • Составить схему организации связи, примерный состав оборудования городского узла Интернет.
  • Выполнить расчет количества линий коммутируемого доступа от ТФОП к модемному пулу.
  • Исходные данные:
  • Количество пользователей:

    коммутируемый доступ – 800 пользователей,

    нагрузка от одного пользователя – 0,01(Эрл).

    некоммутируемый доступ – 100 пользователей,

    нагрузка от одного пользователя – 0,01 (Эрл).

    среднюю скорость передачи данных пользователя принять 12 ( Кбит/с). Допустимое снижение скорости – 5%.

    30% трафика пользователя идет на местный WEB – сервер.

  • Рассчитать требуемую пропускную способность канала связи к двум смежным узлам провайдеров Интернет.
  • 3.Расчет количества линий коммутируемого

    доступа от ТФОП к модемному пулу.

    Так как количество пользователей коммутируемого доступа – 800, а нагрузка от одного пользователя – 0,01 (Эрл), то можем найти суммарную нагрузку от абонентов коммутируемого доступа.

    Ак = 800 . 0,01 = 8 ( Эрл ) ;

    Для определения количества линий от ТФОП к модемному пулу воспользуемся табулированными значениями первой формулы Эрланга:

    Где А – интенсивность нагрузки

    m – количество линий

    Рb – вероятность блокировки

    При средней вероятности блокировки Рb = 0,005 количество линий будет равно m = 16.

    4.Расчет требуемой пропускной способности канала связи к двум

    смежным узлам провайдеров Интернет.

  • Расчет нагрузки от пользователей некоммутируемого доступа.
  • Найдем суммарную нагрузку от абонентов некоммутируемого доступа:

    Ан = 100польз х 0,01= 1 ( Эрл ).

    Воспользовавшись табулированными значениями первой формулы Эрланга получим, что нагрузка эквивалентна 5 занятым линиям. Т.к. по заданию скорость передачи данных у абонентов некоммутируемого доступа равна 2 мбит/с, то суммарная скорость передачи будет 10 мбит/с.

  • Расчет суммарной нагрузки от пользователей:
  • В пункте 3 полученное значение линий от ТФОП к модемному пулу получилось равным 16, при средней скорости передачи данных пользователей коммутируемого доступа – 12 кбит/с суммарная скорость будет:

    12 х 16 = 192 кбит/с.

    Таким образом скорость передачи данных пользователей коммутируемого и некоммутируемого доступа в сумме будет составлять 10 мбит/с + 192 кбит/с = 10,192 мбит/с.

    Таким образом требуемая пропускная способность канала связи к двум смежным узлам провайдеров составит:

    10,192 мбит/с

    30% трафика, поступающего на местный WEB – сервер = 7,101 мбит/с.

    1. Примерный состав оборудования для организации связи.

    Для организации связи требуется примерно следующее оборудование:

    • Модемы для пользователей коммутируемого доступа к примеру

    Motorolla со скоростью передачи – 33,6 кбит/с.

    • Модемы для пользователей коммутируемого доступа, например

    Hponics PCMS – модем для выделенных линий со скоростью

    передачи – 2048 кбит/с.

    • В качестве сервера используется компьютер, например

    Intel Pentium-III.

    • Так же применяется маршрутизатор, например Cisco 2600.
